LM3370SD-3021/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS

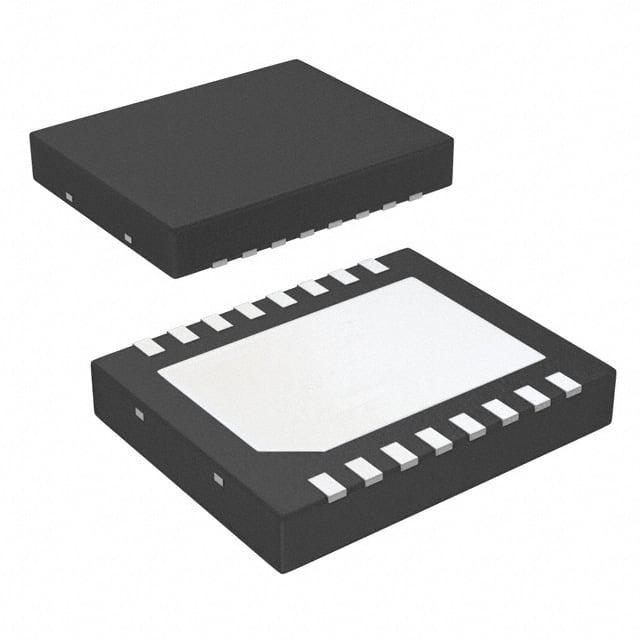

产品描述: Buck Yes 2MHz Fixed 2 1.2V,3.3V 1.2V 5.5V 2.7V WSON-16 贴片安装,黏合安装 5mm(长度)*4mm(宽度)
供应商型号: LM3370SD-3021/NOPB
供应商: 国内现货
标准整包数: 1000

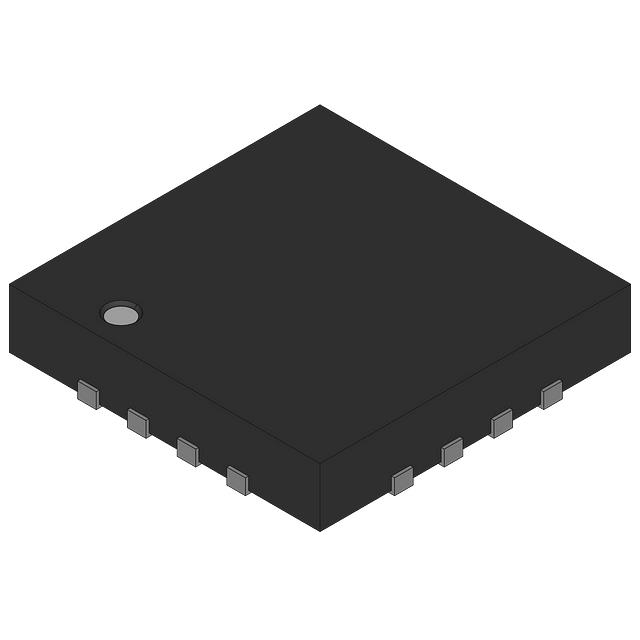

TEXAS INSTRUMENTS DC-DC稳压器 LM3370SD-3021/NOPB

LM3370SD-3021/NOPB概述

    LM3370 双同步降压 DC-DC 转换器技术手册

    产品简介


    产品类型: LM3370 是一款双同步降压 DC-DC 转换器,具有动态电压调节功能,适用于便携式系统中的电源管理。
    主要功能:
    - I²C 兼容接口,可实现动态电压调节。
    - 每个通道输出电流可达 600mA。
    - 2MHz 固定开关频率。
    - 两种模式:自动模式(PFM/PWM)和强制 PWM 模式。
    - 内置同步整流,无需外部设备。
    应用领域:
    - 基带处理器
    - 应用处理器(视频、音频)
    - FPGA 和 CPLD 电源
    - I/O 电源

    技术参数


    - 输入电压范围: 2.7V 至 5.5V
    - 输出电压范围:
    - 输出 1:1V 至 2V,步长为 50mV
    - 输出 2:1.8V 至 3.3V,步长为 100mV
    - 固定频率: 2MHz(典型值)
    - 峰值开关电流限制: 850mA 至 1400mA
    - 开关电阻:
    - WSON 封装:PFET < 500mΩ, NFET < 350mΩ
    - DSBGA 封装:PFET < 400mΩ, NFET < 210mΩ
    - 热阻抗:
    - WSON-16:26°C/W
    - 20-Bump DSBGA:50°C/W
    - 温度范围:
    - 结温范围:−30°C 至 +125°C
    - 环境温度范围:−30°C 至 +85°C

    产品特点和优势


    动态电压调节: LM3370 可以通过 I²C 接口进行动态电压调节,允许处理器根据需求调整输出电压,从而实现最大性能和最低功耗。
    高效率: 内部同步整流无需额外外部组件,提高了整体效率。
    低噪声操作: 支持 PFM/PWM 模式的自动切换,可以在不同负载条件下提供低噪声运行。
    易于集成: 仅需少量外部元件即可完成设计,简化了系统集成过程。

    应用案例和使用建议


    应用场景:
    - 在智能设备中作为主电源管理芯片,为 CPU 和其他外围设备供电。
    - 在电池供电的设备中实现高效电源管理,延长电池寿命。
    使用建议:
    - 确保输入电压范围在 2.7V 至 5.5V 之间,以确保正常运行。
    - 使用 2.2µH 电感和适当的电容器(如 4.7µF 输入电容和 10µF 输出电容),可以更好地发挥其性能。
    - 对于不同的应用需求,可以通过 I²C 接口自定义输出电压组合。

    兼容性和支持


    LM3370 具有 I²C 接口,方便与各种处理器和其他外设连接。厂商提供了详细的技术文档和支持,用户可通过 Texas Instruments 官网获取更多资料和技术支持。

    常见问题与解决方案


    1. 问题:设备无法启动。
    - 解决方案: 检查输入电压是否在规定的范围内(2.7V 至 5.5V),确认输入电容和输出电容是否正确连接。
    2. 问题:输出电压不稳定。
    - 解决方案: 检查反馈网络(如 FB1 和 FB2)是否正确配置,确保电容值符合要求。
    3. 问题:过热现象严重。
    - 解决方案: 适当降低输入电压或减少负载电流,增加散热措施以改善热性能。

    总结和推荐


    总结:
    LM3370 双同步降压 DC-DC 转换器具有动态电压调节功能,能够满足各种便携式设备的电源管理需求。它的高效率、易于集成和广泛的温度范围使其成为一款非常优秀的电源管理芯片。
    推荐:
    强烈推荐使用 LM3370,在对电源管理有较高要求的应用中,如智能手机、平板电脑和其他便携式电子产品。其出色的性能和丰富的功能将显著提升系统的可靠性和能效。

LM3370SD-3021/NOPB参数

参数
最大输入电压 5.5V
功能 Step-Down
最小输出电压 1.2V
最大输出电压 1.2V,3.3V
同步整流器 Yes
开关频率 2MHz
拓扑 Buck
输出类型 Fixed
输出数量 2
最小输入电压 2.7V
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 WSON-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM3370SD-3021/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3370SD-3021/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3370SD-3021/NOPB LM3370SD-3021/NOPB数据手册

LM3370SD-3021/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.254
2000+ ¥ 6.095
3000+ ¥ 5.936
库存: 26000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6254
