LM3678SD-1.2/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 3.3MHz Programmable 1 800mV,1.2V 800mV 5.5V 2.5V SON 贴片安装,黏合安装
供应商型号: LM3678SD-1.2/NOPB
供应商: 国内现货
标准整包数: 1000

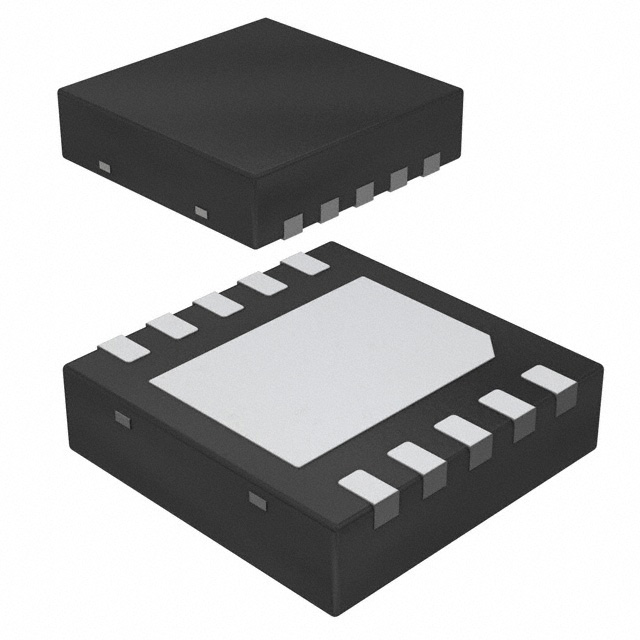

TEXAS INSTRUMENTS DC-DC稳压器 LM3678SD-1.2/NOPB

LM3678SD-1.2/NOPB概述

    LM3678 高性能微型降压直流转换器

    产品简介


    LM3678 是一款由德州仪器(TI)设计的高效率微型降压 DC-DC 转换器,适用于手持设备和其他低电压电路的应用。该转换器能够从单个锂离子电池或输入电压范围为 2.5V 至 5.5V 的电源轨为便携式设备供电,最大输出电流可达 1.5A。LM3678 提供两种固定的输出电压选项:0.8V 和 1.2V,通过 VSELECT 引脚进行选择。该产品具有内部同步整流功能,可以显著提高效率,并且在关闭模式下电池消耗极小。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 最大负载电流:1.5A
    - 输出电压精度:±3%
    - 关断电流:0.01µA(典型值)
    - 开关频率:3.3MHz(典型值)
    - 输出电压选项:0.8V 或 1.2V
    - 保护机制:过流保护和热关机保护

    产品特点和优势


    LM3678 采用电压模式架构和同步整流技术,使其在高负载和线性调节方面表现出色。其内部软启动电路能够限制启动时的浪涌电流,确保系统稳定运行。此外,LM3678 在关断模式下电池消耗极小,使得其非常适合便携式设备。其内部同步整流功能能够减少正向电压降和功率损失,从而提高整体效率。

    应用案例和使用建议


    LM3678 广泛应用于各种手持设备中,例如个人数字助理(PDA)、智能手机、个人媒体播放器(Personal Media Players)、WLAN 设备、USB 调制解调器和数码相机等。在实际应用中,用户可以选择适当的电感器以确保输出电压纹波符合要求。对于某些特定的应用,可能需要额外考虑散热问题,尤其是在高功耗环境下。
    使用建议:
    - 确保输入电压在指定范围内,避免超出电气特性限制。
    - 选择合适的电感器以满足应用需求。
    - 考虑到散热问题,特别是高功耗应用时需要特别注意。

    兼容性和支持


    LM3678 可与其他标准的表面贴装元件兼容,例如电感器和陶瓷电容器。德州仪器提供详尽的技术支持文档和客户支持服务,确保用户能够顺利地将该器件集成到其设计方案中。此外,德州仪器还提供了丰富的在线资源,包括数据手册、应用笔记和技术论坛。

    常见问题与解决方案


    - 问题:设备在启动时出现过载现象。
    - 解决方案:检查负载电流是否过大,确保不超过最大负载电流 1.5A。同时检查输入电压是否稳定,避免电压波动引起设备异常。
    - 问题:设备在高负载下温度过高。
    - 解决方案:使用带有良好散热特性的外壳设计,并确保足够的散热空间。如果仍然存在过热问题,考虑增加散热片或风扇。

    总结和推荐


    总体而言,LM3678 是一款高性能的微型降压 DC-DC 转换器,适用于多种便携式设备应用。其高效的同步整流技术和紧凑的设计使其成为市场的热门选择。对于追求高效能和小型化的项目,强烈推荐使用 LM3678。德州仪器提供的丰富技术支持和文档资源也将极大地帮助用户顺利完成项目开发。

LM3678SD-1.2/NOPB参数

参数
最小输出电压 800mV
同步整流器 Yes
输出数量 1
最大输出电压 800mV,1.2V
输出类型 Programmable
拓扑 Buck
开关频率 3.3MHz
最大输入电压 5.5V
功能 Step-Down
最小输入电压 2.5V
3.15mm(Max)
3.15mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM3678SD-1.2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3678SD-1.2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3678SD-1.2/NOPB LM3678SD-1.2/NOPB数据手册

LM3678SD-1.2/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.1154
2000+ ¥ 6.9345
3000+ ¥ 6.7536
库存: 13000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7115.4
