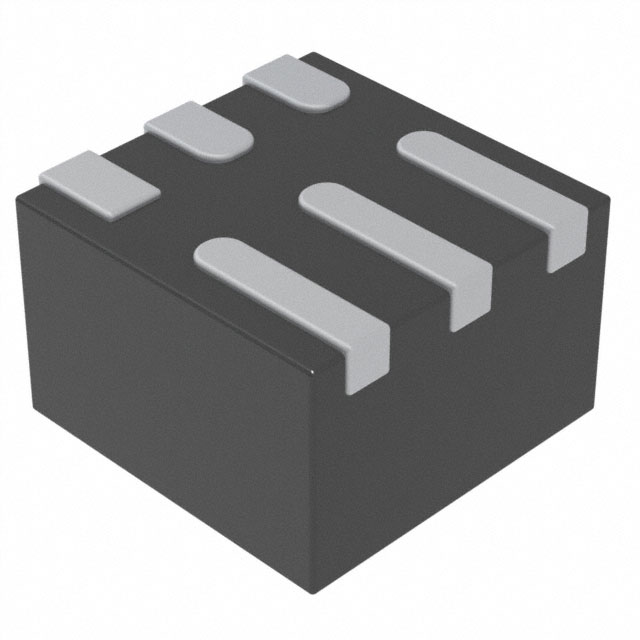

TPS62826DMQR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.2MHz Adjustable 1 4V 600mV 5.5V 2.4V 贴片安装,黏合安装
供应商型号: 14M-TPS62826DMQR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS62826DMQR

TPS62826DMQR概述

    TPS6282x系列:高效2.4V至5.5V输入同步降压转换器

    产品简介


    TPS6282x是德州仪器(Texas Instruments)生产的一系列易于使用的同步降压直流-直流转换器。该系列产品具有非常低的静态电流(仅4μA),基于DCS-Control拓扑,提供快速瞬态响应。该系列转换器能调节输出电压低至0.6V,并在整个结温范围(–40°C到125°C)内保持高反馈电压精度(1%)。这些器件通过引脚兼容和物料清单(BOM)兼容设计实现互换性。整个解决方案只需要一个470-nH电感器、一个4.7-μF输入电容器和两个10-μF或单个22-μF输出电容器。
    TPS6282x广泛应用于固态驱动器、便携式电子设备、视频监控、工业PC、多功能打印机和其他负载点应用。

    技术参数


    - 输入电压范围: 2.4V至5.5V
    - 输出电压范围: 可调范围从0.6V到4V
    - 输出电流:
    - TPS62825x: 最大2A
    - TPS62826x: 最大3A
    - TPS62827x: 最大4A
    - 电源效率: 高达97%
    - 开关频率: 2.2MHz
    - 内部MOSFET阻抗:
    - 高侧MOSFET: 26mΩ
    - 低侧MOSFET: 25mΩ
    - 负载调节: 0.1%/A
    - 保护特性:
    - 短路保护(HICCUP模式)
    - 热关断保护
    - 热阻抗:
    - 结到环境热阻: 129.5°C/W(标准封装)
    - 结到顶部热阻: 103.9°C/W(标准封装)

    产品特点和优势


    - 高效: 具备高达97%的高效率,尤其是在轻负载时能够通过功率保存模式维持效率。
    - 精准控制: 1%的反馈电压精度,确保输出电压稳定。
    - 适应性强: 支持从0.6V到4V的可调输出电压,适用于多种应用。
    - 可靠性高: 强大的短路和热关断保护机制,确保长期运行的可靠性。
    - 易用性: 采用简单的引脚布局和配置,便于集成到各种电路设计中。

    应用案例和使用建议


    应用案例:
    - 固态硬盘(SSD): 在需要高效率、低功耗的应用中,TPS6282x系列非常适合用于供电。
    - 便携式电子产品: 如智能手机和平板电脑,要求高效率、小尺寸和低功耗。
    使用建议:
    - 合理选择电容: 为了减小输出电压波动,建议使用较大的输出电容。
    - 热管理: 由于转换器工作时会产生热量,建议在设计时考虑良好的散热方案,避免过热问题。
    - 软件支持: 使用TI的WEBENCH® Power Designer工具进行自定义设计,有助于简化开发过程并提升系统性能。

    兼容性和支持


    TPS6282x系列提供了广泛的兼容性,适用于不同的电子元件和设备。TI还提供了详细的技术文档和支持服务,包括设计工具、社区论坛和技术文档,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    - 问题: 启动过程中输出电压无法正常上升。
    - 解决方案: 检查输入电压是否符合要求,确认EN引脚已正确配置为高电平。
    - 问题: 转换器过热。
    - 解决方案: 检查散热措施是否到位,如需增加外部散热片。
    - 问题: 输出电压不稳定。
    - 解决方案: 确保输出电容值满足要求,并检查是否满足最小输入电压条件。

    总结和推荐


    TPS6282x系列是一款出色的高效同步降压转换器,具备出色的性能和可靠性,适用于多种高要求的应用场合。其易用性和广泛的兼容性使得该产品在市场上具备显著的竞争优势。总体而言,TPS6282x系列非常适合追求高性能和可靠性的应用,我们强烈推荐使用。

TPS62826DMQR参数

参数
输出数量 1
最小输出电压 600mV
最大输出电压 4V
最大输入电压 5.5V
开关频率 2.2MHz
输出类型 Adjustable
功能 Step-Down
最小输入电压 2.4V
拓扑 Buck
同步整流器 Yes
1.55mm(Max)
1.55mm(Max)
1mm(Max)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS62826DMQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS62826DMQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS62826DMQR TPS62826DMQR数据手册

TPS62826DMQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
