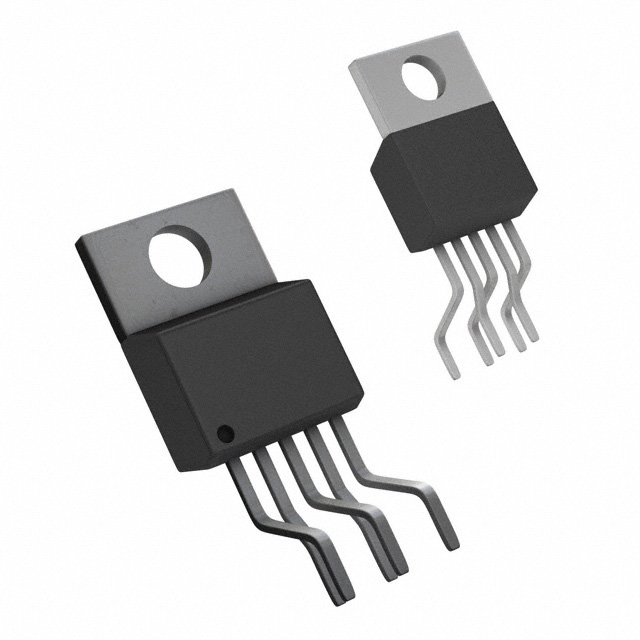

LM2575HVT-5.0/LF03

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Fixed 1 5V 5V 60V 4V TO-220-5 通孔安装 10.16mm*4.57mm*8.64mm
供应商型号: LM2575HVT-5.0/LF03
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2575HVT-5.0/LF03

LM2575HVT-5.0/LF03概述

    LM1575/LM2575/LM2575HV SIMPLE SWITCHER® 1A Step-Down Voltage Regulator 技术手册概述

    1. 产品简介


    LM1575、LM2575-N 和 LM2575HV 是由德州仪器(TI)生产的集成开关稳压器,用于实现降压(Buck)转换。这些稳压器具有固定输出电压(3.3V、5V、12V、15V)和可调输出电压版本,能够驱动高达1A的负载。它们在电源管理领域有着广泛的应用,例如用于简单的高效降压调节器、预调节器以及印刷电路板上的开关稳压器等。

    2. 技术参数


    以下是根据技术手册中提取的主要技术参数和性能规格:
    - 输出电压范围:3.3V、5V、12V、15V 及可调版本(1.23V 至 37V,高压版本最高可达57V)
    - 输入电压范围:40V 至 60V(高压版本)
    - 最大供应电压:标准版45V,高压版63V
    - 输出电流:1A
    - 固定频率内部振荡器:52kHz
    - 效率:高达88%
    - 保护机制:热关断、电流限制
    - 工作温度范围:LM1575 -55°C 至 +150°C,LM2575/LM2575HV -40°C 至 +125°C

    3. 产品特点和优势


    - 高集成度:只需少量外部组件(4个)即可实现复杂功能。
    - 高效率:显著降低散热需求,许多情况下无需额外散热片。
    - 可靠性:具备过温保护、过流保护等多重保护机制。
    - 适用性强:适用于多种应用,如预调节器、线性稳压器等。

    4. 应用案例和使用建议


    LM1575/LM2575/LM2575HV 主要应用于需要高效、小型化电源解决方案的场合。例如:
    - 高效降压调节器:用于电池供电设备的电压调节。
    - 预调节器:为后级的线性稳压器提供稳定的输入电压。
    - 印刷电路板上的开关稳压器:适合需要集成化程度较高的应用场景。
    使用建议:为了获得最佳性能,应根据具体应用需求选择合适的输出电压版本。注意外部电感器和电容器的选择,以确保系统稳定性。

    5. 兼容性和支持


    - 兼容性:LM1575/LM2575/LM2575HV 采用标准封装,易于与其他电子元器件和电路板集成。
    - 技术支持:德州仪器提供详尽的技术文档和在线支持,帮助客户进行设计和调试。

    6. 常见问题与解决方案


    - 问题1:产品温度过高
    - 解决方案:增加散热措施,如增大PCB铜面积或安装散热片。
    - 问题2:输出电压不稳定
    - 解决方案:检查外部电感器和电容器是否符合要求,并调整输出滤波电容。
    - 问题3:产品无法正常启动
    - 解决方案:检查输入电压和接线是否正确。

    7. 总结和推荐


    综上所述,LM1575/LM2575/LM2575HV 系列是一款高性能、多功能且易于使用的开关稳压器。其在多个应用领域展现出卓越的性能和广泛的应用前景。强烈推荐给需要高效、稳定电源解决方案的设计者和工程师。

LM2575HVT-5.0/LF03参数

参数
同步整流器 No
最大输出电压 5V
最小输出电压 5V
功能 Step-Down
开关频率 52KHz
拓扑 Buck
最小输入电压 4V
输出类型 Fixed
输出数量 1
最大输入电压 60V
长*宽*高 10.16mm*4.57mm*8.64mm
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
