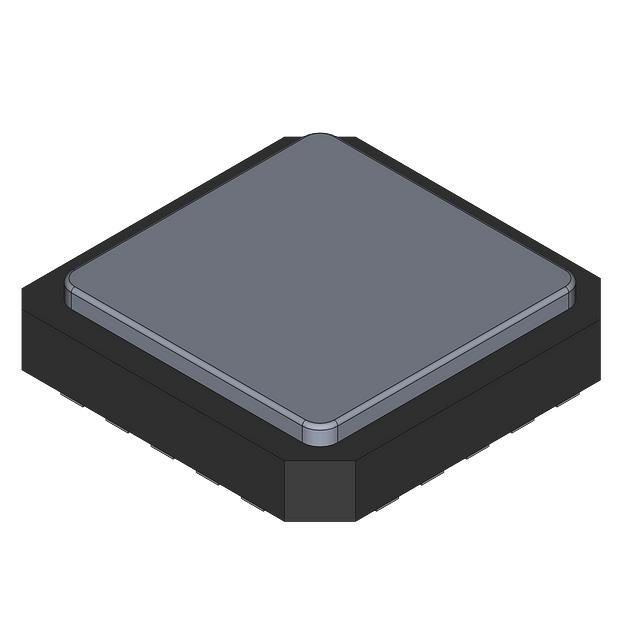

UC1524AL883B

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward Converter,Full-Bridge,Half-Bridge,Push-Pull No 10Hz~10KHz PWM 2 60V LCCC-20 贴片安装 8.89mm*8.89mm*1.83mm
供应商型号: UC1524AL883B
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 UC1524AL883B

UC1524AL883B概述

    UC2524 和 UC3524 系列电源管理芯片技术手册

    产品简介


    UC2524 和 UC3524 系列是德州仪器(TI)生产的电源管理集成电路(IC),主要用于DC-DC转换器的设计与实现。这些IC提供高效的电压调节解决方案,适用于各种工业和消费电子产品,如通信设备、汽车电子系统及各类便携式设备。

    技术参数


    以下是UC2524和UC3524系列的技术规格与性能参数:
    | 参数 | 描述 |

    | 封装类型 | CDIP、LCCC、SOIC DW、PDIP等 |
    | 引脚数 | 16引脚或20引脚 |
    | 包装数量 | 单个包装或带卷包装 |
    | 工作温度范围 | -40°C至+125°C |
    | 高温焊接峰值温度 | N/A for Pkg Type |
    | 基本可靠性等级 | N / A for Pkg Type |
    | 无铅标准 | Pb-Free (RoHS兼容) |

    产品特点和优势


    - 高效率:UC2524和UC3524系列提供高达90%以上的效率,显著降低功耗。
    - 宽输入电压范围:支持宽广的输入电压范围,使它们能够适应不同的供电需求。
    - 内置保护机制:包括过流保护、过热保护及短路保护,提高系统的可靠性和安全性。
    - 多功能配置选项:多种封装类型可供选择,便于设计灵活度提升。

    应用案例和使用建议


    这些电源管理IC广泛应用于各种应用场景,如通信设备、消费电子产品、工业自动化系统等。例如,在通信基站中,它们可用于为多个电路模块提供稳定的直流电压。对于实际使用中的建议,建议根据具体应用场景选择合适的封装类型和输入电压范围,同时遵循推荐的工作温度范围,以确保长期稳定运行。

    兼容性和支持


    UC2524和UC3524系列支持多种封装类型,并且与市面上的大多数PCB布局工具兼容。TI公司提供了详尽的技术文档和支持服务,包括设计指南、应用笔记和技术论坛等,有助于用户在设计和调试过程中解决问题。

    常见问题与解决方案


    - 问:如何确定合适的输入电压范围?
    - 答: 查看产品手册中的“应用信息”部分,根据负载需求选择适当的输入电压范围。
    - 问:如何正确安装和焊接这些IC?
    - 答: 需要遵循制造商的指导文件,使用合适的焊接温度和时间,避免过热损坏IC。
    - 问:遇到IC不工作的故障时应该怎么做?
    - 答: 首先检查外部电路连接是否正确,然后通过测量电源电压和信号路径来排查问题。若无法解决,可参考TI的技术支持资源或联系客户服务部门。

    总结和推荐


    总体而言,UC2524和UC3524系列作为高效稳定的电源管理IC,非常适合应用于各种需要高精度、高效率电压调节的应用场景。德州仪器提供的强大支持体系也为用户提供了有力保障。因此,强烈推荐这一系列的产品用于设计新项目。

UC1524AL883B参数

参数
最小输入电压 -
最大输出电压 60V
功能 Step-Down
拓扑 Boost,Flyback,Forward Converter,Full-Bridge,Half-Bridge,Push-Pull
同步整流器 No
最小输出电压 -
最大输入电压 -
开关频率 10Hz~10KHz
输出类型 PWM
输出数量 2
长*宽*高 8.89mm*8.89mm*1.83mm
通用封装 LCCC-20
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
