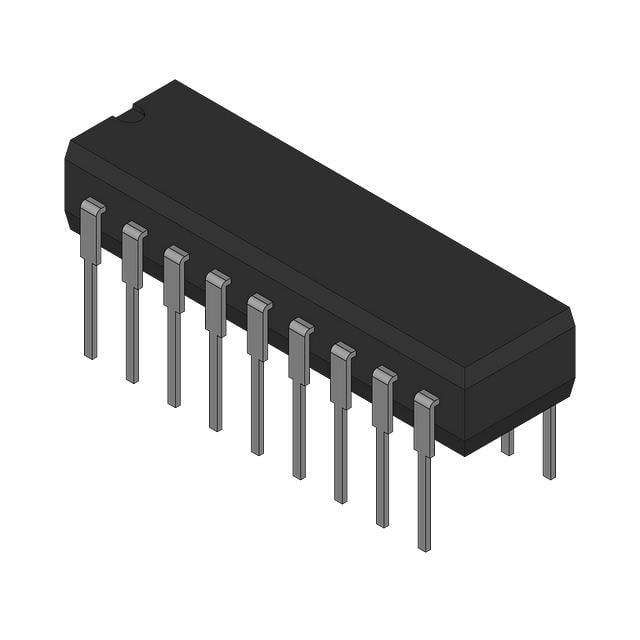

UC3526AJ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Buck,Flyback,Forward,Full-Bridge,Half-Bridge,Push-Pull Yes 1Hz~400KHz Transistor Driver 2 CDIP-18 通孔安装 23.1mm*6.92mm*4.57mm
供应商型号: AIC-UC3526AJ
供应商: 海外现货
标准整包数: 20
TEXAS INSTRUMENTS DC-DC稳压器 UC3526AJ

UC3526AJ概述


    产品简介


    UC1526/UC2526/UC3526:高性能单端脉宽调制器
    UC1526/UC2526/UC3526 是由德州仪器(TI)生产的高性能单端脉宽调制器电路,专为固定频率开关调节器和其他电源控制应用设计。这些器件采用18引脚双列直插封装,集成有温度补偿电压参考、锯齿波振荡器、误差放大器、脉宽调制器、脉冲计量和设定逻辑、以及两个低阻抗功率驱动器。此外,还具备软启动和欠压锁定保护、数字电流限制、双脉冲抑制、数据锁存等功能。特别适合用于单端或推挽式开关调节器的设计。

    技术参数


    - 输入电压:+8V 至 +35V
    - 输出电压:4.95V 至 5.05V(精度±1%)
    - 工作温度范围:
    - UC1526:-55°C 至 +125°C
    - UC2526:-25°C 至 +85°C
    - UC3526:0°C 至 +70°C
    - 参考负载电流:0mA 至 20mA
    - 输出电流:每个输出可达 100mA
    - 最大频率:400kHz
    - 最小频率:1Hz
    - 死时间范围:3% 至 50%
    - 短路电流:高达 100mA
    - 输出驱动器峰值电流:200mA

    产品特点和优势


    - 广泛的电压和温度范围:适用于极端温度条件下的应用。
    - 高精度和稳定性:温度补偿电压参考确保在不同温度下输出稳定。
    - 多重保护机制:包括软启动、欠压锁定和电流限制等,提高了系统的可靠性和安全性。
    - 灵活的同步能力:可与外部逻辑时钟同步,实现多个设备之间的协调工作。

    应用案例和使用建议


    应用案例
    - 单端和推挽式开关调节器:适用于各类电源转换器,如服务器电源、通信设备电源等。
    - 音频系统:用于低频音频放大器,提供良好的音频信号处理能力。
    - 电动工具:为电池供电的电动工具提供高效稳定的电源管理。
    使用建议
    - 在高温环境下使用时,建议选择UC1526,以获得更宽的工作温度范围。
    - 为避免电磁干扰,建议采用适当的屏蔽措施。
    - 确保在设计电路时留有足够的死时间,以防止脉冲重叠现象。

    兼容性和支持


    - 兼容性:与TTL和B系列CMOS逻辑兼容,便于与现有系统集成。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    - Q: 如何提高系统的效率?
    - A: 适当调整RT和CT的值,降低死时间并选择合适的振荡频率,以提高效率。
    - Q: 如何避免电磁干扰?
    - A: 采用屏蔽材料,确保PCB设计合理,并增加滤波电容等措施来减少干扰。
    - Q: 什么情况下会出现过流保护?
    - A: 当电流超过预设阈值时,系统会自动切断输出,此时需要检查电路连接和负载情况。

    总结和推荐


    UC1526/UC2526/UC3526 是一款高性能的单端脉宽调制器,具有广泛的应用范围和出色的性能表现。其强大的保护机制和灵活的操作特性使其成为电源管理领域的理想选择。强烈推荐在涉及高压和高温的应用环境中使用此器件。

UC3526AJ参数

参数
输出类型 Transistor Driver
开关频率 1Hz~400KHz
最小输入电压 -
拓扑 Boost,Buck,Flyback,Forward,Full-Bridge,Half-Bridge,Push-Pull
最大输出电压 -
同步整流器 Yes
最小输出电压 -
输出数量 2
功能 Step-Down,Step-Up
最大输入电压 -
长*宽*高 23.1mm*6.92mm*4.57mm
通用封装 CDIP-18
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
