LMR33630ADDA

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 400KHz Adjustable 1 24V 1V 36V 3.8V 贴片安装
供应商型号: LMR33630ADDA
供应商: 国内现货
标准整包数: 1000

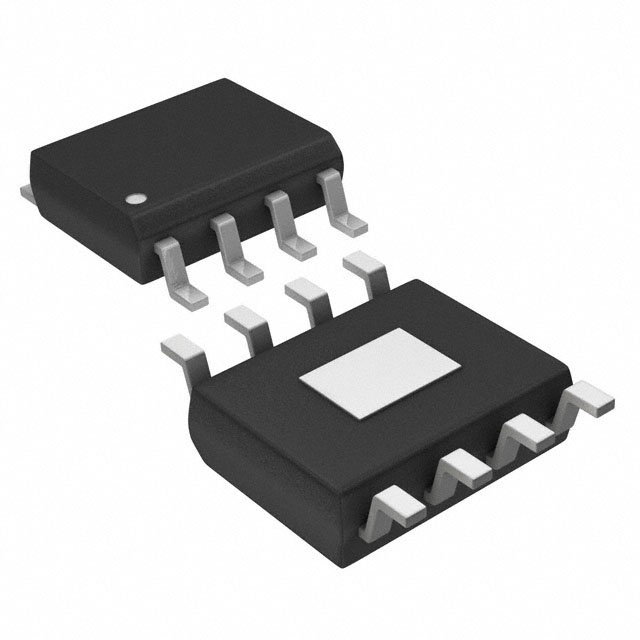

TEXAS INSTRUMENTS DC-DC稳压器 LMR33630ADDA

LMR33630ADDA概述

    LMR33630 SIMPLE SWITCHER® 产品技术手册

    产品简介


    LMR33630是一款由德州仪器(Texas Instruments)生产的简单开关电源控制器。它属于同步降压转换器类型,能够将输入电压范围从3.8V至36V转换为输出电压1V至24V,最大输出电流可达3A。这款产品设计用于各种工业级应用,具有高效率和低功耗的特点。

    技术参数


    - 输入电压范围: 3.8V至36V
    - 输出电压范围: 1V至24V
    - 输出电流: 3A
    - 开关频率: 400 kHz, 1.4 MHz, 2.1 MHz
    - MOSFET导通电阻: 75mΩ/50mΩ
    - 最小导通时间: 68ns
    - 热关断温度范围: -40°C 至 +125°C
    - 功率效率: 高达95%
    - 静默电流: 25µA

    产品特点和优势


    - 功能性安全设计: 提供文档支持,可帮助设计安全系统
    - 强大的工业应用能力: 支持宽电压输入范围,集成补偿网络,提高系统的可靠性和效率
    - 低电磁干扰(EMI)和低开关噪声: 采用HotRod封装技术,减少电磁干扰
    - 高效率转换: 特别是在轻载时仍能保持高效率
    - 灵活的系统接口: 提供精确使能和电源良好的标志,方便系统调试和监控

    应用案例和使用建议


    LMR33630适用于多种工业应用,如电机驱动系统(无人机、交流逆变器、变频驱动器、伺服系统)、工厂自动化系统(PLC CPU、HVAC控制、电梯控制)等。建议在设计时充分考虑散热需求,以保证长期稳定运行。此外,对于要求快速上市的产品,可以考虑使用TPSM53603模块来加速开发过程。

    兼容性和支持


    该产品有8针HSOIC和12针VQFN两种封装可供选择。其封装尺寸分别为5.00mm×4.00mm和3.00mm×2.00mm。德州仪器提供了详细的文档支持和技术支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确保所有连接正确无误。

    2. 问题: 设备出现过热现象。
    - 解决方案: 确保散热良好,必要时增加散热片或风扇。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查反馈回路(FB)是否连接正确,确保外部组件符合规格。

    总结和推荐


    LMR33630是一款高效且易于使用的电源转换器,非常适合需要宽电压输入范围和高转换效率的应用。其独特的功能如低功耗和高可靠性使其成为工业应用的理想选择。对于需要高效率和高稳定性的应用场合,强烈推荐使用LMR33630。德州仪器提供的丰富文档和支持资源也将大大简化开发过程。

LMR33630ADDA参数

参数
最小输出电压 1V
拓扑 Buck
最大输出电压 24V
最大输入电压 36V
功能 Step-Down
最小输入电压 3.8V
开关频率 400KHz
输出数量 1
同步整流器 Yes
输出类型 Adjustable
5mm(Max)
4mm(Max)
1.7mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 管装

LMR33630ADDA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR33630ADDA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR33630ADDA LMR33630ADDA数据手册

LMR33630ADDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.0418
2000+ ¥ 9.7865
3000+ ¥ 9.5312
库存: 4000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 10041.8
