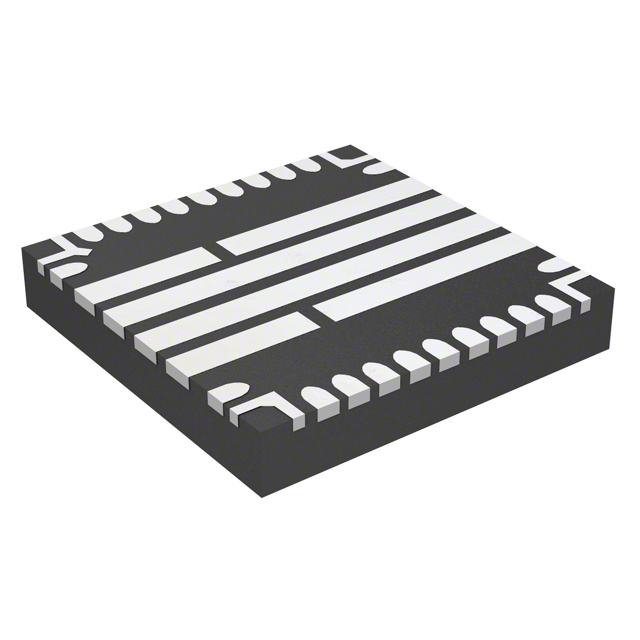

UCD7242RSJT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 300KHz~2MHz 2 -300mV~3.6V -0.3V 18V 4.75V VQFN-32 贴片安装,黏合安装
供应商型号: UCD7242RSJT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 UCD7242RSJT

UCD7242RSJT概述

    高质量文章:UCD7242数字双同步降压功率驱动器技术手册解析

    1. 产品简介


    UCD7242 是德州仪器(TI)推出的集成度极高的电源管理芯片,专为双同步降压转换器设计。该芯片集成了高侧和低侧MOSFET开关、驱动电路、电流检测电路以及必要的保护功能,旨在实现最小化尺寸和最大化效率。其核心功能包括支持两种独立的同步降压电源输出,适合服务器、通信设备及笔记本处理器等高性能应用场景。
    UCD7242 支持高达 2 MHz 的开关频率,提供高达 10 A 的每通道输出电流能力,具有优异的热管理和精准的电流监测功能。此外,其输入电压范围宽广,支持从 2.2 V 至 18 V 的电压输入。

    2. 技术参数


    以下为 UCD7242 的主要技术规格和性能参数:
    | 参数 | 范围 | 单位 |
    |
    | 输入电压范围 | 4.75 至 18 V
    | 最低输入电压 | 2.2 V
    | 输出电流 | 每通道最高 10 A
    | 开关频率范围 | 300 kHz 至 2 MHz
    | 内置温度传感器精度 | ±10 mV/°C
    | 高侧 MOSFET 导通电阻 | 15.5 mΩ
    | 低侧 MOSFET 导通电阻 | 6.5 mΩ
    | 内部保护功能 | 短路保护、过温保护
    | 工作温度范围 | -40°C 至 125°C

    3. 产品特点和优势


    - 高集成度:集成了所有必要的电路模块,显著减少了外围元件需求。
    - 高效率:通过精确的控制逻辑和快速的死区时间优化,实现高效能的电源转换。
    - 灵活性:支持内部和外部门极驱动电压,适用于不同供电条件。
    - 可靠性:具备全面的保护机制,包括过流、过温、欠压锁存等,确保稳定运行。
    - 鲁棒性:符合 RoHS 标准,适应恶劣工作环境。

    4. 应用案例和使用建议


    UCD7242 常用于服务器、电信设备和桌面电脑的多相 VRM(Voltage Regulator Module)设计中。例如,在服务器电源设计中,UCD7242 可以作为主控芯片之一,支持双通道电源输出,配合外部控制器完成更高效率的电力传输。
    使用建议:
    1. 合理布局:确保引脚间的良好散热和布线,避免因温度过高导致的故障。
    2. 电容选择:选用高质量的陶瓷电容(如 0.22 µF 和 4.7 µF),以增强电源稳定性。
    3. 调试校准:根据实际负载调整门极驱动电压,确保最佳性能。

    5. 兼容性和支持


    UCD7242 与 TI 的其他数字电源管理芯片(如 UCD92xx 系列)高度兼容,能够无缝配合 TI 的融合数字电源平台。TI 提供详尽的技术文档和支持服务,包括评估板、参考设计和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查门极驱动电压是否正确设置;增加电感值 |
    | 过温报警 | 检查散热设计是否充分;降低负载 |
    | 开关频率异常 | 检查时钟信号完整性;重新配置频率设置 |

    7. 总结和推荐


    UCD7242 是一款功能强大且灵活的双通道同步降压电源驱动器,适用于高性能计算和通信领域。其高集成度、高效能和可靠性使其成为理想的选择。强烈推荐用于需要多相 VRM 或高效率电源转换的应用场景。
    最终评分:★★★★★
    适用场景:服务器、通信设备、桌面电脑
    结论:UCD7242 是目前市场上最优秀的双同步降压解决方案之一,非常适合对功耗和效率要求极高的应用。如果您正在寻找高效能的电源管理芯片,UCD7242 将是一个值得信赖的选择。

UCD7242RSJT参数

参数
最大输入电压 18V
开关频率 300KHz~2MHz
最大输出电压 -300mV~3.6V
输出数量 2
拓扑 Buck
同步整流器 Yes
最小输出电压 -0.3V
功能 Step-Down
最小输入电压 4.75V
输出类型 -
6.15mm(Max)
6.15mm(Max)
1mm(Max)
通用封装 VQFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
