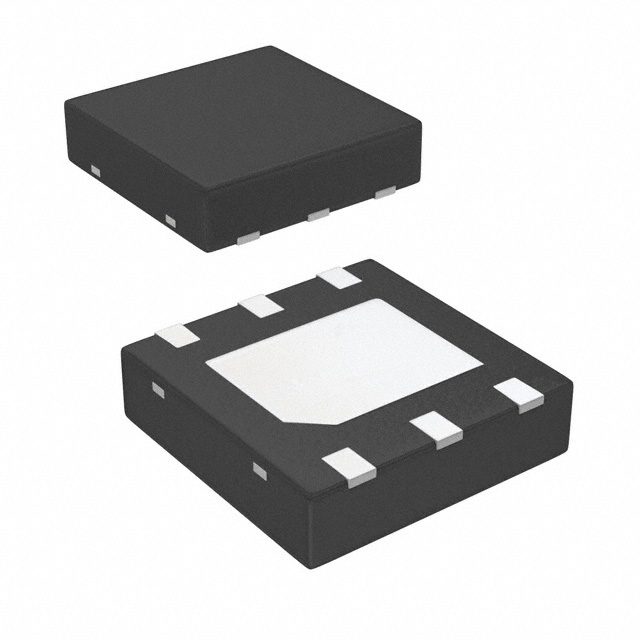

LM2832YSD/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 550KHz Adjustable 1 4.5V 600mV 5.5V 3V SON 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: LM2832YSD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2832YSD/NOPB

LM2832YSD/NOPB概述


    产品简介


    产品名称: LM2832高频率2.0A负载降压直流转换器
    产品类型: 单片式高频PWM降压DC/DC转换器
    主要功能: 该转换器提供高达2.0A的输出电流,具有内部软启动电路、过电压保护、过流保护和热关断功能,可以实现快速瞬态响应和准确的输出电压调节。
    应用领域:
    - 本地5V至核心电压降压转换器
    - 硬盘驱动器(HDD)的核心电源
    - 数字电视顶盒
    - USB供电设备
    - 数字用户线路(DSL)调制解调器

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 3.0V 至 5.5V |
    | 输出电压范围 | 0.6V 至 4.5V |
    | 输出电流 | 2.0A |
    | 开关频率 | 0.55MHz 至 3.0MHz |
    | 内部MOSFET导通电阻 | 150mΩ |
    | 电源输入引脚(VIND) | 3.0V 至 5.5V |
    | 控制引脚(VINA) | 3.0V 至 5.5V |
    | 启用控制引脚(EN) | 逻辑高使能 |
    | 反馈引脚(FB) | 设置输出电压 |
    | 输出开关引脚(SW) | 连接到电感器和续流二极管 |

    产品特点和优势


    优势:
    - 高效的电流模式PWM操作,支持1.6MHz和3.0MHz两种频率,确保高效率和紧凑设计。
    - 150mΩ的低内阻MOSFET开关,使得整个系统拥有非常高的功率密度。
    - 内部软启动电路减少启动时的冲击电流,有效避免对电路的损坏。
    - 具有过电压保护和过流保护机制,确保设备稳定运行。
    - 节省空间的设计,最小化PCB占用面积,适合各种便携式和紧凑型设备。

    应用案例和使用建议


    典型应用:
    - 设计一个3.3V输出,2.0A电流的降压转换器,适用于HDD或USB供电设备。
    使用建议:
    - 选择合适的电感值和陶瓷电容以满足所需的输出纹波电流。
    - 确保输入电容有足够的电容值、额定电压和电流耐受能力,以应对开关瞬变带来的输入电压下降。
    - 在使用时注意散热,避免因长时间运行导致的热关断现象。

    兼容性和支持


    兼容性:
    - 与市面上常见的电子元器件高度兼容,方便集成到现有电路中。
    - 通过内部软启动和多种保护机制,可有效防止启动瞬间对其他组件造成影响。
    支持和维护:
    - 供应商提供详细的文档和技术支持,确保用户能够顺利完成设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻网络是否正确连接 |
    | 系统温度过高 | 改善散热设计,增加散热片或散热器 |
    | 输出电流达不到标称值 | 检查外部电感和电容是否符合要求 |

    总结和推荐



    总结

    :
    LM2832高频率2.0A负载降压直流转换器凭借其高效能、高集成度和紧凑设计,在众多应用中展现出显著的优势。它适用于需要高精度和稳定输出的应用场合,尤其在空间受限的设计中表现出色。
    推荐:
    强烈推荐在各类需要高效率、高集成度和紧凑设计的电源转换场合中使用LM2832。它不仅能满足严格的性能要求,还能提供可靠的支持和广泛的兼容性,是理想的选择。

LM2832YSD/NOPB参数

参数
同步整流器 No
最大输出电压 4.5V
输出类型 Adjustable
输出数量 1
功能 Step-Down
最大输入电压 5.5V
最小输入电压 3V
最小输出电压 600mV
开关频率 550KHz
拓扑 Buck
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM2832YSD/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2832YSD/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2832YSD/NOPB LM2832YSD/NOPB数据手册

LM2832YSD/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.7408
2000+ ¥ 7.544
3000+ ¥ 7.3472
库存: 22000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7740.8
