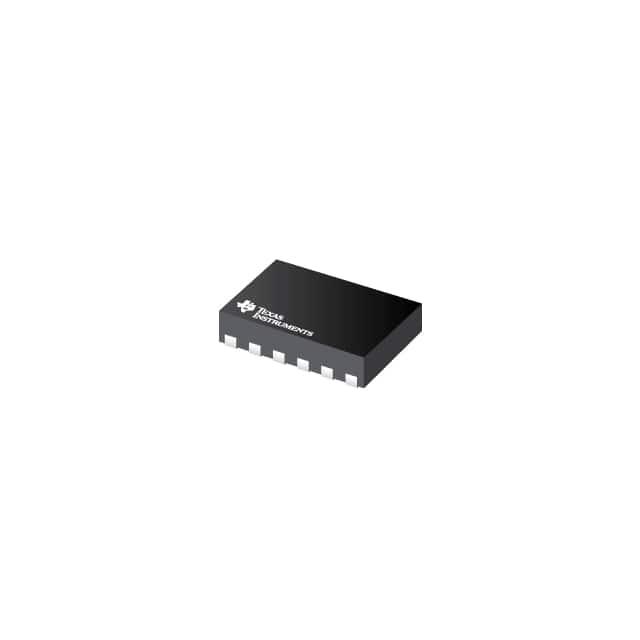

UCC28230DRNT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Full-Bridge,Half-Bridge,Push-Pull No 100KHz~550KHz Transistor Driver 4 9.6V 17V 7V SON 贴片安装,黏合安装 2mm(长度)*750μm(高度)
供应商型号: 25E-UCC28230DRNT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC28230DRNT

UCC28230DRNT概述

    UCC28230/UCC28231:先进PWM控制器

    产品简介


    UCC28230和UCC28231是德州仪器(Texas Instruments)推出的两款用于高效率、大功率非隔离式中间总线转换器的高级脉宽调制(PWM)控制器。这些控制器旨在满足现代电源系统的需求,特别适用于服务器、通信设备和其他需要高效能电源的应用领域。它们提供了可编程的负载依赖关断时间控制、频率可控启动、双推挽输出等特性,支持无电感器、固定伏秒或固定频率模式操作。

    技术参数


    - 工作电压范围:VDD输入供电电压范围为7到17V。
    - 启动电流:在VDD=5.2V时,启动电流为150到200μA。
    - 工作电流:工作时的供电电流为1.5到2.5mA。
    - 开关频率:最高可达550至675kHz,具体取决于VSS电压。
    - 软启动时间:软启动充电电流范围为-25到-20μA。
    - 过载保护:具备周期性关断和重启模式,且能够进入锁定关闭模式。
    - 参考电压:提供5V(UCC28230)或3.3V(UCC28231)的参考电压,精度为1.5%,最大输出电流为10mA。
    - 工作温度范围:-55°C至125°C。

    产品特点和优势


    - 灵活的频率控制:通过可编程电阻设置工作频率,允许从小于100kHz到高达550kHz的频率范围。
    - 高精度参考电压:提供稳定可靠的5V(UCC28230)或3.3V(UCC28231)参考电压,精度高达1.5%,适合作为辅助电路的电源供应。
    - 高效的短路保护:内置短路保护机制,通过可选的锁定关闭或重置模式实现故障恢复。
    - 易于设计:采用紧凑的SON-12和TSSOP-14封装,便于集成到各类电路板中。

    应用案例和使用建议


    - 推拉拓扑:如图1所示,适合用于全桥或半桥推拉转换器的设计。
    - 同步整流器驱动:根据具体应用需求选择主绕组箝位电路,进一步提高效率。
    建议在设计时优先考虑外部驱动器(如UCC27200),以确保输出端的可靠性。同时,根据实际负载条件调整软启动时间,以达到最优的工作状态。

    兼容性和支持


    - 兼容性:可与多种驱动器(如UCC27200)无缝配合使用,便于扩展应用范围。
    - 技术支持:提供详细的使用指南和技术文档,确保用户能够顺利集成到现有的系统中。

    常见问题与解决方案


    - Q:如何确保最佳的软启动时间?
    A:通过调节软启动电容值来适应不同的应用需求。

    - Q:遇到过热问题怎么办?
    A:确保正确的散热设计,必要时使用外部冷却装置,确保符合绝对最大额定值。

    总结和推荐


    总体来看,UCC28230和UCC28231是为现代电源设计提供高性能解决方案的理想选择。它们具备高精度、灵活性以及广泛的温度范围,非常适合应用于服务器、电信设备等对效率要求高的场合。对于寻求高效、可靠电源管理方案的工程师来说,这两款控制器无疑是不可多得的选择。强烈推荐在下一代电源系统中使用UCC28230和UCC28231。

UCC28230DRNT参数

参数
输出类型 Transistor Driver
最小输入电压 7V
最小输出电压 -
拓扑 Full-Bridge,Half-Bridge,Push-Pull
开关频率 100KHz~550KHz
最大输入电压 17V
最大输出电压 9.6V
同步整流器 No
输出数量 4
功能 Step-Up/Step-Down
长*宽*高 2mm(长度)*750μm(高度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

UCC28230DRNT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28230DRNT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC28230DRNT UCC28230DRNT数据手册

UCC28230DRNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.4503
5000+ ¥ 16.6692
10000+ ¥ 16.0654
库存: 3225
起订量: 574 增量: 0
交货地:
最小起订量为:10
合计: ¥ 174.5
