LM2575T-ADJ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Adjustable 1 37V 1.23V 40V 4V TO-220-5 通孔安装
供应商型号: AIC-LM2575T-ADJ
供应商: 海外现货
标准整包数: 101

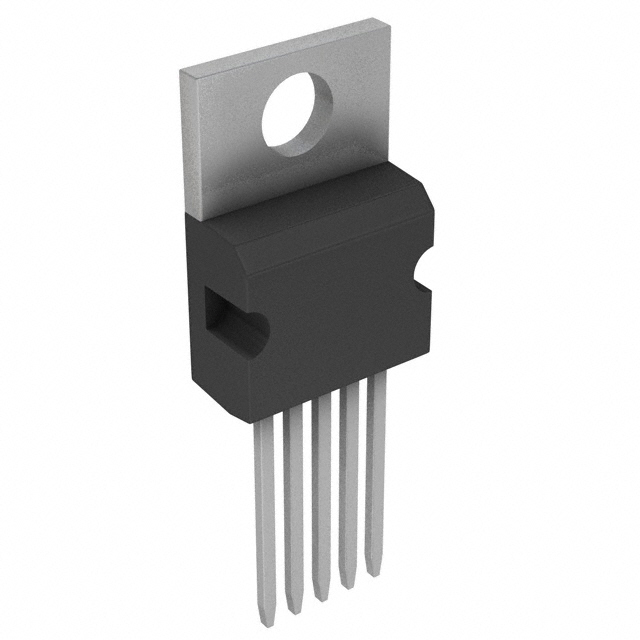

TEXAS INSTRUMENTS DC-DC稳压器 LM2575T-ADJ

LM2575T-ADJ概述


    产品简介


    LM1575/LM2575/LM2575HV简单开关器系列
    LM1575、LM2575-N 和 LM2575HV 是德州仪器(Texas Instruments)生产的简单开关降压稳压器。这些器件具有固定输出电压(如3.3V、5V、12V和15V)和可调输出电压版本,旨在提供高效的电源转换解决方案。这些器件广泛应用于各种场合,包括简单的高效降压调节器、线性稳压器的高效预调节器,以及板上开关调节器。

    技术参数


    - 输出电压范围:3.3V、5V、12V、15V,以及可调输出(1.23V到37V,对于高压版本LM2575HV,最大值为57V)。
    - 输出电流:最大1A。
    - 输入电压范围:标准版40V至60V(对于LM2575HV)。
    - 工作温度范围:
    - LM1575:-55°C 至 +150°C
    - LM2575/LM2575HV:-40°C 至 +125°C
    - 频率:内部振荡器52kHz。
    - 效率:在特定条件下最高可达88%。
    - 引脚数:标准5针封装,适用于多种类型的电路板安装。

    产品特点和优势


    - 高效率:显著减少了散热需求,某些情况下无需额外的散热片。
    - 易于集成:仅需要少量外部组件即可实现高效稳定的电源转换。
    - 过载保护:包括热关断和限流功能,提供了全面的故障保护。
    - 宽输入电压范围:支持高达60V的输入电压,适应广泛的电源环境。
    - 高可靠性:通过了严格的测试,确保在极端条件下的可靠运行。

    应用案例和使用建议


    典型应用:LM1575和LM2575系列稳压器非常适合用于电源转换,特别是在需要高效能且低噪声的应用中。例如,在通信设备、工业自动化系统、汽车电子系统等中可以作为主电源或辅助电源。
    使用建议:
    - 确保外部组件(如续流二极管、电感器和输入输出电容器)的质量和配置,以避免影响整体系统的性能。
    - 注意散热设计,特别是当负载较大时,增加散热片以保持稳压器在安全的工作温度范围内。

    兼容性和支持


    LM1575、LM2575-N 和 LM2575HV 具有广泛的兼容性,适用于多种电路板设计。德州仪器为这些产品提供详尽的技术文档和专业支持,包括应用指南、技术支持热线和在线社区。

    常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方案:检查外部电容是否正确配置,确保它们的值符合规范要求。
    - 问题2:负载电流过大时输出电压下降。
    - 解决方案:考虑添加更大的电感器或调整电容值,优化LC滤波电路。
    - 问题3:热关断功能触发频繁。
    - 解决方案:加强散热措施,改善散热设计或降低工作负荷。

    总结和推荐


    总结:LM1575/LM2575/LM2575HV简单开关器系列凭借其高效率、高可靠性、易于集成的特点,在多种应用场景中表现出色。它特别适合于那些对电源转换有严格要求的场合。
    推荐:鉴于其诸多优点和广泛的应用场景,强烈推荐在高效率电源设计中采用这些器件。对于追求高性能和高可靠性的工程师和设计师来说,LM1575/LM2575/LM2575HV是理想的选择。

LM2575T-ADJ参数

参数
最大输出电压 37V
拓扑 Buck
开关频率 52KHz
同步整流器 No
功能 Step-Down
输出类型 Adjustable
最大输入电压 40V
输出数量 1
最小输入电压 4V
最小输出电压 1.23V
10.67mm(Max)
4.83mm(Max)
9.25mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 汽车级
包装方式 散装,管装

LM2575T-ADJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2575T-ADJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2575T-ADJ LM2575T-ADJ数据手册

LM2575T-ADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
