LM2575HVSX-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Adjustable 1 57V 1.23V 60V 4V TO-263-5 贴片安装,黏合安装
供应商型号: 14M-LM2575HVSX-ADJ/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2575HVSX-ADJ/NOPB

LM2575HVSX-ADJ/NOPB概述

    LM1575/LM2575/LM2575HV 简介

    产品简介


    LM1575/LM2575/LM2575HV 是德州仪器(Texas Instruments)推出的 SIMPLEX SWITCHER® 集成电路系列,旨在为降压(buck)开关调节器提供高效能解决方案。这些设备特别适合需要驱动1A负载且具有出色线性和负载调节能力的应用场景。可提供固定输出电压版本(如3.3V, 5V, 12V, 15V)及可调输出电压版本,满足广泛的电压需求。

    技术参数


    这些设备的主要技术参数包括:
    - 输入电压范围:3.3V 至 37V(高压版本可达57V)
    - 输出电压范围:3.3V, 5V, 12V, 15V 和可调输出电压
    - 输出电流:最大1A
    - 内部振荡器频率:52 kHz
    - 开关频率:47kHz 至 58kHz(根据具体型号有所不同)
    - 反馈电压:1.23V(对于可调输出版本)
    - 效率:在某些条件下,最高可达到88%
    - 热关断和限流保护
    - 存储温度范围:−65°C 到 +150°C

    产品特点和优势


    LM1575/LM2575/LM2575HV 的独特优势包括:
    - 集成度高:只需要四个外部组件即可实现降压调节。
    - 宽输入电压范围:最高可达60V(对于高压版本),适用于多种应用环境。
    - 简单易用:内部集成补偿和固定频率振荡器,方便设计。
    - 高效率:相较于传统三端线性稳压器,显著减少热量产生。
    - 可靠性高:包括热关断和过流保护,确保安全运行。

    应用案例和使用建议


    这些设备广泛应用于各种场合,例如:
    - 高效率降压调节器:用于电子设备供电系统。
    - 预调节器:作为线性调节器的前级,提高整体效率。
    - 正负电压转换:适用于需要不同电压输出的应用。
    在使用时,需要注意匹配合适的外部电感器和滤波电容以保证系统性能。特别是对于高压应用,需选用适当尺寸的散热片或PCB铜箔面积来辅助散热。

    兼容性和支持


    LM1575/LM2575/LM2575HV 与其他标准电感器兼容,并且可通过其官方网站获得详细的技术文档和支持服务。德州仪器提供了全面的开发工具和支持文档,帮助工程师快速上手并解决可能遇到的问题。

    常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题1:热关断现象频繁发生
    - 解决方案:检查散热措施是否到位,增加散热片或优化PCB铜箔面积。
    - 问题2:输出电压不准确
    - 解决方案:调整反馈电阻阻值,确保电压设定符合要求。
    - 问题3:启动时过冲现象严重
    - 解决方案:选择合适类型的输出电容,优化电容容量和ESR(等效串联电阻)。

    总结和推荐


    LM1575/LM2575/LM2575HV 以其高集成度、高效率和简便的使用方式,在众多应用场合展现出卓越的性能。特别是对于需要处理大功率、宽输入电压范围的应用来说,它们是理想的选择。通过优化设计和适当的散热措施,可以最大限度发挥其潜力。因此,强烈推荐使用这些设备进行相关项目的开发。
    综上所述,LM1575/LM2575/LM2575HV 不仅提供了高效的电源管理解决方案,而且在设计和实施过程中也展现了极大的灵活性和可靠性。无论是在工业控制还是消费电子领域,都是一款值得信赖的产品。

LM2575HVSX-ADJ/NOPB参数

参数
最小输出电压 1.23V
最小输入电压 4V
功能 Step-Down
最大输入电压 60V
输出数量 1
同步整流器 No
最大输出电压 57V
开关频率 52KHz
拓扑 Buck
输出类型 Adjustable
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)

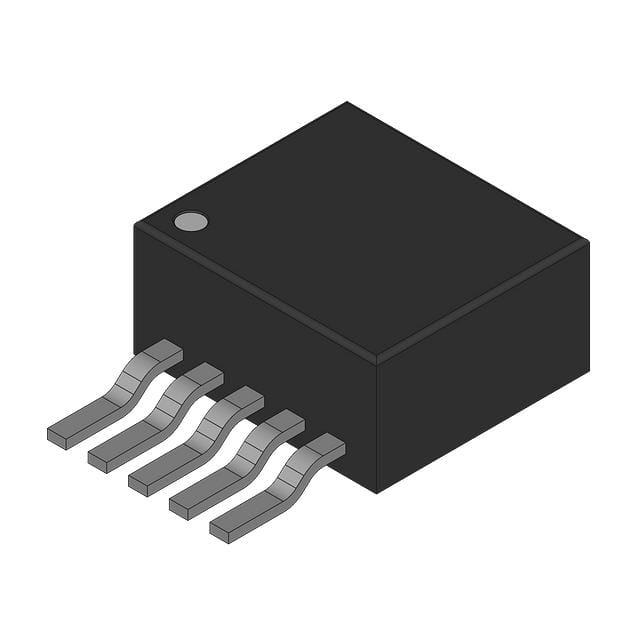

通用封装 TO-263-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2575HVSX-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2575HVSX-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2575HVSX-ADJ/NOPB LM2575HVSX-ADJ/NOPB数据手册

LM2575HVSX-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.7902
10+ ¥ 13.2541
30+ ¥ 11.6377
100+ ¥ 11.3145
300+ ¥ 10.8813
1000+ ¥ 10.5644
库存: 50
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 14.79
