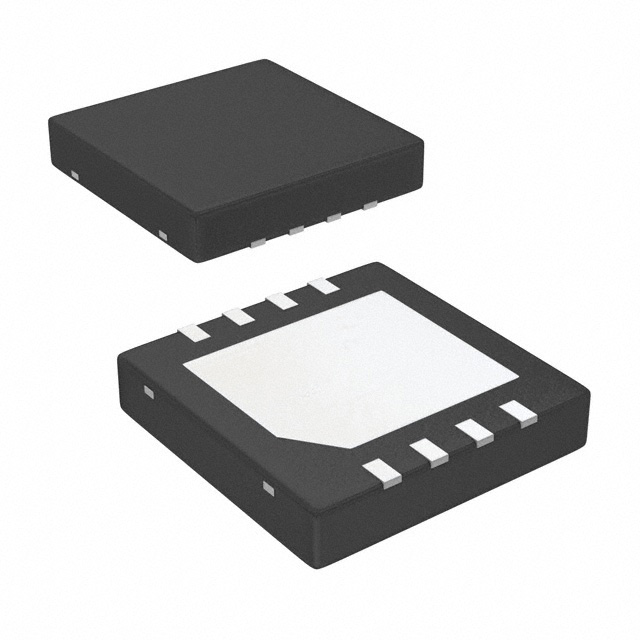

LM5001SDE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward Converter,SEPIC No 50KHz~1.5MHz Adjustable 1 76V(Switch) 3.1V 75V 3.1V SON 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: LM5001SDE/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5001SDE/NOPB

LM5001SDE/NOPB概述


    产品简介


    LM5001高电压开关模式调节器
    产品概述
    LM5001是一款高电压开关模式调节器,能够实现高效的Boost(升压)、Flyback(反激)、SEPIC(单端初级电感转换器)和Forward(正激)转换器,只需少量外部组件即可完成这些功能。LM5001集成了一个75V N-通道MOSFET,并且具备1A峰值电流限制功能。该芯片特别适用于工业、通信和汽车领域的DC-DC电源供应系统。

    技术参数


    输入电压范围: 3.1V 至 75V
    工作温度范围: -40°C 至 125°C
    热关断温度: 165°C
    热关断滞后: 20°C
    最高频率: 1.5 MHz
    最大占空比: 85%
    开启阈值电压 (EN): 1.26V
    关闭阈值电压 (EN): 0.45V
    内部参考电压 (VFB-REF): 1.260V

    产品特点和优势


    - 集成度高: 内置75V N-通道MOSFET和低功耗线性稳压器,减少了外部组件需求。
    - 宽输入电压范围: 支持3.1V至75V的宽输入电压范围,适用于各种应用场景。
    - 精确控制: 具备电流模式控制和内置斜率补偿,确保输出电压精度达到1.5%。
    - 高效率: 高效的功率转换,转换效率可达85%。
    - 保护功能: 包括电流限制、热关断、欠压锁定和远程关断能力,提升了系统的稳定性和可靠性。

    应用案例和使用建议


    典型应用场景:
    - 工业、通信和汽车领域的DC-DC电源供应系统。
    - 用于需要高输入电压的应用,如电信基站和数据中心电源管理。
    使用建议:
    - 在设计电路时,需考虑输入电压范围及负载情况,合理设置补偿网络以优化性能。
    - 为防止浪涌电压损坏器件,建议使用质量优良的旁路电容,并合理布局PCB板。

    兼容性和支持


    - 兼容性: LM5001与大多数直流电源系统兼容,可作为各类转换器的控制核心。
    - 支持服务: Texas Instruments提供详尽的技术文档和在线技术支持,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问: 输入电压范围是否可以超出75V?
    答: 不可以,输入电压必须保持在75V以内。超出此范围会损坏器件。

    2. 问: 如何设置内部参考电压?
    答: 参考电压通常设定为1.26V,可通过连接外部电阻到相应引脚来调整。

    总结和推荐


    LM5001高电压开关模式调节器以其高集成度、宽输入电压范围和多种保护机制在工业、通信及汽车应用领域展现出显著的优势。其高效率和可靠性使其成为许多复杂电源管理系统中的理想选择。强烈推荐给需要高可靠性和高性能DC-DC电源解决方案的设计者和工程师。

LM5001SDE/NOPB参数

参数
最大输入电压 75V
同步整流器 No
开关频率 50KHz~1.5MHz
输出类型 Adjustable
最大输出电压 76V(Switch)
拓扑 Boost,Flyback,Forward Converter,SEPIC
最小输入电压 3.1V
最小输出电压 3.1V
功能 Step-Up,Step-Up/Step-Down
输出数量 1
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LM5001SDE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5001SDE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5001SDE/NOPB LM5001SDE/NOPB数据手册

LM5001SDE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
