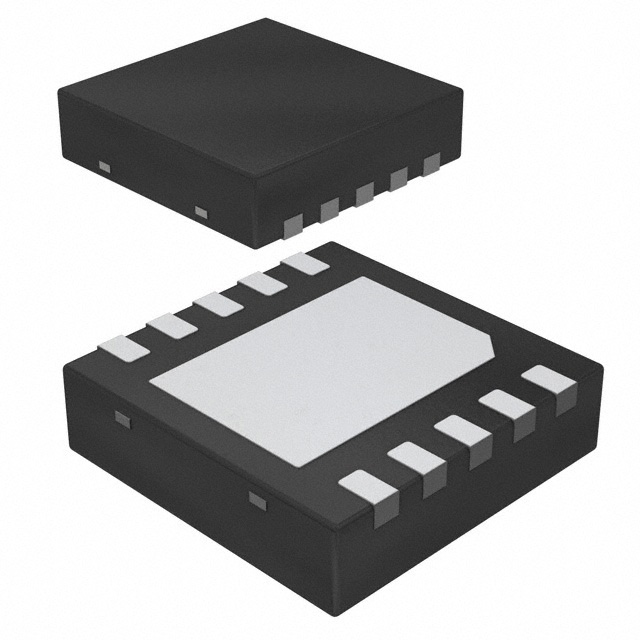

TPS54336ADRCT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 340KHz Adjustable 1 24V 800mV 28V 4.5V SON 贴片安装
供应商型号: TPS54336ADRCT
供应商: 云汉优选
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 TPS54336ADRCT

TPS54336ADRCT概述


    产品简介


    TPS54335A 和 TPS54336A 是由德州仪器(Texas Instruments)开发的一系列同步降压直流-直流转换器,适用于广泛的输入电压范围(4.5V 至 28V),输出电流高达3A。这些转换器内置了128-mΩ和84-mΩ的同步MOSFET,提供了一种高效、紧凑的电源解决方案。它们广泛应用于消费电子产品(如数字电视、机顶盒、智能仪表)、电池充电器、工业和汽车音响电源系统等领域。

    技术参数


    - 输入电压范围: 4.5V 至 28V
    - 输出电流: 最大3A
    - 开关频率: TPS54335A: 50kHz 至 1.5MHz 可调; TPS54336A: 固定340kHz
    - 软启动时间: TPS54335A: 2ms 内置; TPS5436A: 可调
    - 低功耗模式: 休眠模式下,功耗仅为2μA
    - 参考电压: 0.8V,精度为±0.8%
    - 工作温度范围: -40°C 至 150°C
    - 封装: 8引脚SO PowerPAD和10引脚VSON

    产品特点和优势


    1. 高效率: 通过集成的128-mΩ和84-mΩ MOSFET以及低IQ和脉冲跳过技术,保证了高效的电源转换。
    2. 宽输入电压范围: 适应多种电源输入需求。
    3. 高精度参考电压: 提供稳定的电压输出。
    4. 保护机制: 包括过流保护、热关断和过压保护,确保安全运行。
    5. 灵活的频率调整: 支持可调频率以适应不同应用需求。

    应用案例和使用建议


    这些转换器非常适合应用于消费电子产品中的电源管理,例如:
    - 数字电视(DTV)
    - 机顶盒(STB, DVD/蓝光播放器)
    - LCD显示器
    - 分布式电力总线供电系统(5V, 12V, 24V)
    使用时需要注意散热设计,尤其是在连续满载运行情况下,可能需要额外的散热措施以确保最佳性能。此外,根据应用需求选择合适的软启动时间和频率调整策略也是至关重要的。

    兼容性和支持


    TPS54335A 和 TPS54336A 均具有良好的通用性,能够与多种电子元件和设备配合使用。德州仪器提供了详细的文档和工具支持,包括WEBENCH Power Designer设计工具,可以帮助用户快速创建自定义设计。此外,用户还可以通过德州仪器官网获得最新的文档更新和技术支持。

    常见问题与解决方案


    1. 问: 设备在高温环境下能否正常工作?
    答: 可以。器件可在-40°C至150°C的工作温度范围内稳定运行,但需要特别注意散热设计。

    2. 问: 如何设置软启动时间?
    答: 对于TPS54335A,软启动时间为2ms内建;对于TPS54336A,可以通过外部电容进行调整。具体操作请参考手册中详细步骤。

    3. 问: 当输入电压低于UVLO阈值时,设备会怎样反应?
    答: 当输入电压低于UVLO阈值(4.5V)时,设备将自动关闭输出,直至输入电压恢复到正常水平。

    总结和推荐


    TPS54335A 和 TPS54336A 系列转换器凭借其高效、灵活和可靠的特性,在各种应用中表现优异。特别是在消费电子产品和分布式电源系统中,其出色的性能使其成为理想的选择。强烈推荐在需要高效电源管理的应用中采用这些转换器。此外,德州仪器提供的全面技术支持也大大简化了设计过程,使得工程师可以更快地实现他们的设计目标。

TPS54336ADRCT参数

参数
最小输入电压 4.5V
最大输入电压 28V
输出类型 Adjustable
功能 Step-Down
最大输出电压 24V
同步整流器 Yes
输出数量 1
最小输出电压 800mV
开关频率 340KHz
拓扑 Buck
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
