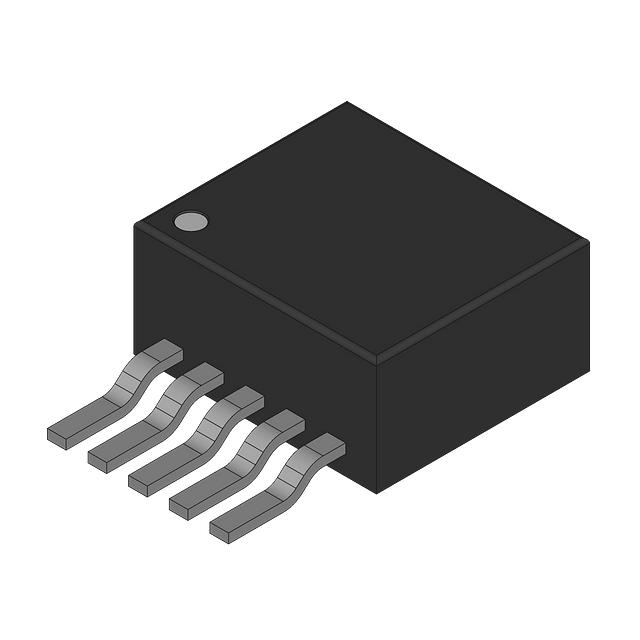

LM2575S-15/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Fixed 1 15V 15V 40V 4V TO-263 贴片安装
供应商型号: LM2575S-15/NOPB
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS DC-DC稳压器 LM2575S-15/NOPB

LM2575S-15/NOPB概述


    产品简介


    LM1575/LM2575/LM2575HV 简介
    LM1575、LM2575和LM2575HV是专为降压(buck)开关调节器设计的一系列单片集成电路。这些设备具有高度集成化的特点,能够驱动1A负载,并提供优异的线路和负载调节能力。适用于3.3V、5V、12V、15V等固定输出电压版本以及可调输出电压版本。这些器件的主要优势在于它们所需的外部组件很少,并且具备内部频率补偿和固定频率振荡器。
    应用领域
    - 高效的降压(buck)调节器
    - 为线性稳压器提供高效的预调节器
    - 卡上的开关调节器
    - 正负转换器(buck-boost)

    技术参数


    主要技术规格
    - 输出电压范围:
    - 固定输出版本:3.3V、5V、12V、15V
    - 可调输出版本:1.23V至37V(高压版本可达57V)
    - 输入电压范围:
    - 常规版本:40V
    - 高压版本:高达60V
    - 输出电流: 最大1A
    - 效率: 在12V输入和1A负载条件下,典型效率可达75%到88%
    - 工作温度范围:
    - 常规版本:-40°C 至 +125°C
    - 高压版本:-55°C 至 +150°C
    - 封装类型:
    - 5引脚TO-220封装
    - 16引脚CDIP/PDIP封装
    - 24引脚SOIC表面贴装封装
    - DDPAK/TO-263封装
    - 5引脚表面贴装封装
    其他重要特性
    - 内建频率振荡器: 52kHz固定频率
    - 待机功能: TTL关断能力,低功耗待机模式
    - 保护机制: 热关断和过流保护

    产品特点和优势


    独特功能和优势
    - 集成度高,仅需少数外部元件即可工作
    - 内置频率补偿和固定频率振荡器简化设计复杂度
    - 高效且热稳定性好,特别是在高温环境中表现出色
    - 具备热关断和过流保护,提升系统可靠性
    市场竞争力
    - 减少了设计和制造成本
    - 适用于多种应用场景,灵活性高
    - 高可靠性和稳定性,易于集成

    应用案例和使用建议


    应用场景
    - 工业自动化: 如工厂控制系统中的电源管理
    - 通信设备: 网络路由器和交换机中的稳压电源
    - 消费电子产品: 便携式设备如智能手机和平板电脑中的充电电路
    使用建议
    - 选择合适的封装: 根据具体的应用需求选择合适的封装类型,例如TO-220适用于普通应用,而DDPAK适用于需要更高散热要求的应用
    - 优化电路布局: 确保输出端电容与输入端电容的合理布局以达到最佳性能
    - 考虑散热设计: 特别是在高负载情况下,合理的设计PCB铜箔面积可以有效降低热阻

    兼容性和支持


    兼容性
    - 这些产品可以与标准的电感器配合使用,同时适用于多种不同封装的电路板
    - 提供完整的封装选项,适合各种不同的安装需求
    厂商支持
    - 提供详细的电气特性参数和技术文档
    - 提供样品服务,便于客户进行原型设计和测试
    - 通过电话和电子邮件提供技术支持,帮助解决应用过程中遇到的技术问题

    常见问题与解决方案


    常见问题及解决方法
    1. 过热问题
    - 解决方案:增加散热片或者优化PCB设计,确保良好的散热通道
    2. 效率低下
    - 解决方案:检查电路中的电容和电感是否匹配,调整外部元件参数
    3. 不稳定输出
    - 解决方案:检查接地是否良好,重新校准反馈网络

    总结和推荐


    综合评估
    - 优点:
    - 设计简单,仅需少量外部元件
    - 高效率,适用于广泛的电压和电流范围
    - 具备良好的保护机制和热稳定性
    - 多种封装形式,便于不同应用场景的选择
    推荐
    - 强烈推荐使用这款产品,特别是在需要高效率和高可靠性的应用场景中。对于需要定制化解决方案的客户,建议咨询厂商获得更详细的技术支持。

LM2575S-15/NOPB参数

参数
开关频率 52KHz
最小输出电压 15V
输出数量 1
功能 Step-Down
同步整流器 No
最小输入电压 4V
拓扑 Buck
最大输入电压 40V
最大输出电压 15V
输出类型 Fixed
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM2575S-15/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
