UCC3581DTR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Buck,Flyback,Forward Converter No Up~100KHz Transistor Driver 1 SOIC-14 贴片安装,黏合安装 8.65mm(长度)*1.58mm(高度)
供应商型号: UCC3581DTR
供应商: 云汉优选
标准整包数: 1

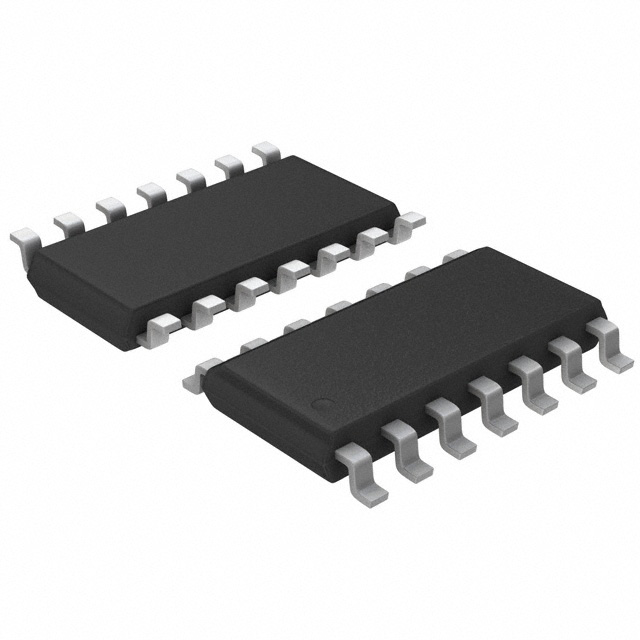

TEXAS INSTRUMENTS DC-DC稳压器 UCC3581DTR

UCC3581DTR概述

    UCC3581 电压模式脉宽调制器:产品技术手册概述

    产品简介


    UCC3581 是一款用于低功耗隔离式 DC-DC 转换器的电压模式脉宽调制器(PWM),主要应用于如 ISDN I.430 等通信系统。它适用于单开关正向转换器和反激式转换器,采用 BiCMOS 电路设计,以实现低启动电流和低工作电流,同时支持高达 100kHz 的频率驱动功率 MOSFET。UCC3581 提供多种编程选项,包括可编程最小和最大占空比、软启动、振荡器频率和外部同步能力等。

    技术参数


    - 启动电流: 低至 85µA
    - 工作电流: 低至 300µA
    - 输出电流: 峰值 ±1A
    - 软启动: 可编程
    - 振荡器频率: 可编程
    - 工作温度范围:
    - UCC1581: -55°C 至 +125°C
    - UCC2581: -40°C 至 +85°C
    - UCC3581: 0°C 至 +70°C
    - 存储温度: -65°C 至 +150°C
    - 封装类型: 塑料 DIP 和陶瓷 DIP,窄体小外形集成电路(SOIC)

    产品特点和优势


    1. 低启动电流和工作电流: 特别适合需要长时间待机的应用。
    2. 高能效: 在轻负载时通过脉冲跳跃减少损耗,确保高达 82% 的效率。
    3. 可编程控制: 提供了丰富的参数设置,以适应不同的应用需求。
    4. 外部同步能力: 支持外部时钟同步,提高了系统的灵活性。

    应用案例和使用建议


    UCC3581 通常用于构建隔离式 5V 飞跨式电源供应系统,可以在 8:1 的输入电压范围内运行,输出 5V 电压,适用于广泛的输入电压条件。当负载为 1W 时,效率可达 82%,即使在 12.5mW 的轻负载下也能保持超过 50% 的效率。此外,在设计飞跨式电源时,可以通过增加组件的电压等级来支持更高的输入电压。
    使用建议:
    - 选择合适的振荡器定时电容和电阻以达到所需的频率和占空比。
    - 注意软启动时间对稳定性的影响,确保 VREF 旁路电容器至少为 1μF。

    兼容性和支持


    UCC3581 可与其他标准 MOSFET 和二极管兼容,通过合理的设计可以实现与不同组件的集成。德州仪器(TI)提供详尽的技术文档和支持服务,帮助用户解决应用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 启动时输出电压不稳定。
    - 解决方案: 检查并确保 VREF 旁路电容器值足够大,且软启动电容器配置正确。

    2. 问题: 效率较低。
    - 解决方案: 调整最小和最大占空比,检查负载状况,确保外部同步信号正确连接。
    3. 问题: 开关频率异常。
    - 解决方案: 检查 RT1 和 RT2 电阻以及 CT 电容的值是否符合要求。

    总结和推荐


    UCC3581 以其出色的能效和灵活的可编程性,在隔离式 DC-DC 转换器应用中表现出色。其能够在宽泛的工作温度范围内稳定工作,并提供了多种实用的功能和优化选项。针对需要高性能和高效率电源转换的应用场合,UCC3581 是一个理想的选择。
    因此,强烈推荐 UCC3581 作为高效隔离式电源转换的首选器件。

UCC3581DTR参数

参数
输出类型 Transistor Driver
最大输入电压 -
最小输出电压 -
开关频率 Up~100KHz
最小输入电压 -
输出数量 1
最大输出电压 -
同步整流器 No
拓扑 Boost,Buck,Flyback,Forward Converter
功能 Step-Down,Step-Up,Step-Up/Step-Down
长*宽*高 8.65mm(长度)*1.58mm(高度)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

UCC3581DTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC3581DTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC3581DTR UCC3581DTR数据手册

UCC3581DTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
