LM536015QDSXRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2.1MHz Fixed 1 5V 5V 36V 3.8V SON 贴片安装
供应商型号: LM536015QDSXRQ1
供应商: 国内现货
标准整包数: 1

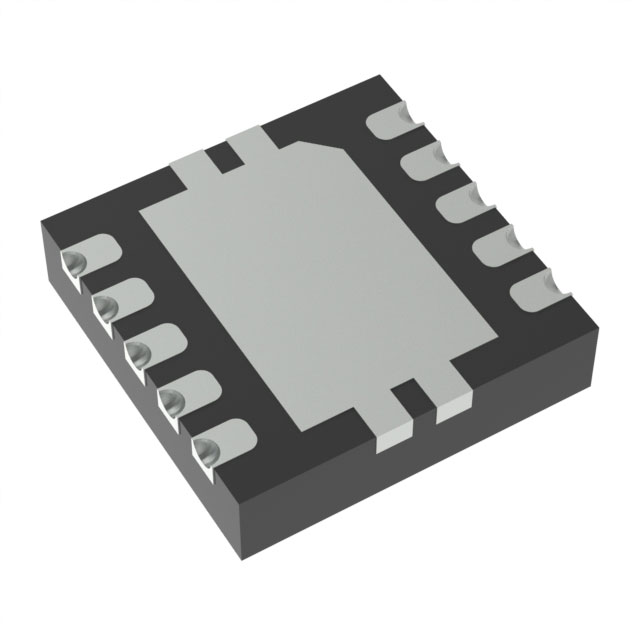

TEXAS INSTRUMENTS DC-DC稳压器 LM536015QDSXRQ1

LM536015QDSXRQ1概述


    产品简介


    产品类型:同步降压直流-直流转换器
    主要功能:提供一个固定或可调输出电压,输入电压范围广泛,能够从3.55V到36V(瞬态可达42V),最大负载电流为650mA(LM53600-Q1)和1000mA(LM53601-Q1)。
    应用领域:适用于汽车摄像头、驾驶员辅助系统和车身应用等。

    技术参数


    - 输入电压范围:3.55V至36V(瞬态可达42V)
    - 输出电压选项:3.3V、5V或可调输出
    - 输出电流:最高650mA(LM53600-Q1)/1000mA(LM53601-Q1)
    - 开关频率:固定2.1MHz
    - 启动阈值:最小输入电压3.6V
    - 待机电流:关断电流1.8μA
    - 热阻:RθJA为46.2°C/W
    - 绝对最大额定值:VIN至GND为-0.3V至42V,SW至GND为-0.3V至VIN+0.3V

    产品特点和优势


    - 适应性强:输入电压范围广,适合多种应用场景。
    - 高效率:低静态电流(23μA),适用于节能需求的应用。
    - 多功能模式控制:通过SYNC/MODE引脚实现强制PWM模式或自动模式。
    - 可靠的设计:AEC-Q100认证,适用于汽车级应用,温度范围从-40°C到150°C。
    - 紧凑封装:采用10引脚WSON封装,体积小巧,节省板空间。

    应用案例和使用建议


    应用案例
    - 汽车摄像头:提供稳定的电源输出,满足高速视频处理需求。
    - 驾驶员辅助系统:实时监控车辆状态,提高行车安全性。
    - 车身应用:例如车窗升降、座椅调节等,需要紧凑且高效的电源解决方案。
    使用建议
    - 布局设计:确保散热良好,可以使用大面积接地平面以提高热管理效果。
    - 组件选择:选择高精度、低ESR的电容和电感以保证电路稳定。
    - 电源管理:合理配置外部组件,确保开关频率和电流限制符合应用要求。

    兼容性和支持


    - 兼容性:该产品可与标准电源管理IC和接口兼容。
    - 支持服务:TI提供全面的技术文档、工具和软件支持,便于客户快速上手。
    - 维护信息:提供详尽的故障排除指南和使用说明,帮助用户解决常见问题。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决方案:通过调节FB引脚的反馈电阻分压网络来设置输出电压。

    2. 问题:如何启用或禁用该模块?
    - 解决方案:通过EN引脚控制,高电平开启,低电平关闭。

    3. 问题:如何确保电源管理的稳定性?
    - 解决方案:选择合适的输入滤波电容和输出滤波电容,确保电容的耐压和容量符合要求。

    总结和推荐


    综上所述,LM53600-Q1和LM53601-Q1系列同步降压直流-直流转换器在技术和应用方面表现出色。它们具有广泛的输入电压范围、高效率、强大的功能和可靠性,非常适合汽车及工业应用。强烈推荐该系列产品用于需要高性能电源管理的场合。用户可以根据具体应用需求选择合适的型号和配置,以充分发挥其优势。

LM536015QDSXRQ1参数

参数
开关频率 2.1MHz
输出类型 Fixed
输出数量 1
拓扑 Buck
最小输入电压 3.8V
功能 Step-Down
最大输出电压 5V
同步整流器 Yes
最小输出电压 5V
最大输入电压 36V
3.05mm(Max)
3.05mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM536015QDSXRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM536015QDSXRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM536015QDSXRQ1 LM536015QDSXRQ1数据手册

LM536015QDSXRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 16.24
200+ ¥ 15.82
300+ ¥ 15.4
库存: 940
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 1624
