LM5036RJBT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Half-Bridge Yes 2MHz PWM 2 7.8V 100V 18V WQFN-28 贴片安装,黏合安装
供应商型号: LM5036RJBT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM5036RJBT

LM5036RJBT概述


    产品简介


    LM5036 半桥 PWM 控制器
    LM5036 是一款高集成度的半桥脉宽调制(PWM)控制器,专为小外形尺寸、高密度的直流到直流电源转换器设计。该控制器内置了100V/100mA的辅助偏置电源,具有增强的逐周期峰值电流限制功能,适用于各种工业隔离电源应用。其高功率密度和高性能特点使其成为电信、数据通信以及工业自动化等领域不可或缺的组件。

    技术参数


    主要电气特性
    - 输入电压范围:16V至100V
    - 辅助偏置电压:100V,100mA
    - 参考电压:5V
    - 软启动时间:8ms(典型值)
    - 开关频率:可配置,通过外部电阻控制
    - 绝对最大额定值:
    - 输入引脚对地电压:-0.3V至105V
    - 逻辑引脚对地电压:-0.3V至5V
    - 结温:-55°C至150°C
    热阻特性
    - 结到环境热阻:29.9°C/W
    - 结到顶部热阻:18.2°C/W
    - 结到板热阻:10.4°C/W
    - 结到底部热阻:1°C/W

    产品特点和优势


    主要功能
    - 集成辅助偏置电源:内部集成了一个100V/100mA的辅助偏置电源,可以为整个系统提供足够的偏置功率。
    - 逐周期峰值电流限制:增强了对正向和反向电流的限制,确保变压器不会饱和。
    - 预偏置启动:消除了输出电压过冲或跌落的情况,即使在启动时遇到了预充电的输出电容器。
    - 可编程死区时间:能够在主侧和同步整流器(SR)之间的死区时间进行灵活设置。
    - 电压模式控制:通过输入电压前馈进行控制,以提高系统的稳定性和响应速度。
    市场竞争力
    LM5036凭借其高集成度和强大的功能特性,在电信、数据通信及工业自动化领域具有显著的竞争优势。其高效的辅助偏置电源供应能力和可靠的电流限制机制,使其成为同类产品中的佼佼者。

    应用案例和使用建议


    典型应用
    LM5036常用于电信和数据通信领域的隔离电源供应,如数据中心的电源管理系统。此外,它还广泛应用于工业电源供应和工厂自动化设备中。
    使用建议
    1. 热管理:考虑到较高的热阻值,建议在使用过程中进行良好的散热设计,确保器件的正常工作温度。
    2. 参数配置:根据具体的应用需求合理配置相关参数,例如选择合适的电阻值来调整软启动时间和开关频率。
    3. 噪声抑制:为了减少外部干扰对控制器的影响,建议在外围电路中加入适当的滤波措施。

    兼容性和支持


    兼容性
    LM5036 可与各种常见的隔离电源转换器和其他电子元件兼容,具有广泛的适用性。
    厂商支持
    德州仪器(Texas Instruments)为该产品提供了详尽的技术文档、计算器工具以及社区资源,确保用户能够获得全面的技术支持和服务。

    常见问题与解决方案


    1. 问题:启动时出现输出电压波动。
    - 解决方案:检查并确认所有相关的电容和电阻是否正确配置。确保输入电压在规定范围内且无过多波动。
    2. 问题:系统过热。
    - 解决方案:增加散热片或风扇,改善散热条件。检查外围电路是否有过多的热量产生,并适当调整相关参数。

    总结和推荐


    综上所述,LM5036是一款功能强大且可靠的半桥PWM控制器,适用于多种工业和商业应用场景。其高集成度、稳定的性能以及优秀的技术支持使得其在市场上具备显著的竞争优势。对于需要高效、可靠电源转换的应用场合,LM5036无疑是理想的选择。

LM5036RJBT参数

参数
输出数量 2
开关频率 2MHz
最小输出电压 -
输出类型 PWM
最小输入电压 18V
同步整流器 Yes
拓扑 Half-Bridge
最大输入电压 100V
功能 Step-Up/Step-Down
最大输出电压 7.8V

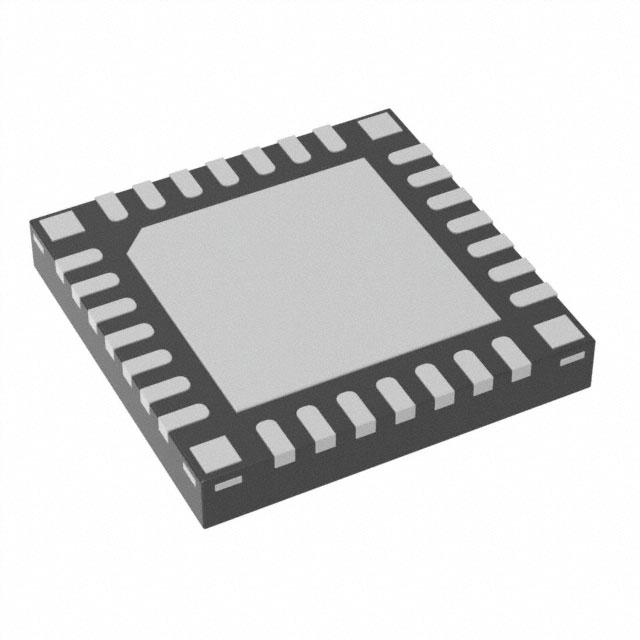

通用封装 WQFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM5036RJBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5036RJBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5036RJBT LM5036RJBT数据手册

LM5036RJBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 24.7918
2000+ ¥ 24.1615
3000+ ¥ 23.5312
库存: 5000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 24791.8
