LM5007SD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: BUCK No 600KHZ-1.4MHZ Adjustable 1 18V 2.5V 19V 2.8V SON 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: LM5007SDTR-ND
供应商: Digi-Key
标准整包数: 1000

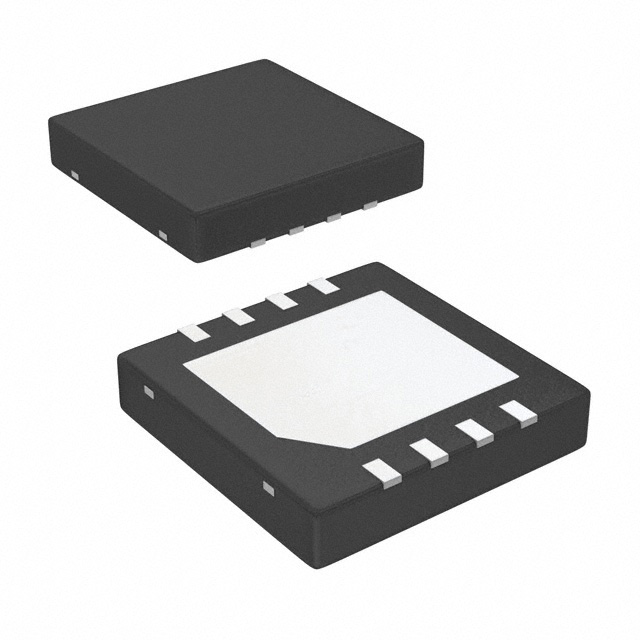

TEXAS INSTRUMENTS DC-DC稳压器 LM5007SD

LM5007SD概述


    产品简介


    产品名称:LM5007 75-V, 0.5-A DC/DC Buck Converter
    产品类型:同步降压型直流-直流转换器(Buck Converter)
    主要功能:
    - 集成了一个80V、0.7A的N沟道功率MOSFET
    - 内置高电压VCC调节器
    - 可调输出电压
    - 智能电流限制保护
    - 热关断保护带迟滞
    应用领域:
    - 非隔离式DC/DC降压稳压器
    - 二次高压后稳压器
    - 48V汽车系统

    技术参数


    输入电压范围:9V到75V
    输出电压:可调
    开关频率:几乎恒定,PWM导通时间与输入电压成反比
    最大效率:高效率操作
    启动电压:6.3V
    最大电流限制阈值:900mA
    热关断温度:165°C
    最小关断时间:300ns
    栅极驱动UVLO阈值:3.4V

    产品特点和优势


    智能电流限制:在电流限制检测后实施强制关断,关断时间与输出电压成反比,确保短路保护的同时提供降低负载电流折返。
    无补偿控制环路:不需要控制环路补偿,减少了设计时间和外部组件数量。
    适应性强:几乎恒定的开关频率,使得负载和输入电压变化时,运行频率相对稳定。
    多功能集成:集成80V、0.7A N通道功率MOSFET,集成了VCC调节器和高效率设计。

    应用案例和使用建议


    应用场景:
    - 48V汽车系统的电源转换
    - 电信设备的高压后稳压器
    使用建议:
    - 在进行电路布局时,推荐使用VSSOP-8或WSON-8封装,以获得更好的散热性能。
    - 通过调整反馈电阻(RFB1和RFB2)来实现输出电压的调节。
    - 利用WEBENCH® Power Designer工具创建定制的调节器设计。

    兼容性和支持


    兼容性:
    - 该产品适用于多种应用场景,包括48V电信和汽车系统。
    - 可与其他标准电子元器件轻松配合使用。
    支持:
    - 提供技术支持和社区资源,用户可以访问德州仪器的官方网站获取更多文档和支持信息。

    常见问题与解决方案


    问题1:如何设置输出电压?
    解决办法:通过调整反馈电阻(RFB1和RFB2)来实现输出电压的调节。
    问题2:如何处理热关断?
    解决办法:检查系统是否处于过载状态,并适当减少负载。如果需要频繁启动,可以考虑使用散热片或其他散热措施。
    问题3:如何确保电流限制有效?
    解决办法:检查外部电阻值(RCL)是否正确设定,确保电流限制的响应时间和关断时间符合要求。

    总结和推荐


    综合评估:
    LM5007是一款高性能的同步降压型直流-直流转换器,具有高效率、低输入静态电流和强大的保护功能。集成的高电压MOSFET使其适用于各种高压应用场合,如汽车系统和电信设备。
    推荐:
    鉴于其卓越的性能和广泛应用范围,强烈推荐使用LM5007作为高效稳定的电源解决方案。对于需要高效率和可靠性的应用场景,LM5007是一个理想的选择。

LM5007SD参数

参数
输出类型 Adjustable
拓扑 BUCK
同步整流器 No
占空比 -
开关频率 600KHZ-1.4MHZ
输出数量 1
同步时钟 -
最大输入电压 19V
接口类型 -
最大输出电压 18V
输出阶段 -
最小输入电压 2.8V
电压 - 电源(Vcc/Vdd) -
最小输出电压 2.5V
功能 Step-Down
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

LM5007SD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5007SD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5007SD LM5007SD数据手册

LM5007SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.5897 ¥ 21.6722
2000+ $ 2.4602 ¥ 20.5886
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
