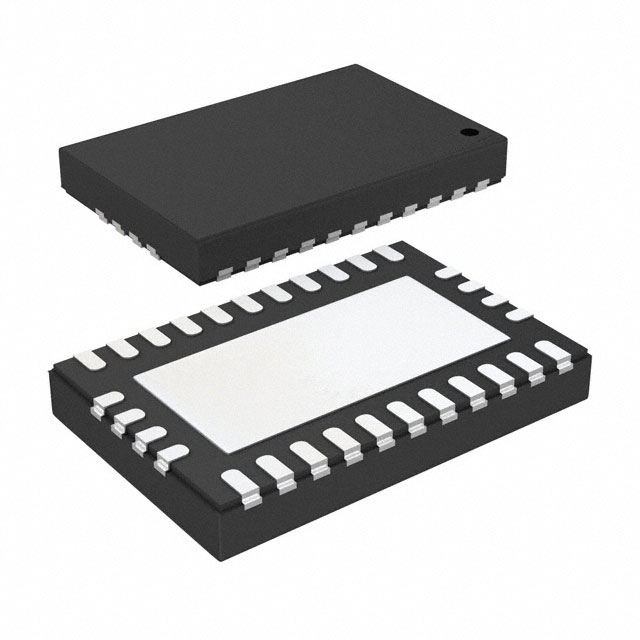

LM76003QRNPTQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 300KHz~2.2MHz Adjustable 1 57V 1V 60V 3.5V WQFN-30 贴片安装,黏合安装
供应商型号: LM76003QRNPTQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM76003QRNPTQ1

LM76003QRNPTQ1概述


    产品简介


    LM76002-Q1 和 LM76003-Q1

    产品简介


    LM76002-Q1 和 LM76003-Q1 是由德州仪器(Texas Instruments)生产的同步降压稳压器。这两款产品可以分别提供最高2.5 A和3.5 A的负载电流,输入电压范围为3.5 V到60 V(最高可承受65 V)。它们主要用于商业车辆摄像头、信息娱乐系统、混合动力汽车及电动汽车等多种应用场合。两款产品均通过了AEC-Q100认证,适用于汽车环境。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3.5 | - | 60 | V |
    | 输出电压范围 | 1 | - | 95%VIN | V |
    | 开关频率范围 | 300 | - | 2.2 | MHz |
    | 空载时的静态电流 | 0.9 | 15 | 12 | μA |
    | 最大输出电流 | - | 2.5 | - | A (LM76002-Q1) |
    | - | - | 3.5 | - | A (LM76003-Q1) |
    | 软启动时间 | 6.3 | - | - | ms |

    产品特点和优势


    LM76002-Q1 和 LM76003-Q1 的

    产品特点和优势


    - 高效率和高精度:LM76002-Q1 和 LM76003-Q1 在非常紧凑的解决方案尺寸内提供了卓越的效率和输出精度。
    - 集成同步整流:无需外部整流二极管,简化了设计,降低了成本。
    - 宽输入电压范围:能够处理3.5 V至60 V的输入电压,适应多种电源需求。
    - 保护特性:包括逐周期电流限制、短路保护和过温热关断保护等功能,确保系统的稳定性和可靠性。
    - 灵活性和易用性:支持多种操作模式和软启动功能,适用于广泛的应用场景。

    应用案例和使用建议


    应用案例
    LM76002-Q1 和 LM76003-Q1 主要应用于商业车辆的摄像头系统、信息娱乐系统、混合动力和电动汽车等领域。这些应用对电源的稳定性和效率要求较高,LM76002-Q1 和 LM76003-Q1 能够满足这些需求。
    使用建议
    为了获得最佳性能,建议在使用时遵循以下几点:
    1. 电源输入旁路电容的放置:CIN 必须放置在 PVIN 针脚附近,并且要连接到 PGND。
    2. 接地层的设计:为了改善散热效果,应将未连接引脚 NC 连接到接地铜箔。
    3. 外部偏置电源的使用:当使用外部偏置电源时,应放置一个1μF的电容器从 BIAS 引脚到地,以提高效率。

    兼容性和支持


    LM76002-Q1 和 LM76003-Q1 设计用于与不同的电源和其他电路组件兼容。德州仪器提供了详细的文档和技术支持,帮助用户进行设计和调试。此外,还提供了WEBENCH® Power Designer工具,帮助用户快速创建定制设计。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:电源输入旁路电容 CIN 放置不正确导致纹波增加。
    解决方案:确保 CIN 电容器紧靠 PVIN 引脚放置,并直接连接到 PGND 引脚。
    2. 问题:输出电压不稳定。
    解决方案:检查反馈网络(包括电阻分压器)是否正确设置。确保 VFB 引脚没有短接到地。
    3. 问题:器件过热。
    解决方案:确保 PCB 布局合理,有良好的散热设计。参考器件的数据表和应用指南,正确安装散热器或散热片。

    总结和推荐



    总结和推荐


    LM76002-Q1 和 LM76003-Q1 作为高效、稳定的同步降压稳压器,适用于多种汽车应用场合。其高效率、高精度、宽输入电压范围和集成的保护特性使其在市场上具有很强的竞争力。因此,强烈推荐在需要高可靠性和高效率电源解决方案的应用中使用该产品。德州仪器提供的技术支持和工具使设计过程更加简便。

LM76003QRNPTQ1参数

参数
最小输入电压 3.5V
同步整流器 Yes
功能 Step-Down
输出数量 1
拓扑 Buck
最大输入电压 60V
最大输出电压 57V
最小输出电压 1V
开关频率 300KHz~2.2MHz
输出类型 Adjustable
6.1mm(Max)
4.1mm(Max)
800μm(Max)
通用封装 WQFN-30
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM76003QRNPTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM76003QRNPTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM76003QRNPTQ1 LM76003QRNPTQ1数据手册
