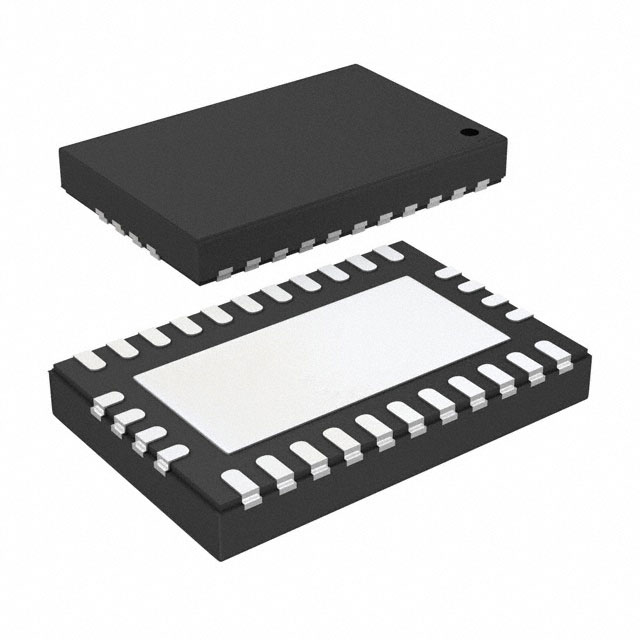

LM76002QRNPRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 300KHz~2.2MHz Adjustable 1 57V 1V 60V 3.5V QFN 贴片安装,黏合安装
供应商型号: LM76002QRNPRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM76002QRNPRQ1

LM76002QRNPRQ1概述


    产品简介


    产品名称: LM76002-Q1/LM76003-Q1
    产品类型: 同步降压电压调节器
    主要功能: 这款器件是一个易于使用的同步降压DC-DC转换器,能够处理高达60V的输入电压,提供2.5A(LM76002-Q1)或3.5A(LM76003-Q1)的负载电流。它具有高效率和高输出精度的特点,并且采用峰值电流模式控制。
    应用领域: 主要应用于商用车辆摄像头系统、娱乐和集群系统、混合动力电动汽车以及纯电动汽车等场景。

    技术参数


    技术规格:
    - 输入电压范围:3.5 V 至 60 V (最大65 V)
    - 输出电压范围:1 V 至 95% VIN
    - 最小导通时间:tON-MIN = 65 ns(典型值)
    - 最小关断时间:tOFF-MIN = 95 ns(典型值)
    - 空载时的静态电流:15 µA
    - 工作温度范围:–40°C 至 +125°C
    - 保护特性:循环限流、短路保护、过温热关断保护
    性能参数:
    - 频率范围:300 kHz 至 2.2 MHz
    - 软启动时间:默认为6.3 ms
    - 开关频率设置:通过外部电阻连接到RT引脚进行设置
    支持的电气特性:
    - 支持外部时钟同步
    - 可选FPWM操作
    - 功率良好的标志
    - 精确使能
    - 可调软启动和跟踪
    工作环境:
    - 推荐工作温度范围:–40°C 至 +125°C

    产品特点和优势


    产品特点:
    - 集成同步整流
    - 宽输入电压范围
    - 高效率设计
    - 自动轻负载时的频率折叠
    - 外部偏置可选,以提高效率
    - 封装尺寸小,便于布线
    - 最佳的EMI(CISPR25)和热性能
    - 多种保护功能,如输入欠压锁定、热关断、逐周期限流和短路保护
    产品优势:
    - 具有出色的效率和输出准确性
    - 易于使用和灵活的解决方案,适用于多种应用场合
    - AEC-Q100认证,适用于汽车应用

    应用案例和使用建议


    应用案例:
    - 商用车辆摄像头系统
    - 娱乐和集群系统
    - 混合动力及纯电动汽车电源管理
    使用建议:
    - 在设计过程中,确保输入电容CIN放置得足够靠近PVIN引脚,以减少寄生电感。
    - 尽可能缩短通往COUT的路径,确保热沉效果。
    - 如果需要使用外部偏置,建议将其连接到输出电压VOUT,以改善效率。

    兼容性和支持


    兼容性:
    - 本产品支持与各种输入电源和负载条件的兼容性,适用于多种电路设计。
    - 支持外部时钟同步,以便与现有系统集成。
    支持和服务:
    - Texas Instruments提供了详细的文档和技术支持资源。
    - 使用WEBENCH® Power Designer工具,可以创建定制的设计方案。

    常见问题与解决方案


    常见问题:
    1. 如何调整输出电压?
    - 通过外部电阻分压器连接到FB引脚来设置输出电压。

    2. 如何启用精确使能功能?
    - 通过EN引脚连接一个合适的逻辑电平(如VIN),确保其高于阈值电压(1.2V),以开启调节器。
    解决方案:
    1. 输出电压不稳定:
    - 检查FB引脚的连接是否正确,确保电阻分压器配置无误。
    2. 电源良好标志信号不可靠:
    - 检查电源输入电压是否符合要求,确保PGOOD引脚的连接和电阻配置合理。

    总结和推荐


    总结:
    - LM76002-Q1/LM76003-Q1是一款高性能的同步降压电压调节器,具有广泛的应用前景。
    - 其卓越的效率、宽泛的工作温度范围以及集成的多种保护机制,使其在汽车及其他严苛环境下的应用中表现尤为出色。
    推荐:
    - 强烈推荐在需要高可靠性、高效率及紧凑解决方案的工业、汽车和消费电子产品中使用此产品。对于设计工程师而言,这是一次值得考虑的选择。

LM76002QRNPRQ1参数

参数
最小输入电压 3.5V
输出数量 1
同步整流器 Yes
最小输出电压 1V
最大输入电压 60V
最大输出电压 57V
输出类型 Adjustable
拓扑 Buck
功能 Step-Down
开关频率 300KHz~2.2MHz
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM76002QRNPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM76002QRNPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM76002QRNPRQ1 LM76002QRNPRQ1数据手册

LM76002QRNPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.7326
2000+ ¥ 20.2055
3000+ ¥ 19.6784
库存: 9000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 20732.6
