TPS546B24ARVFR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 225KHz~1.5MHz Adjustable 1 5.5V 600mV 18V 2.95V LQFN-CLIP-40 贴片安装,黏合安装
供应商型号: TPS546B24ARVFR
供应商: 国内现货
标准整包数: 5

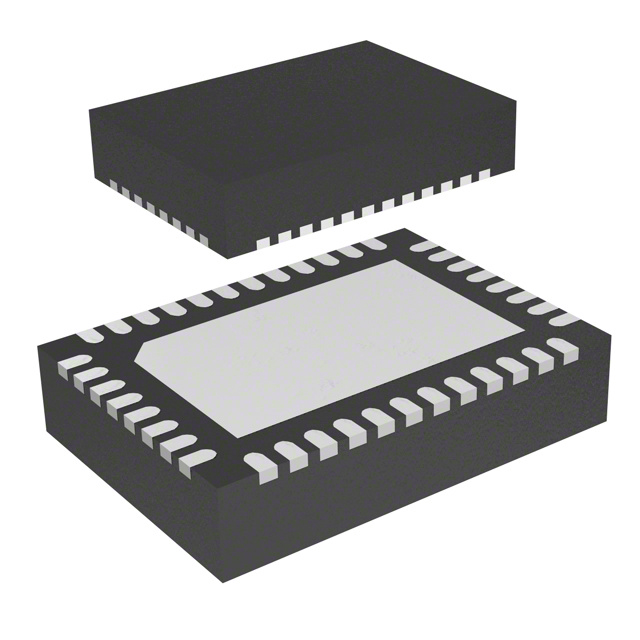

TEXAS INSTRUMENTS DC-DC稳压器 TPS546B24ARVFR

TPS546B24ARVFR概述

    TPS546B24A 2.95-V to 18-V, 20-A, Up to 4× Stackable, PMBus® Buck Converter

    1. 产品简介


    TPS546B24A是一款由德州仪器(Texas Instruments)设计的高集成度非隔离式直流到直流转换器,可实现高达20安培的电流输出。该转换器采用7毫米 x 5毫米的紧凑封装,适用于多种电力应用。它特别适合需要高效率和稳定电源输出的数据中心、通信系统及工业设备等领域。

    2. 技术参数


    TPS546B24A的主要技术规格如下:
    - 输入电压范围:PVIN: 2.95V至18V;AVIN: 2.95V至18V(AVIN输入时最大为4V)
    - 集成度:内置5.5毫欧姆/1.8毫欧姆的MOSFET
    - 控制方式:平均电流模式控制,具有内部补偿选项
    - 堆叠能力:最多可堆叠4个,支持高达80安培的输出,每个输出共享单一地址
    - 输出调节:0.5V至5.5V(通过引脚连接)或0.25V至5.5V(通过PMBus VOUTCOMMAND命令)
    - 数字接口:PMBus通信接口,支持电压、电流和内部温度的遥测
    - 远程感应精度:<1%的输出电压误差,温度范围为-40°C至+150°C
    - AVS和调整:通过PMBus实现自动电压调节和电压调整功能
    - 频率范围:从225kHz到1.5MHz,具有12种选择频率和外部同步功能
    - 热管理:7毫米 x 5毫米 x 1.5毫米,40针QFN封装,具有0.5毫米间距
    - 其他特性:支持预偏置输出,支持强耦合电感器

    3. 产品特点和优势


    TPS546B24A的主要特点和优势如下:
    - 高集成度:集成了高效率的MOSFET,减少了外围电路的复杂性。
    - 堆叠能力:最多可以堆叠四个转换器,以实现更高的输出电流,适合多相供电应用。
    - 灵活的控制接口:通过PMBus接口提供详细的遥测数据,支持精确的电源管理和故障诊断。
    - 高精度输出:具有出色的远程感应精度,确保在不同温度范围内的稳定性。
    - 广泛的应用场景:适用于数据中心、通信基站、医疗成像设备等多种高性能场合。

    4. 应用案例和使用建议


    TPS546B24A已经成功应用于多个关键领域,包括数据中心、服务器、远程无线设备和医疗成像系统。具体应用场景如:
    - 数据中心:作为高密度服务器的电源供应单元,提升系统的整体能效。
    - 医疗设备:在CT、PET和MRI等高端医疗设备中,确保稳定的电源供给,提高图像质量和诊断准确性。
    使用建议:
    - 在堆叠配置中,确保所有模块之间的连接稳固且散热良好,以避免过热现象。
    - 使用PMBus进行实时监控和故障诊断,以便及时发现并解决问题。

    5. 兼容性和支持


    TPS546B24A与其他TI公司的PMBus产品兼容,便于用户进行系统的扩展和升级。此外,TI提供了详尽的技术文档和支持资源,包括设计工具和在线技术支持,帮助用户快速上手和调试。

    6. 常见问题与解决方案


    根据技术手册的内容,以下是一些常见的问题及其解决方案:
    - 问题1:启动时电源无法正常工作。
    解决方案:检查输入电压是否在正常范围内,确认PMBus配置正确,必要时重新设置UVLO阈值。

    - 问题2:输出电压不稳定。
    解决方案:检查远程感应线路是否接线正确,确保负载平衡,必要时调整内部补偿参数。

    - 问题3:PMBus通信异常。
    解决方案:确认PMBus地址和命令设置正确,检查通信线路是否有干扰,必要时重置通信参数。

    7. 总结和推荐


    TPS546B24A凭借其高集成度、灵活性和广泛的应用范围,成为一款非常优秀的电源转换器。它在数据中心和通信基础设施中的表现尤为突出。对于需要高效率和高可靠性电源供应的应用,TPS546B24A是一个值得推荐的选择。德州仪器提供了全面的技术支持和资源,使得产品在实际部署中的问题能够得到有效解决。因此,我们强烈推荐用户选用TPS546B24A来满足其对高性能电源的需求。

TPS546B24ARVFR参数

参数
拓扑 Buck
最小输入电压 2.95V
输出类型 Adjustable
开关频率 225KHz~1.5MHz
最小输出电压 600mV
功能 Step-Down
最大输出电压 5.5V
同步整流器 No
输出数量 1
最大输入电压 18V
通用封装 LQFN-CLIP-40
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPS546B24ARVFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS546B24ARVFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS546B24ARVFR TPS546B24ARVFR数据手册

TPS546B24ARVFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 97.822
200+ ¥ 95.335
1000+ ¥ 92.848
库存: 179
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 978.22
