LM2678S-12/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出 5A, 最大输入40 V, 固定输出
供应商型号: LM2678S-12/NOPB
供应商: 国内现货
标准整包数: 1000

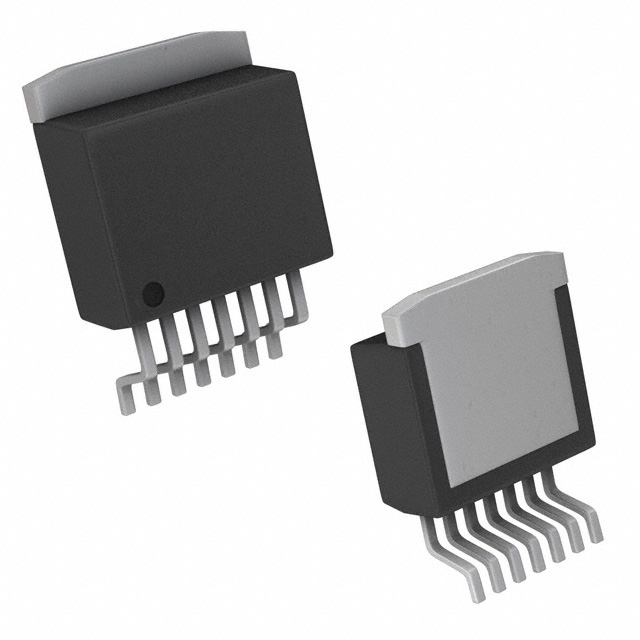

TEXAS INSTRUMENTS DC-DC稳压器 LM2678S-12/NOPB

LM2678S-12/NOPB概述

    LM2678 SIMPLE SWITCHER® 高效 5A 降压电压调节器

    产品简介


    LM2678 是一款由德州仪器(Texas Instruments)制造的高效率降压电压调节器,设计用于提供高达 5A 的负载电流。该器件具有简单易用的设计特性,使得它成为众多应用场景的理想选择。LM2678 的主要应用包括简单高效的降压开关稳压器、高效系统预调节器和电池充电器等。

    技术参数


    - 效率: 高达 92%
    - 输出电压: 固定输出为 3.3V、5V 和 12V;可调范围 1.2V 至 37V
    - 输出开关电阻: 120mΩ
    - 待机电流: 当关闭时,仅为 50μA
    - 输出精度: ±2% 最大输出容差,适用于全线路和负载条件
    - 输入电压范围: 8V 至 40V
    - 内部振荡频率: 260kHz 固定频率
    - 工作温度范围: -40°C 至 125°C
    - 封装类型: TO-263、TO-220、VSON
    - 热阻: 不同封装下的热阻分别为:TO-263: 56°C/W、TO-220: 45°C/W、VSON: 55°C/W(具体取决于PCB布局)

    产品特点和优势


    LM2678 具备多种优势使其在同类产品中脱颖而出:
    - 高效性: 高达 92% 的效率,适用于对能效要求高的应用场景。
    - 易于设计: 只需少量外部组件即可实现复杂的功能。
    - 高性能: 输出开关电阻低至 120mΩ,保证了出色的电流转换能力。
    - 温度适应性强: 能够在广泛的温度范围内(-40°C 至 125°C)稳定工作。
    - 可靠性: 内置热关断、电流限制及 ON/OFF 控制功能,确保长期可靠运行。

    应用案例和使用建议


    LM2678 的典型应用包括:
    - 降压开关稳压器: 适用于需要高效电源管理的设备,如电信设备、工业自动化系统等。
    - 系统预调节器: 在线性电压调节器之前使用,以提高系统的整体效率。
    - 电池充电器: 为各种便携式设备提供可靠的充电解决方案。
    使用建议:
    - 确保输入电容器 (CIN) 和输出电容器 (COUT) 连接良好,以减少噪声和电压波动。
    - 使用高质量的电感器和电容器,以进一步提升系统的稳定性。
    - 在高功率应用中,考虑采用适当的散热措施,以避免过热问题。

    兼容性和支持


    LM2678 与多种外部元件兼容,可根据具体应用选择合适的产品型号。德州仪器提供了详细的文档和技术支持,包括 WEBENCH® 电源设计师工具,帮助用户快速完成定制化设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈分压网络连接是否正确,并确保反馈引脚与输出电容器直接相连。 |
    | 电流限制功能异常 | 检查输入电压和负载是否超出规定范围。若问题依然存在,请联系技术支持。 |
    | 效率偏低 | 确认使用的电感器和电容器质量良好且尺寸合适。 |

    总结和推荐


    综上所述,LM2678 是一款高效、易用且功能丰富的降压电压调节器。其高效率、宽泛的工作温度范围和易于设计的特点使其成为许多应用的理想选择。强烈推荐在需要高效电源管理和紧凑设计的应用场景中使用此产品。对于寻求高品质电源解决方案的设计者来说,LM2678 是一个值得信赖的选择。

LM2678S-12/NOPB参数

参数
同步整流器 No
输出类型 Fixed
最大输出电压 12V
功能 Step-Down
输出数量 1
拓扑 Buck
最大输入电压 40V
最小输入电压 15V
开关频率 260KHz
最小输出电压 12V
10.41mm(Max)
9.4mm(Max)
4.96mm(Max)
通用封装 DDPAK-7,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 管装

LM2678S-12/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2678S-12/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2678S-12/NOPB LM2678S-12/NOPB数据手册

LM2678S-12/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
