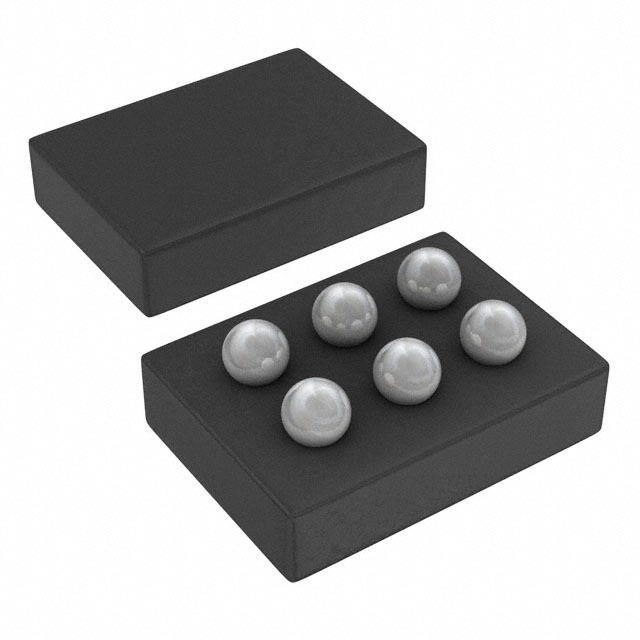

TPS610996YFFR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost Yes Fixed 1 5.5V 4.5V 5.5V 700mV DSBGA-6 贴片安装,黏合安装
供应商型号: TPS610996YFFR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS610996YFFR

TPS610996YFFR概述


    产品简介


    TPS61099 是一款由德州仪器(Texas Instruments)生产的同步升压转换器,具有超低静态电流的特点。它主要应用于需要高效能轻负载条件下工作的电池供电系统,如内存LCD偏置、光学心率监测器LED偏置、可穿戴设备、低功耗无线应用、便携式产品等。

    技术参数


    - 输入电压范围:0.7 V 至 5.5 V
    - 输出电压范围:1.8 V 至 5.5 V
    - 超低静态电流:
    - 输入端:600 nA(VOUT引脚)
    - 输出端:400 nA(VIN引脚)
    - 开关峰值电流限制:最低 0.8 A
    - 效率:
    - 在10 µA负载下最高可达75%
    - 在10 mA至300 mA负载下最高可达93%
    - 封装:
    - 6-Ball 1.23 mm x 0.88 mm WCSP
    - 2-mm x 2-mm WSON
    - 电感:2.2 µH
    - 电容:
    - 输入端:10 µF
    - 输出端:10 µF

    产品特点和优势


    TPS61099 的主要优势包括:
    - 极低的静态电流消耗,使电池使用寿命更长。
    - 支持宽输入电压范围,适应多种电池供电环境。
    - 高达93%的效率,尤其在轻负载条件下表现出色。
    - 真正的断开功能,在关闭状态下可以将负载与电源分离,减少电流消耗。
    - 多种输出电压版本可供选择,适用于不同的应用场景。

    应用案例和使用建议


    应用案例
    - 内存LCD偏置:确保LCD显示器在低功耗环境下仍能正常工作。
    - 光学心率监测器LED偏置:在健康监测设备中提供稳定的LED偏置电压。
    - 可穿戴设备:如智能手表和健身追踪器,需要高效能的升压转换器来延长电池寿命。
    使用建议
    - 散热管理:由于该器件在轻负载下效率极高,可能会产生大量热量,因此需要注意良好的散热设计。
    - 外部组件选择:合理选择电感和电容值,以保证最佳的效率和稳定性。
    - 布局规划:尽量缩短敏感信号线的长度,减小干扰。

    兼容性和支持


    TPS61099 可以与大多数常见的电池充电管理电路兼容。德州仪器提供了详细的文档和技术支持,包括WEBENCH® Power Designer工具,帮助用户创建自定义设计方案。此外,还提供了常见问题解答和技术论坛支持。

    常见问题与解决方案


    1. 问题:在轻负载下效率降低?
    解决方案:检查是否选择了合适的外部电感和电容,确保它们符合手册推荐值。
    2. 问题:输出电压不稳定?
    解决方案:检查反馈网络电阻分压器的设置是否正确,重新连接或更换电阻。
    3. 问题:开启时间过长?
    解决方案:确认EN引脚的控制逻辑正确,并检查是否有足够的启动电压。

    总结和推荐


    TPS61099是一款专为低功耗应用设计的同步升压转换器,具有出色的静态电流消耗和高效率特点。特别适合于电池供电设备,如可穿戴设备、便携式医疗设备等。对于希望延长设备续航能力的应用来说,它是一个非常值得推荐的选择。同时,德州仪器提供了全面的技术支持和文档,简化了设计和部署过程。

TPS610996YFFR参数

参数
输出类型 Fixed
开关频率 -
功能 Step-Up
最小输出电压 4.5V
拓扑 Boost
输出数量 1
最小输入电压 700mV
最大输入电压 5.5V
同步整流器 Yes
最大输出电压 5.5V
通用封装 DSBGA-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS610996YFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS610996YFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS610996YFFR TPS610996YFFR数据手册

TPS610996YFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.428
2000+ ¥ 5.29
3000+ ¥ 5.152
库存: 17000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 5428
