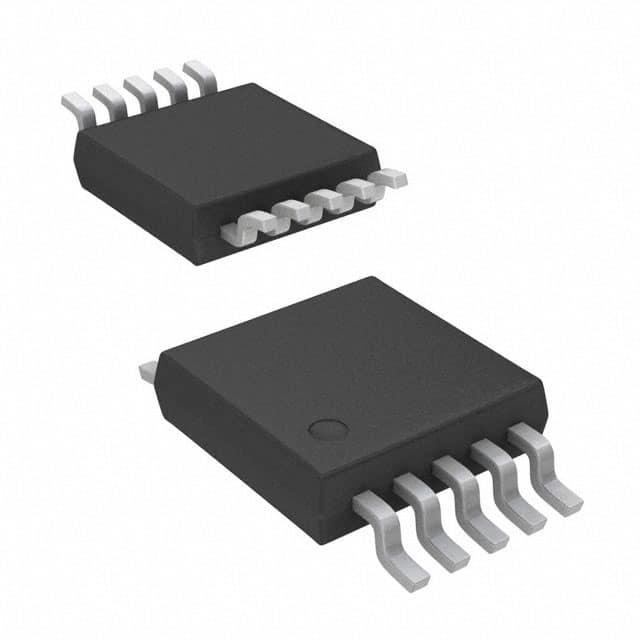

TPS60204DGS

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Charge Pump No 300KHz Fixed 1 3.3V 3.3V 3.6V 1.6V VSSOP-10 贴片安装 3mm*3mm*1.02mm
供应商型号: TPS60204DGS
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS60204DGS

TPS60204DGS概述


    产品简介


    TPS6020x系列:一种高效的电池供电解决方案
    TPS6020x是一款适用于电池供电设备的高效直流电源管理芯片,能够提供高达3.3V ±4%的稳定输出电压,且最大输出电流可达100mA。它采用超紧凑设计,仅需四个外部电容即可实现低纹波直流电源转换。TPS6020x广泛应用于便携式电子设备,如MP3播放器、掌上电脑(PDA)、医疗仪器及各种手持设备,是替代传统DC/DC变换器的理想选择。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 1.6V至3.6V |
    | 输出电压 | 3.3V ±4% |
    | 最大输出电流 | 100mA |
    | 纹波电压(峰峰值) | <5mV |
    | 工作温度范围 | -40°C至85°C |
    | 静态电流(关机模式) | 0.05μA |
    | 绝对最大输入电压 | 3.6V |
    | 存储温度范围 | -55°C至150°C |
    | 最大连续总功耗 | 424mW |

    产品特点和优势


    TPS6020x具有许多独特的功能和优势,使其成为电池供电设备的理想选择:
    1. 低输出纹波:采用推挽拓扑结构,可实现低于5mV的输出电压纹波,确保稳定的输出电压。
    2. 集成低电池检测器:内置低电池和电源良好检测功能,可及时发出低电池警告。
    3. 高效率:在轻负载下可达到高达90%的效率,减少电池消耗。
    4. 易于设计:仅需要四个外部电容,简化了设计过程,降低了成本。
    5. 超小封装:采用10针MSOP封装,适合空间受限的应用。

    应用案例和使用建议


    应用案例:
    - 两节电池到3.3V的转换:在便携式音频播放器或医疗设备中,将两节碱性电池转换为3.3V稳定电压。
    - 便携式手持设备:如PDA、组织器和无绳电话。
    使用建议:
    - 当输出电流低于LinSkip阈值时,系统会自动切换到脉冲跳过模式,从而提高轻载下的效率。
    - 在系统启动时,预充电输出电容可以缩短启动时间并限制浪涌电流。
    - 为确保低电池警告的准确性,建议使用具有较大线性瞬变处理能力的陶瓷电容并联到R2上。

    兼容性和支持


    - TPS6020x与常见的电池类型如碱性电池、镍镉电池和镍氢电池兼容,适用于多种便携式设备。
    - 产品可通过EN引脚同步到外部时钟信号,便于系统频率控制和干扰抑制。
    - Texas Instruments提供了详细的文档和技术支持,包括完整的参考设计和评估模块(TPS60200EVM-145)。

    常见问题与解决方案


    1. Q:如何设置低电池警告电压?
    - A:通过调整外部电阻R1和R2的比值来设定低电池警告电压。推荐R1和R2的总阻值在100kΩ至1MΩ之间。

    2. Q:系统启动过程中输出电容充电时间过长怎么办?
    - A:通过调整外部电容Ci的大小以加快输出电容的充电速度。建议选用低ESR电容以降低启动时间。
    3. Q:如何在关机模式下保护电池?
    - A:通过关闭EN引脚将电池与负载隔离,可使设备进入低功耗关机模式,静态电流降至0.05μA,延长电池寿命。

    总结和推荐


    TPS6020x作为一款高效、易用且集成度高的电源管理芯片,非常适合电池供电设备的应用。其卓越的性能、紧凑的设计和广泛的适用性使其在市场上具有强大的竞争力。因此,强烈推荐此产品用于各种电池供电的便携式设备。

TPS60204DGS参数

参数
同步整流器 No
输出数量 1
开关频率 300KHz
拓扑 Charge Pump
最大输入电压 3.6V
功能 Step-Up
最大输出电压 3.3V
输出类型 Fixed
最小输出电压 3.3V
最小输入电压 1.6V
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
