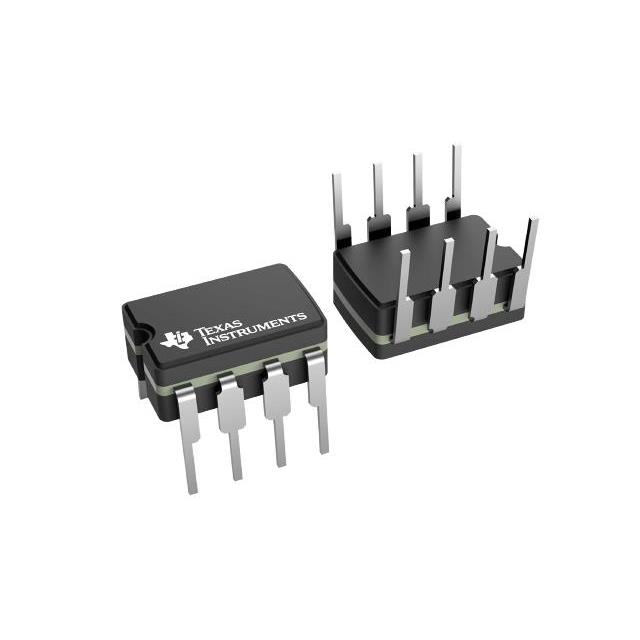

UCC1801J883B

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward Converter No 46KHz Transistor Driver 1 CDIP-8 通孔安装 9.6mm*6.67mm*5.08mm
供应商型号: UCC1801J883B
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC1801J883B

UCC1801J883B概述


    产品简介


    UCC1800/1/2/3/4/5 系列芯片是一系列高性能、低功耗的集成电路,专为离线和直流到直流固定频率电流模式开关电源而设计。这些器件适用于需要高集成度、小零件数量的应用场景,提供全面的控制和驱动组件,从而简化电源系统的开发。

    技术参数


    以下是UCC1800/1/2/3/4/5 系列的主要技术规格:
    - 启动供电电流: 100µA 典型值
    - 运行供电电流: 500µA 典型值
    - 工作频率范围: 高达1MHz
    - 内部软启动功能
    - 内部领先边缘电流感应信号消隐
    - 峰值输出电流: 1A
    - 电流感测到栅极驱动输出响应时间: 70ns
    - 参考电压精度: 1.5%

    产品特点和优势


    UCC1800/1/2/3/4/5 系列具有多种选择,适合不同的应用需求。例如,UCC1803 和 UCC1805 适用于电池操作系统,而 UCC1802 和 UCC1804 则适用于离线电源。它们的特点包括:
    - 内部软启动:有助于避免启动时的大电流冲击。
    - 领先边缘电流感应信号消隐:减少干扰并提高系统的稳定性。
    - 高精度参考电压:保证系统运行的准确性和可靠性。

    应用案例和使用建议


    UCC1800/1/2/3/4/5 系列被广泛应用于各种电源管理系统中,特别是在那些需要高效率和低功耗的应用中。例如,它们可以用于笔记本电脑的电源适配器、电信设备的直流转换模块等。为了更好地利用这些器件,建议:
    - 确保电路设计中考虑到了启动和停机的阈值电压,以保证可靠的电源管理。
    - 采用短且直接的接地线路以减少噪声。

    兼容性和支持


    UCC1800/1/2/3/4/5 系列与UC3842和UC3842A的引脚兼容,易于进行硬件替换和升级。德州仪器(TI)提供了详尽的技术支持文档和客户支持服务,确保用户能够轻松上手并高效解决问题。

    常见问题与解决方案


    1. 问题: 系统启动时出现大电流冲击。
    - 解决方案: 检查软启动设置,确保配置正确。增加外部电容以平滑启动过程。

    2. 问题: 输出电压波动较大。
    - 解决方案: 检查电流感应信号的滤波设置,确保滤波效果良好。同时检查负载是否稳定。

    总结和推荐


    UCC1800/1/2/3/4/5 系列凭借其高性能和低功耗,成为了电源管理系统中不可或缺的一部分。这些器件在多个领域都有出色的表现,尤其适合需要高效率和可靠性的应用场合。强烈推荐使用这些器件来构建高效的电源管理系统。

UCC1801J883B参数

参数
最小输出电压 -
开关频率 46KHz
最小输入电压 -
拓扑 Boost,Flyback,Forward Converter
输出数量 1
最大输出电压 -
功能 Step-Up,Step-Up/Step-Down
最大输入电压 -
同步整流器 No
输出类型 Transistor Driver
长*宽*高 9.6mm*6.67mm*5.08mm
通用封装 CDIP-8
安装方式 通孔安装
包装方式 管装

UCC1801J883B厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC1801J883B数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC1801J883B UCC1801J883B数据手册

UCC1801J883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
