LMR12010XMK/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 1.6MHz Adjustable 1 17V 800mV 20V 3V SOT-23-THIN 贴片安装,黏合安装
供应商型号: LMR12010XMK/NOPB
供应商: 国内现货
标准整包数: 1000

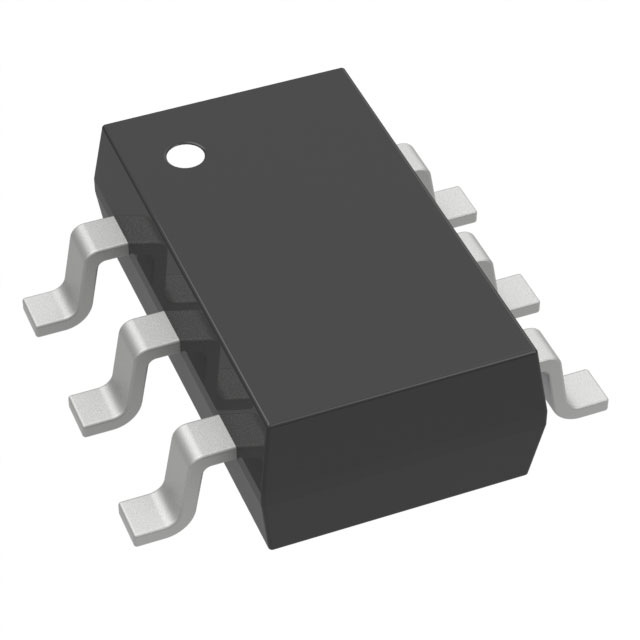

TEXAS INSTRUMENTS DC-DC稳压器 LMR12010XMK/NOPB

LMR12010XMK/NOPB概述


    产品简介


    LMR12010 高频降压 DC/DC 转换器
    LMR12010 是一款由德州仪器(Texas Instruments)生产的单片高频 PWM 降压 DC/DC 转换器,采用 SOT-23 封装形式。该器件通过内部补偿和先进的控制电路实现高效能调节,广泛应用于需要高性能、紧凑解决方案的各种领域。
    主要功能和应用领域:
    - 输入电压范围:3V 至 20V
    - 输出电压范围:0.8V 至 17V
    - 最大输出电流:1A
    - 工作频率:1.6 MHz 或 3 MHz(根据型号)
    - 应用领域包括但不限于点负载转换、空间受限的应用、电池供电设备、工业分布式电源应用、功率计及手持便携设备等。

    技术参数


    绝对最大额定值:
    - VIN:-0.5V 至 24V
    - SW 端子电压:-0.5V 至 24V
    - BootStrap 端子电压:-0.5V 至 30V
    - BootStrap 到 SW 端子电压差:-0.5V 至 6.0V
    - FB 端子电压:-0.5V 至 3.0V
    - EN 端子电压:-0.5V 至 (VIN + 0.3V)
    - 结温:150°C
    - 存储温度范围:-65°C 至 150°C
    - ESD 脆弱度:2kV
    推荐操作条件:
    - VIN:3V 至 20V
    - SW 端子电压:-0.5V 至 20V
    - Boost 端子电压:-0.5V 至 25V
    - Boost 到 SW 端子电压差:1.6V 至 5.5V
    - 结温范围:-40°C 至 +125°C
    电气特性:
    - 反馈电压(VFB):0.784V 至 0.816V
    - 开关频率(FSW):1.2 MHz 至 3.6 MHz
    - 最大占空比(DMAX):85% 至 92%
    - 最小占空比(DMIN):2% 至 8%
    - 开关导通电阻(RDS(ON)):300mΩ 至 600mΩ
    - 开关电流限制(ICL):1.2A 至 2.5A
    - 启动电流(IQ):1.5mA 至 2.5mA
    - 关断时启动电流(IQShutdown):30nA

    产品特点和优势


    主要特点:
    - 输入电压范围宽,可达到 3V 至 20V
    - 输出电压和电流灵活且稳定
    - 低功耗,低启动电流
    - 内部软启动功能减少冲击电流
    - 具备过流保护、热关断及过压保护功能
    优势:
    - 极高的开关频率允许使用小型化表面贴装电感和芯片电容
    - 出色的电源密度,适合空间受限的应用场景
    - 内部补偿简化设计流程,减少外部组件需求
    - 内置的欠压锁定和超低待机电流使系统更加节能

    应用案例和使用建议


    典型应用:
    - 从 3.3V、5V 和 12V 铁轨进行点负载转换
    - 工业分布式电源系统中的应用
    - 搭载于电池供电设备中
    使用建议:
    - 在使用时确保输入和输出电压符合推荐范围以避免损坏
    - 选择合适的电感和电容,尤其在高电流应用下注意散热设计
    - 使用并联的小陶瓷电容器(如 6.3V、0.1μF)来保持 BootStrap 电压稳定,防止瞬态电流冲击
    - 为提高效率,在条件允许的情况下尽量使 VBOOST 大于 VSW 2.5V

    兼容性和支持


    兼容性:
    - 该器件设计旨在与其他标准组件兼容,适用于各种系统集成
    支持和服务:
    - 厂商提供丰富的文档和技术支持,包括在线设计工具(WEBENCH® Power Designer)
    - 可以通过厂商网站获取更新通知和社区资源,及时了解产品更新和技术讨论

    常见问题与解决方案


    常见问题与解决方案:
    - Q: 设备无法启动?
    - A: 检查 EN 引脚是否接收到逻辑高信号;确认所有引脚连接正确,且 VVIN 在推荐范围内。

    - Q: 效率低于预期?
    - A: 优化布局设计,特别是考虑电感和电容的选择与位置;检查输入电容是否足够,减小纹波影响。

    总结和推荐


    综上所述,LMR12010 是一款具有强大功能和灵活性的高频降压 DC/DC 转换器,其显著优势在于其出色的效率、宽泛的工作电压范围和高可靠性。无论是对于空间受限的应用还是需要紧凑设计的产品,LMR12010 都是理想选择。考虑到其卓越的功能和性价比,强烈推荐在各种直流电源转换应用中使用此产品。

LMR12010XMK/NOPB参数

参数
拓扑 Buck
最大输出电压 17V
功能 Step-Down
输出数量 1
同步整流器 No
输出类型 Adjustable
最小输入电压 3V
最大输入电压 20V
最小输出电压 800mV
开关频率 1.6MHz
3.05mm(Max)
1.75mm(Max)
1mm(Max)
通用封装 SOT-23-THIN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR12010XMK/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR12010XMK/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR12010XMK/NOPB LMR12010XMK/NOPB数据手册
