TPS82150SILT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 2MHz Adjustable 1 900mV~6V 900mV 17V 3V USIP-8 贴片安装,黏合安装 3mm*2.8mm*1.5mm
供应商型号: TPS82150SILT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS82150SILT

TPS82150SILT概述


    产品简介

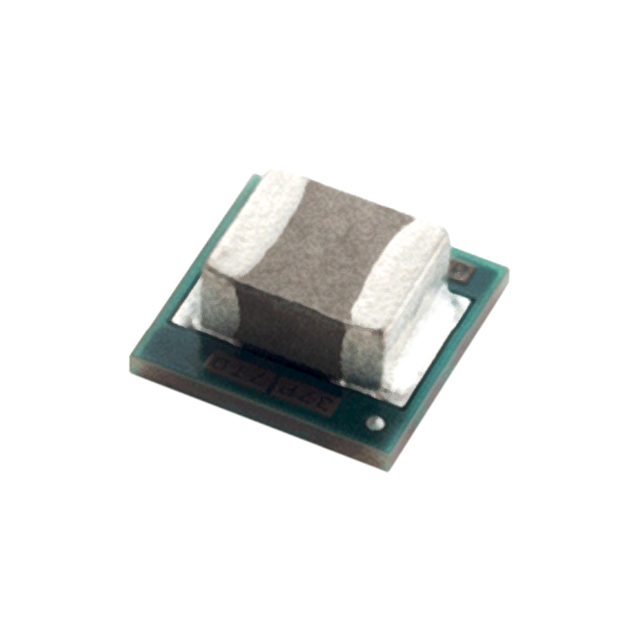

    TPS82150 是一款由德州仪器(Texas Instruments)开发的17V输入1A同步降压转换器微型SiP(MicroSiP™)模块,集成有电感器。此产品设计主要用于实现小尺寸、高效率的电源解决方案。TPS82150广泛应用于工业、电信网络和固态硬盘等领域。它通过集成的同步降压转换器和电感器简化了设计,减少了外部组件,节省了PCB空间。

    技术参数


    - 输入电压范围:3.0V至17V
    - 输出电流:最高1A
    - 转换效率:在不同负载下具有高效率,例如,在12V输入和1A输出时,负载为100m时的效率超过80%
    - 开关频率:通常为2.0 MHz
    - 启动模式:具有软启动和电压跟踪功能
    - 工作温度范围:-40°C 至 125°C
    - 热关断保护:当温度超过160°C时启动热关断保护
    - 封装:8针MicroSiP封装(尺寸为3.0mm x 2.8mm x 1.5mm)

    产品特点和优势


    1. 紧凑设计:采用3.0mm x 2.8mm x 1.5mm的小尺寸MicroSiP封装,适合自动化装配。
    2. 高效能:在轻负载条件下自动进入省电模式(Power Save Mode),将功耗降到最低。
    3. 宽输入电压范围:输入电压范围从3.0V到17V,适应多种电源输入。
    4. 高精度输出电压调节:通过内置的误差放大器,实现稳定的输出电压调节。
    5. 快速响应:采用DCS-Control™拓扑结构,提供优秀的负载瞬态性能。

    应用案例和使用建议


    TPS82150适用于多种应用场景,如工业控制、电信设备和固态硬盘。对于需要高效率、紧凑设计和高稳定性的应用场合,这款模块是理想选择。在实际使用中,可以考虑以下建议:
    - 在设计电源系统时,注意散热管理,特别是在高温环境下。
    - 选用适当的电容值来优化输出电压纹波和效率。
    - 配合使用WEBENCH® Power Designer进行设计,确保最佳性能和可靠性。

    兼容性和支持


    TPS82150可与德州仪器的其他产品如TPS82130和TPS82140实现管脚兼容,便于替换和升级。制造商提供了丰富的技术支持资源,包括文档更新通知、社区资源和技术文档,以帮助用户顺利使用该产品。

    常见问题与解决方案


    1. 启动问题:如果模块无法启动,请检查输入电压是否在正常范围内,并确保EN引脚正确配置。
    2. 过热问题:确保良好的散热条件,特别是在高负载情况下。如果持续过热,检查是否有不良接触或连接问题。
    3. 输出电压不稳:检查反馈电路(FB)是否正确连接,并确保输出电容足够大以减少输出纹波。

    总结和推荐


    TPS82150 是一款出色的电源管理模块,集成了多种先进的功能和高效的电源转换技术。其紧凑的设计、宽输入电压范围、高效率和高可靠性使其成为众多应用的理想选择。强烈推荐在需要高效、小型化电源解决方案的应用中使用TPS82150。

TPS82150SILT参数

参数
最大输出电压 900mV~6V
同步整流器 -
最大输入电压 17V
功能 -
最小输入电压 3V
拓扑 -
开关频率 2MHz
最小输出电压 900mV
输出数量 1
输出类型 Adjustable
长*宽*高 3mm*2.8mm*1.5mm
通用封装 USIP-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

TPS82150SILT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS82150SILT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS82150SILT TPS82150SILT数据手册

TPS82150SILT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.175
2000+ ¥ 18.6875
3000+ ¥ 18.2
库存: 2000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 19175
