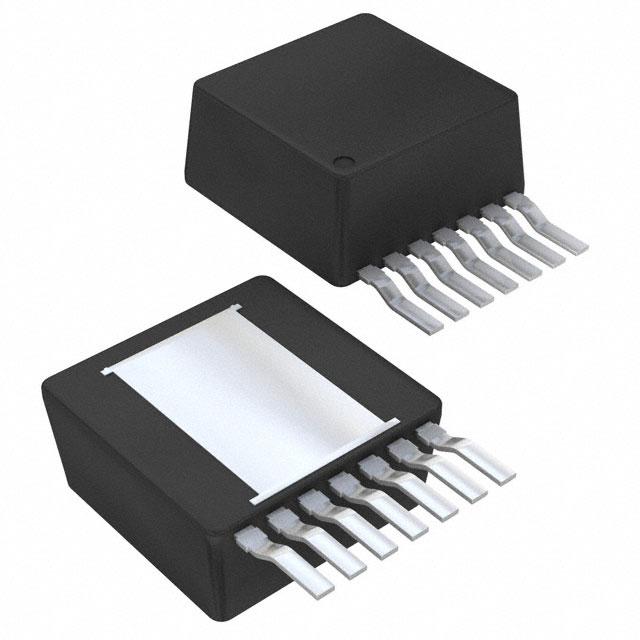

LMZ10505EXTTZE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1MHz Adjustable,DC 1 800mV~5V 800mV 5.5V 2.95V TO-PMOD-7 贴片安装 10.2mm*9.9mm*4.6mm
供应商型号: LMZ10505EXTTZE/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ10505EXTTZE/NOPB

LMZ10505EXTTZE/NOPB概述

    LMZ10505EXT 5-A Power Module: Comprehensive Overview

    1. 产品简介


    LMZ10505EXT 是一款高效能的电源模块,设计用于各种严苛和坚固的应用场景。该模块集成了一个屏蔽电感器,能够在2.95 V至5.5 V的输入电压范围内提供最高5 A的输出电流。它适用于多种应用,如点负载转换、空间受限应用和噪声敏感应用(例如通信设备和医疗设备)。

    2. 技术参数


    以下为LMZ10505EXT的主要技术规格和性能参数:
    - 输入电压范围:2.95 V 至 5.5 V
    - 输出电压范围:0.8 V 至 5 V
    - 最大总输出功率:25 W
    - 输出电流:最高可达5 A
    - 频率:1 MHz 固定频率 PWM 调制
    - 反馈电压精度:±1.63%(全温度范围)
    - 效率:峰值效率高达96.1%,满载效率可达93.1%

    3. 产品特点和优势


    - 集成屏蔽电感器:减少了电磁干扰,提高了电磁兼容性。
    - 灵活的启动顺序控制:通过外部软启动、跟踪和精确使能,可以实现灵活的启动顺序。
    - 保护机制:内置过流保护、热关断、输入欠压锁定和预偏置启动功能,增强了可靠性。
    - 标准引脚布局:便于安装和制造,支持手焊和机器焊接。
    - 与同系列模块兼容:与其他型号(如LMZ10503EXT和LMZ10504EXT)引脚兼容,方便升级替换。

    4. 应用案例和使用建议


    LMZ10505EXT广泛应用于点负载转换、空间受限应用和噪声敏感应用。例如,在数据中心和电信基础设施中,它可以用作FPGA和ASIC的电源解决方案。对于需要严格电源管理的应用,LMZ10505EXT的高效率和低噪声特性使其成为理想选择。
    使用建议:
    - 确保输入电容放置靠近VIN和GND引脚,以减少寄生电感。
    - 使用外部补偿组件调整快速响应时间,同时允许使用陶瓷或电解电容器作为输出电容。

    5. 兼容性和支持


    LMZ10505EXT与同系列其他模块(如LMZ10503EXT和LMZ10504EXT)完全引脚兼容,方便进行硬件升级。德州仪器提供了WEBENCH® Power Designer工具,帮助用户创建自定义设计。此外,德州仪器还提供了详尽的技术文档和应用支持。

    6. 常见问题与解决方案


    - 问题:如何设置启动顺序?
    解答:使用外部软启动电容器设置启动速率,并可配置跟踪功能以实现精确的启动顺序。

    - 问题:如何处理过流情况?
    解答:LMZ10505EXT内置了无损耗逐周期峰值电流限制保护,可以在发生过流或短路故障时自动关闭。
    - 问题:在高温环境下如何保持稳定性?
    解答:该模块具有良好的热稳定性,能够在高环境温度下正常工作,且通过了严格的振动和冲击测试。

    7. 总结和推荐


    LMZ10505EXT是一款高性能、高可靠性的电源模块,适用于各种严苛和坚固的应用场景。其卓越的电气特性、良好的热稳定性和完善的保护机制使其在市场上具备较强的竞争力。因此,我强烈推荐使用LMZ10505EXT,特别是在对电源转换效率和稳定性的要求较高的应用中。

LMZ10505EXTTZE/NOPB参数

参数
输出类型 Adjustable,DC
功能 -
开关频率 1MHz
最小输入电压 2.95V
最大输入电压 5.5V
最小输出电压 800mV
最大输出电压 800mV~5V
拓扑 -
同步整流器 -
输出数量 1
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-PMOD-7
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

LMZ10505EXTTZE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ10505EXTTZE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ10505EXTTZE/NOPB LMZ10505EXTTZE/NOPB数据手册

LMZ10505EXTTZE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 146.6386
2000+ ¥ 142.9105
3000+ ¥ 139.1824
库存: 7000
起订量: 1000 增量: 45
交货地:
最小起订量为:1000
合计: ¥ 146638.6
