PTH03000WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 700KHz Adjustable,DC 1 900mV~2.5V 900mV 3.6V 3V DIP 通孔安装 19.1mm*12.7mm*8.6mm
供应商型号: PTH03000WAD
供应商: 国内现货
标准整包数: 1000

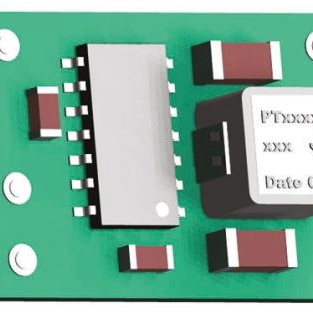

TEXAS INSTRUMENTS DC-DC稳压器 PTH03000WAD

PTH03000WAD概述

    PTH03000W — 3.3-V Input 6-A, 3.3-V Input Non-Isolated Wide-Output Adjust Power Module

    1. 产品简介


    PTH03000W 是一款非隔离型电源模块,专门设计用于满足电信、工业及通用电路中的低功率双电压系统需求。这些模块具备紧凑的设计(尺寸约等于半枚邮票)和高性能,采用双面表面贴装工艺和同步整流技术,能够提供高达6安培的输出电流,同时占用非常小的PCB面积。这款电源模块非常适合空间有限且成本敏感的应用场景。

    2. 技术参数


    - 输入电压范围:3.3 V
    - 输出电压范围:0.9 V 至 2.5 V
    - 最大输出电流:6 A
    - 工作效率:最高可达95%
    - 功率密度:115 W/in³
    - 温度范围:–40°C 至 +85°C
    - 保护特性:过温保护、输出电流限制、欠压锁定(UVLO)
    - 工作频率:700 kHz
    - 输出电容:外部输出电容为可选,推荐值为100 μF

    3. 产品特点和优势


    - 高功率密度:达到115 W/in³,使得产品在空间受限的应用中表现出色。
    - 宽泛的输出电压调整范围:可以调节至0.9 V至2.5 V,适应多种不同的负载需求。
    - 高效能:在多个输出电压下均可实现高效率,最高可达95%。
    - 集成保护机制:包含过温保护、输出电流限制、欠压锁定等多重保护措施,确保系统的稳定运行。
    - 方便调整的输出电压:通过连接一个单外部电阻即可调整输出电压,调整范围广泛。

    4. 应用案例和使用建议


    PTH03000W 广泛应用于电信、工业和通用电路中,特别是在使用DSP、微处理器或ASIC的低功耗双电压系统中。根据技术手册中的应用案例,这款电源模块特别适合用于要求高效能、紧凑尺寸的应用场景。对于使用过程中可能遇到的瞬态响应问题,建议在负载侧增加适当的输出电容以改善瞬态响应性能。具体选择电容类型和容量时,可以参考制造商提供的应用笔记和计算方法,以确保最优的性能。

    5. 兼容性和支持


    PTH03000W 模块提供了多种封装选项,包括水平插件(EUS)和表面贴装(EUT)。与这些封装相匹配的其他电子元器件应遵循相关的规范进行选择,以确保良好的电气特性和机械兼容性。制造商 TI 提供详尽的技术文档和支持,用户可以通过其官方网站(http://power.ti.com)获取进一步的帮助信息。

    6. 常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过连接一个单外部电阻(Rset)来设置输出电压,推荐电阻值可以在技术手册的表格中查到,也可以使用公式进行计算。电阻应直接连接到Vo Adjust和GND引脚之间,并且推荐使用具有100 ppm/°C或更好的温度稳定性的0.1 W 1%精度电阻。

    - 问题2:如何处理瞬态响应问题?
    - 解决方案:为了改善瞬态响应,可以在负载侧添加适当的输出电容。技术手册中推荐的最小电容值为100 μF,具体的电容类型和数量取决于应用的具体需求。参考应用笔记中的指导可以帮助选择合适的电容。

    7. 总结和推荐


    综上所述,PTH03000W 是一款高效、紧凑且多功能的电源模块,适用于多种应用场景。其优异的性能指标、丰富的保护机制和广泛的输出电压调整范围使其在市场上具备较强的竞争力。此外,TI 提供的详尽技术支持也使得用户能够在使用过程中获得更好的体验。总体来看,PTH03000W 是值得推荐的优秀产品。

PTH03000WAD参数

参数
最大输出电压 900mV~2.5V
输出数量 1
输出类型 Adjustable,DC
最小输入电压 3V
拓扑 -
最大输入电压 3.6V
开关频率 700KHz
同步整流器 -
功能 -
最小输出电压 900mV
长*宽*高 19.1mm*12.7mm*8.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTH03000WAD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH03000WAD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH03000WAD PTH03000WAD数据手册

PTH03000WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 90.2582
2000+ ¥ 87.9635
3000+ ¥ 85.6688
库存: 2000
起订量: 1000 增量: 56
交货地:
最小起订量为:1000
合计: ¥ 90258.2
直接购买
加入购物车
