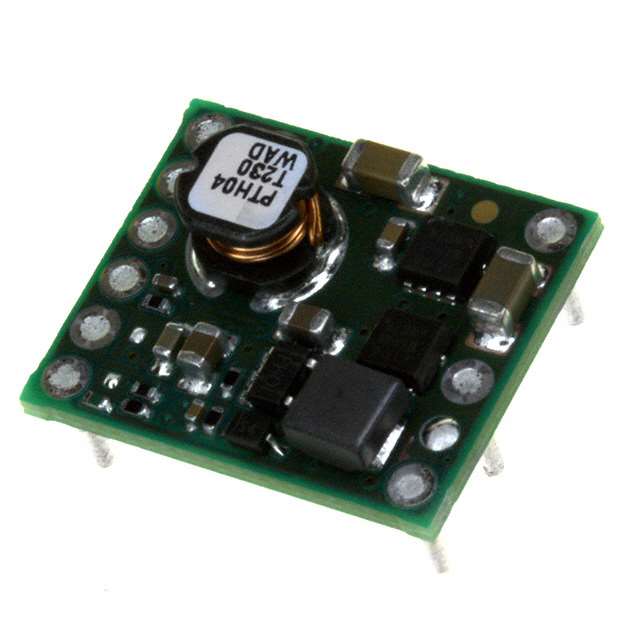

PTH04T230WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz Adjustable 1 690mV~3.6V 690mV 5.5V 2.2V DIP 通孔安装 19.1mm*15.7mm*8.6mm
供应商型号: PTH04T230WAD
供应商: 云汉优选
标准整包数: 50
TEXAS INSTRUMENTS DC-DC稳压器 PTH04T230WAD

PTH04T230WAD概述


    产品简介


    PTH04T230W 和 PTH04T231W 是由德州仪器(Texas Instruments)生产的高性能非隔离式电源模块,适用于2.2V到5.5V的输入电压范围。这两款产品均支持高达6A的输出电流,并具有丰富的功能集,包括快速瞬态响应(TurboTrans™技术)、智能同步(SmartSync技术)、预偏置启动等。PTH04T230W 和 PTH04T231W 广泛应用于复杂多电压系统、微处理器、总线驱动器等领域。

    技术参数


    | 参数 | PTH04T230W / PTH04T231W |

    | 输出电流 | 最大 6 A |
    | 输入电压范围 | 2.2 V 至 5.5 V |
    | 输出电压调整范围 | 0.69 V 至 3.6 V |
    | 效率 | 高达 96% |
    | 过流保护 | 非锁定,自动复位 |
    | 工作温度范围 | -40°C 至 85°C |
    | 安全认证 | UL60950、CSA 22.2 950、EN60950、VDE |

    产品特点和优势


    PTH04T230W 和 PTH04T231W 具有多种独特功能和优势。其核心技术TurboTrans™能够在满足目标电压偏差规范的同时优化瞬态响应,并减少外部输出电容器的需求。SmartSync技术使得多个模块之间的切换频率同步变得简单,简化了电磁干扰抑制任务。此外,它们具有较高的能效、过流和过温保护功能,确保在各种负载条件下都能稳定运行。

    应用案例和使用建议


    PTH04T230W 和 PTH04T231W 在先进计算和服务器应用中非常有用,尤其是在使用2.5V、3.3V或5V中间总线架构的情况下。例如,在数据中心环境中,这些电源模块能够高效地管理复杂的多电压系统。为了获得最佳性能,建议在使用TurboTrans技术时增加陶瓷电容器的数量,并选择低ESR(等效串联电阻)的电容器。

    兼容性和支持


    PTH04T230W 和 PTH04T231W 具备广泛的兼容性,支持与其他标准电子元件和设备配合使用。德州仪器提供了详尽的技术支持和维护服务,以确保客户能够充分利用这些产品的潜力。建议参考相关应用指南和应用笔记,以便更好地理解如何配置和优化这些电源模块。

    常见问题与解决方案


    1. 问:模块无法正常启动?
    - 答:请检查输入电压是否在规定的范围内(2.2V 至 5.5V)。确认输入端有足够的陶瓷电容器,并且所有连接正确无误。

    2. 问:瞬态响应不佳?
    - 答:如果使用TurboTrans技术,请确保已正确配置输出电容器和相应的ESR值。必要时,可以咨询德州仪器的应用工程师获取更多指导。

    3. 问:输出电压不稳定?
    - 答:请检查RSET电阻是否正确设置,确保输出电压在预期范围内。同时,检查是否有外部噪声干扰,适当添加滤波电容。

    总结和推荐


    PTH04T230W 和 PTH04T231W 是理想的高性能非隔离式电源模块,适用于复杂多电压系统的电源管理。凭借其卓越的效率、快速的瞬态响应能力和广泛的应用场景,这些产品在市场上具有强大的竞争力。强烈推荐用于需要高可靠性、高性能电源解决方案的应用场合。

PTH04T230WAD参数

参数
开关频率 300KHz
最小输入电压 2.2V
功能 -
拓扑 -
输出类型 Adjustable
最大输出电压 690mV~3.6V
输出数量 1
同步整流器 -
最大输入电压 5.5V
最小输出电压 690mV
长*宽*高 19.1mm*15.7mm*8.6mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
