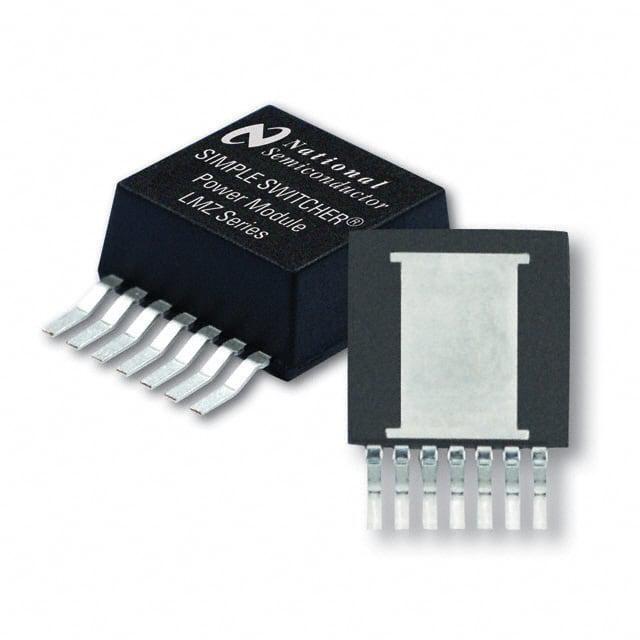

LMZ22003TZ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 DCDC转换芯片, 最大输出6 V 3A, 最大输入20 V, 可调输出
供应商型号: LMZ22003TZ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ22003TZ/NOPB

LMZ22003TZ/NOPB概述


    产品简介


    LMZ22003 3-A SIMPLE SWITCHER® 电源模块
    LMZ22003 是一款简单易用的降压直流-直流转换器,专为需要驱动高达3安培负载的应用而设计。该模块集成屏蔽电感器,采用标准引脚布局,有助于简化印刷电路板(PCB)设计,并适用于时间敏感型项目和空间受限的高热需求应用。此外,它支持负输出电压应用,非常适合工业和通信系统中的点对点供电转换。
    主要功能:
    - 集成屏蔽电感器
    - 简化PCB布局
    - 650 kHz到950 kHz可同步频率输入
    - 灵活的启动顺序控制,包括外部软启动、跟踪和精度使能
    - 内置过电流保护,如输入欠压锁定(UVLO)和输出短路保护
    应用领域:
    - 点对点供电转换,来自12伏输入总线
    - 时间敏感型项目和空间受限应用
    - 负输出电压应用

    技术参数


    主要技术规格:
    - 输入电压范围:6 V 至 20 V
    - 输出电压范围:0.8 V 至 6 V
    - 最大输出电流:3 A
    - 最大输出功率:18 W
    - 工作频率范围:650 kHz 到 950 kHz
    - 效率:最高可达92%
    - 封装类型:7-pin NDW封装
    - 环境温度范围:-40°C 到 125°C
    详细技术参数:
    - 启用控制:阈值点为1.279 V,内部存在21 µA源电流以实现可编程滞回
    - 软启动:典型时间为1.6 ms
    - 电流限制:3.4 A
    - 内部开关振荡器:自由运行频率为711 kHz至914 kHz
    - 效率:在12 V输入下,3.3 V输出时,满载效率达85%

    产品特点和优势


    产品优势:
    - 高效率减少系统热量产生,提高可靠性
    - 低组件数量,仅需5个外部组件
    - 低输出电压纹波
    - 支持WEBENCH®电源设计工具,便于快速设计验证
    - 针脚兼容LMZ23605/LMZ23603/LMZ22005

    应用案例和使用建议


    应用案例:
    - 用于FPGA和ASIC的快速瞬态响应电源
    - 负输出电压应用,如电信和数据中心的辅助电源
    使用建议:
    - 在复杂的设计中,确保外部电容和电阻的选择符合器件的电气特性,以避免电压不稳定。
    - 对于热管理,推荐将模块焊接到PCB上,通过铜层和散热通孔来增加散热面积。
    - 在同步操作中,尽量保持同步信号稳定,避免频率漂移影响整体系统性能。

    兼容性和支持


    兼容性:
    - 针脚兼容其他SIMPLE SWITCHER®系列产品,如LMZ23605、LMZ23603和LMZ22005。
    支持和服务:
    - 厂商提供详尽的技术文档和工具支持,包括WEBENCH®电源设计工具、评估板和详细的样片数据。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题1:如何实现正确的启动顺序?
    解决方案: 使用外部软启动电容连接到SS/TRK引脚,实现所需的软启动时间和启始电压序列。

    - 问题2:如何进行故障保护?
    解决方案: 检查输入电压是否超出规定的范围,并检查输出是否有短路。可通过检测器件内部的UVLO和OVP功能来监控和预防这些问题。

    总结和推荐


    综上所述,LMZ22003是一款高效、易于使用的电源模块,非常适合各种点对点供电应用。其高效率、可靠的热管理和便捷的设计使它在市场上具有显著的竞争优势。对于需要在高热环境下工作的设计人员而言,它是一个理想的选择。因此,我们强烈推荐此产品作为高效稳定的电源解决方案。

LMZ22003TZ/NOPB参数

参数
同步整流器 -
最大输出电压 800mV~6V
最大输入电压 20V
输出类型 Adjustable,DC
最小输出电压 800mV
拓扑 Buck
输出数量 1
最小输入电压 6V
开关频率 650KHz~950KHz
功能 -
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-PMOD-7
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LMZ22003TZ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
