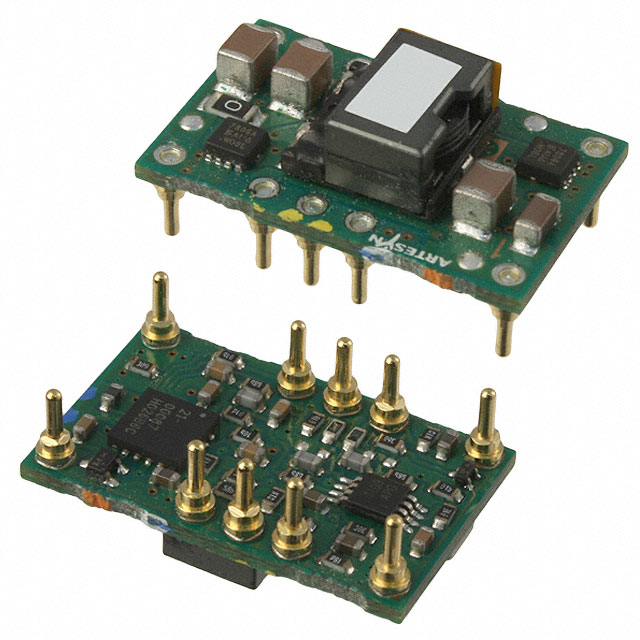

PTH12060WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz Adjustable 1 1.2V~5.5V 1.2V 13.2V 10.8V DIP 通孔安装 25.4mm*15.7mm*8.9mm
供应商型号: 14M-PTH12060WAH
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH12060WAH

PTH12060WAH概述

    PTH12060W/L 非隔离宽输出电源模块技术手册

    产品简介


    PTH12060W/L 系列是德州仪器公司(Texas Instruments)推出的一款非隔离式电源模块,属于新一代完整的直流到直流转换器产品系列。该系列产品具有小型封装(尺寸为1英寸×0.62英寸,即25.4毫米×15.75毫米),适用于需要高达10安培负载电流的应用场合。PTH12060W/L系列可在12伏输入电压下工作,提供广泛输出电压调节范围(W型设备:1.2伏至5.5伏;L型设备:0.8伏至1.8伏)。这种电源模块特别适合空间受限且包含多个处理器的复杂数字系统。

    技术参数


    - 输入电压范围:10.8伏至13.2伏
    - 输出电流范围:最高可达10安培
    - 效率:最高可达95%
    - 功率密度:225瓦/立方英寸
    - 输出电压调整范围:W型设备:1.2伏至5.5伏;L型设备:0.8伏至1.8伏
    - 工作温度范围:-40°C 至 85°C
    - 安全认证:UL/IEC/CSA C22.2 60950-1 认证
    - 启动能力:可进行预偏置启动
    - 过流保护:非锁存型,自动重置
    - 其他特性:输出电压检测、上下边沿控制、欠压锁定、Auto-Track™ 序列化等

    产品特点和优势


    PTH12060W/L的主要优势在于其紧凑的设计、高效率和广泛的输出电压调整范围。Auto-Track™ 序列化功能简化了供电系统的电压序列化任务,使模块能够跟踪任何外部电压,方便了系统的管理和调试。此外,该模块还具备过流保护和欠压锁定功能,提高了系统运行的可靠性和安全性。

    应用案例和使用建议


    PTH12060W/L系列广泛应用于复杂数字系统中,例如高性能计算平台、网络通信设备和数据中心等。在实际使用过程中,建议通过连接外部电阻来精确设置输出电压,以确保最佳性能。对于负载较大或瞬态响应要求较高的应用场景,可以通过添加额外的输出电容来改善瞬态响应。

    兼容性和支持


    PTH12060W/L模块与点负载联盟(Point-of-Load Alliance,POLA™)兼容,便于集成到现有的系统中。德州仪器提供了详尽的技术支持和维护服务,包括在线文档、应用指南和客户支持热线等。

    常见问题与解决方案


    - 问题:如何设置输出电压?
    解决方案:通过在输出调节引脚(VO Adjust)和地之间连接一个精密电阻来设置输出电压。具体值可参考数据表中的推荐电阻值。
    - 问题:如何启动模块?
    解决方案:根据应用信息中的描述,模块可以在非预偏置输出下启动,通过Auto-Track功能进行控制。
    - 问题:如何实现输出电压的上/下边缘控制?
    解决方案:利用Margin Up/Down控制引脚,并通过外接电路进行相应的控制。

    总结和推荐


    PTH12060W/L是一款高效、可靠的非隔离式电源模块,适用于多种复杂电子系统。其紧凑的外形、高效率和丰富的功能使其在市场上具有很强的竞争力。德州仪器提供的全面技术支持进一步提升了该产品的吸引力。强烈推荐给需要高性能、小尺寸电源解决方案的应用场合。
    本文档基于德州仪器(Texas Instruments)的PTH12060W/L技术手册编写,涵盖了产品概述、技术参数、应用场景、使用建议和支持等内容。希望这份报告能帮助您更好地理解和使用该产品。

PTH12060WAH参数

参数
最大输入电压 13.2V
输出数量 1
最小输入电压 10.8V
功能 -
拓扑 -
最大输出电压 1.2V~5.5V
最小输出电压 1.2V
输出类型 Adjustable
开关频率 400KHz
同步整流器 -
长*宽*高 25.4mm*15.7mm*8.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘
