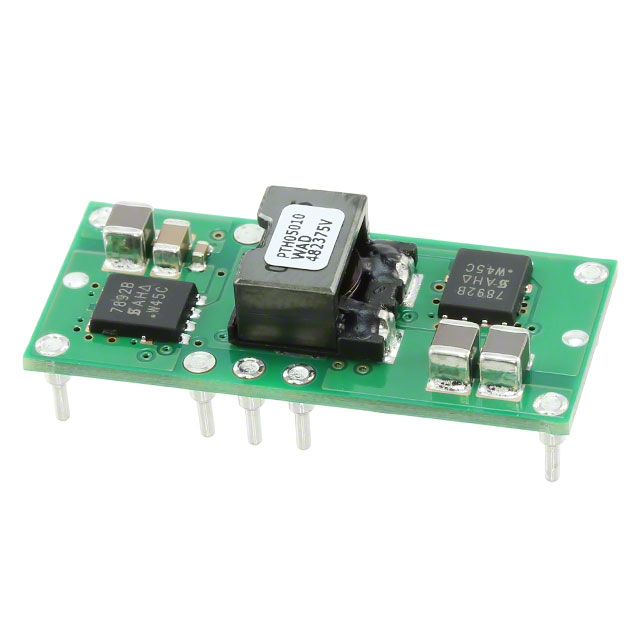

PTH05010WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz Adjustable,DC 1 800mV~3.6V 800mV 5.5V 4.5V DIP-10 通孔安装 34.8mm*15.7mm*8.9mm
供应商型号: PTH05010WAD
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 PTH05010WAD

PTH05010WAD概述

    # 15-A, 5-V Input Non-Isolated Wide-Output Adjust Power Module

    产品简介


    基本介绍
    PTH05010系列是一款非隔离式电源模块,设计用于提供高性能和灵活性。其核心优势在于能够输出高达15安培的电流,同时具备宽范围输出调整能力(0.8V至3.6V),非常适合复杂多处理器数字系统的点对点负载供电需求。此模块尺寸紧凑,采用双面表面贴装工艺,具有高效率和行业领先的特性,是现代数字系统设计的理想选择。
    主要功能与应用领域
    - 主要功能:输出电压范围可调,最高可达15A,内置多种保护功能(如过流保护、欠压锁定等),支持电压跟踪和调校。
    - 应用领域:广泛应用于需要高精度和高效能的数字系统中,如工业控制、通信设备、服务器、计算机及网络设备等。

    技术参数


    以下是PTH05010模块的技术规格:
    | 参数 | 范围/数值 | 单位 |
    |
    | 输入电压范围 | 4.5–5.5 | V |
    | 输出电流 | 0–15 | A |
    | 输出电压范围 | 0.8–3.6 | V |
    | 效率 | 最高达96 | % |
    | 工作温度范围 | -40至+85 | °C |
    | 封装尺寸 | 34.8mm×15.75mm | mm² |
    | 重量 | 5 | g |

    产品特点和优势


    PTH05010模块的核心优势在于其高度集成化设计和强大的功能集。以下是其主要特点:
    - 高功率密度:160W/in³的功率密度使其能够在有限的空间内实现高效的能量转换。
    - 自动跟踪功能:支持多个模块间的电压同步控制,简化了多电压供电系统的电压管理。
    - 全面保护机制:包括过流保护、短路保护、欠压锁定等多重安全措施,确保长期稳定运行。
    - 出色的热管理:通过优化的热设计,在自然对流或风扇辅助条件下均可有效散热。
    - 行业认证:符合多项国际标准(如UL 1950、CSA 22.2 950、EN60950等),满足全球市场的需求。

    应用案例和使用建议


    典型应用场景
    PTH05010模块广泛应用于以下场景:
    - 多电压复杂系统:如高性能服务器、路由器、交换机等。
    - 高精度设备:如医疗成像设备、测试测量仪器等。
    - 数据中心设备:为大型数据中心提供稳定的电源供应。
    使用建议
    为了确保最佳性能,建议遵循以下几点:
    1. 确保输入电容值不低于470μF,并选用低ESR的电容器以减少高频纹波。
    2. 根据所需输出电压正确选择电阻值Rset,具体计算公式参见数据手册。
    3. 在负载波动较大的情况下,额外添加外部输出电容(如330μF)以改善瞬态响应。
    4. 定期检查环境温度和气流条件,避免因过热导致性能下降。

    兼容性和支持


    兼容性
    PTH05010模块与其他符合标准接口规范的电子元器件完全兼容,特别是在电源管理系统中可无缝对接各类模块化组件。此外,该产品与Point-of-Load Alliance (POLA)协议兼容,进一步增强了其通用性。
    支持和服务
    TI(Texas Instruments)为用户提供详尽的技术文档和支持服务,包括在线资源访问(http://power.ti.com)、应用指南、样片申请及技术支持热线等。用户可通过这些渠道获取最新资料和技术解答。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方案:
    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查Rset阻值是否准确,重新校准。 |
    | 瞬态响应不达标 | 增加输出电容容量或更换低ESR电容器。 |
    | 输入电流过高 | 确认输入电压是否在额定范围内,调整负载分布。 |
    | 模块启动失败 | 检查连接线缆是否松动或接触不良。 |

    总结和推荐


    综上所述,PTH05010是一款兼具高效能与多功能性的电源模块,特别适合于高要求的应用环境。其卓越的性能、灵活的设计和广泛的支持使其成为当今电子系统设计师的理想选择。我们强烈推荐这款产品给需要稳定可靠电源解决方案的用户群体。
    如果您正在寻找一款能够在紧凑空间内提供强大电力支持且易于集成的产品,PTH05010无疑是一个值得信赖的选择。无论是在数据中心、工业自动化还是其他高端应用领域,它都能展现出色的表现。

PTH05010WAD参数

参数
最大输出电压 800mV~3.6V
开关频率 300KHz
拓扑 -
功能 -
输出类型 Adjustable,DC
最小输出电压 800mV
同步整流器 -
输出数量 1
最小输入电压 4.5V
最大输入电压 5.5V
长*宽*高 34.8mm*15.7mm*8.9mm
通用封装 DIP-10
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
