LM2598T-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 150KHz Adjustable 1 37V 1.2V 40V 4.5V TO-220-7 通孔安装 10.16mm*4.57mm*8.69mm
供应商型号: LM2598T-ADJ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2598T-ADJ/NOPB

LM2598T-ADJ/NOPB概述


    产品简介


    LM2598简单开关电源转换器是一款高效、集成的单片开关调节器,主要用于将输入电压降压(Buck)至所需的稳定输出电压。它适用于多种类型的输出电压,包括固定值(3.3V、5V、12V)和可调版本,输出电压范围可从1.2V到37V。该器件具有1A的输出电流能力,支持输入电压范围高达40V,非常适合高效率、高性能的电源设计。

    技术参数


    技术规格:
    - 输入电压范围:4.5V至40V
    - 输出电压范围:1.2V至37V
    - 工作温度范围:-25°C至125°C
    - 固定输出电压版本:3.3V、5V、12V
    - 可调输出电压范围:1.2V至37V
    性能参数:
    - 输出电流:1A
    - 开关频率:150kHz
    - 效率:最高可达90%
    - 启动延迟:内置软启动功能
    - 保护功能:过温保护、过流保护、欠压锁定
    电气特性:
    - 额定负载下的效率:
    - 3.3V输出:78%
    - 5V输出:82%
    - 12V输出:90%

    - 饱和电压:≤1.2V
    - 最大工作电流:1.5A
    - 启动电流:85μA

    产品特点和优势


    独特功能和优势:
    - 高效能:高开关频率(150kHz)允许使用较小尺寸的滤波组件,简化设计。
    - 宽输入电压范围:输入电压最高可达40V,适应更广泛的供电需求。
    - 多种输出选择:提供固定输出版本和可调输出版本,灵活性强。
    - 过温保护和过流保护:确保长时间工作的安全性和可靠性。

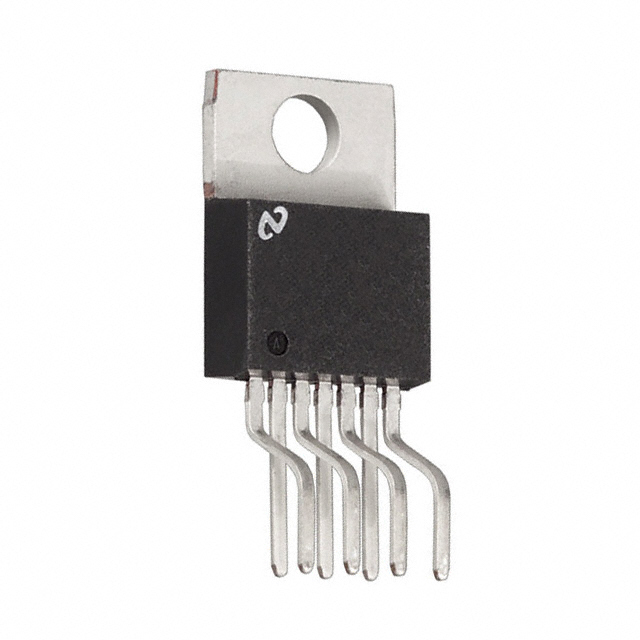

    - 简易安装:标准7针TO-220和DDPAK封装,便于集成到电路板中。

    应用案例和使用建议


    应用场景:
    - 简单高效的降压(Buck)调节器
    - 高效预调节器,用于线性调节器前
    - 正负电压转换
    使用建议:
    - 在输入电压范围大于40V时,需额外考虑散热措施。
    - 对于要求较高的效率或特定输出电压的应用,可考虑外部组件的选型以达到最佳性能。

    兼容性和支持


    兼容性:
    - 支持多种封装,如7针TO-220和DDPAK表面贴装。
    - 输出电压和输入电压范围广泛,易于与其他系统组件兼容。
    厂商支持:
    - 提供详细的技术文档和支持服务,包括软件工具和在线社区资源。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题1:启动延迟问题
    - 解决方法:调整软启动电容大小,优化启动时间。

    - 问题2:输出电压不稳
    - 解决方法:检查外部滤波电容和反馈环路电阻的选择,确保电容质量和电容值准确。

    总结和推荐


    总结:
    LM2598简单开关电源转换器凭借其高效率、宽输入电压范围和多样化的输出选择,在各种应用中表现出色。其内部集成的保护机制进一步增强了系统的可靠性和稳定性。
    推荐:
    对于需要高效率和灵活输出电压的电源设计,LM2598是理想的选择。无论是工业控制、通信设备还是消费电子产品,LM2598都能提供出色的性能和稳定的工作表现。建议工程师和技术人员在设计过程中充分考虑其特性和适用性。

LM2598T-ADJ/NOPB参数

参数
最大输出电压 37V
开关频率 150KHz
输出数量 1
同步整流器 No
最小输入电压 4.5V
最小输出电压 1.2V
拓扑 Buck
功能 Step-Down
输出类型 Adjustable
最大输入电压 40V
长*宽*高 10.16mm*4.57mm*8.69mm
通用封装 TO-220-7
安装方式 通孔安装
零件状态 在售
包装方式 散装

LM2598T-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2598T-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2598T-ADJ/NOPB LM2598T-ADJ/NOPB数据手册

LM2598T-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
