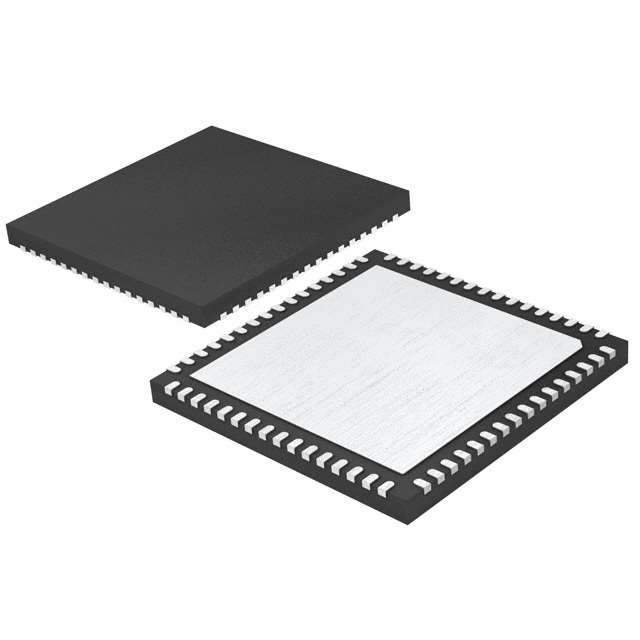

UCD9246RGCR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Step Down Yes 4 3.6V 3V QFN 贴片安装,黏合安装
供应商型号: UCD9246RGCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 UCD9246RGCR

UCD9246RGCR概述


    产品简介


    UCD9246是一款由Texas Instruments(TI)设计的数字PWM系统控制器,专为非隔离式DC/DC电源转换应用而开发。它具备多输出和多相特性,能够精确控制电压轨和开关频率,广泛应用于工业、测试与测量设备(ATE)、网络设备、通信设备及服务器等领域。UCD9246通过数字技术实现了高效能、高精度的电源管理,并通过硬件加速器实现动态补偿和快速瞬态响应,从而满足高性能电源的需求。

    技术参数


    | 参数 | 规格范围 | 单位 |
    |
    | 工作电压 | 3.0 – 3.6 | V |
    | 输入电压范围 | -40°C 至 125°C | °C |
    | 输出通道数量 | 最多4个电压轨
    | 最大相数 | 6相
    | 开关频率 | 高达2 MHz | kHz |
    | 功率分辨率 | 1 mV | mV |
    | 电流平衡功能 | 支持
    | 故障保护 | 过压、欠压、过温保护
    | 软启动/软停止支持 | 支持
    | 温度传感器精度 | ±5°C | °C |

    产品特点和优势


    UCD9246在以下方面展现出显著的优势:
    1. 多相并行架构:支持多达6相并行操作,提高了系统的稳定性和效率。
    2. 高精度调节:提供1 mV的闭环分辨率和0.25%的电压精度。
    3. 硬件加速补偿器:集成3极点/3零点补偿算法,显著提升瞬态响应能力。
    4. 多功能管理:支持电压跟踪、软启动、软停止、电流均衡等功能。
    5. 灵活配置:可通过串口接口进行现场配置和监控,支持存储在非易失性内存中的参数。
    6. 强大的兼容性:可与TI的其他电源管理芯片无缝协作,形成完整的电源解决方案。

    应用案例和使用建议


    应用案例:
    UCD9246广泛应用于以下场景:
    - 工业设备:如电机驱动器和伺服控制系统。
    - 数据中心:用于服务器和存储设备的高效电源管理。
    - 通信基础设施:支持路由器、交换机和其他电信设备的电源模块。
    使用建议:
    1. 电路设计优化:在设计时,尽量将高频信号线与低频信号线分开,减少干扰。
    2. 散热管理:确保良好的散热措施以防止因高温引起的性能下降。
    3. 参数调整:利用Fusion Digital Power Designer工具对电压、电流和温度参数进行微调,以优化系统性能。

    兼容性和支持


    UCD9246可与TI的其他电源管理IC(如UCD7k系列)搭配使用,构成完整的电源解决方案。此外,TI提供了全面的支持服务,包括:
    - 官方文档和技术资料。
    - 软件工具(如Fusion Digital Power Designer)。
    - 客户技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查外部时钟信号源是否正常 |
    | 温度过高 | 增加散热片或改善通风条件 |
    | 电压输出偏差较大 | 调整补偿器设置 |
    | 控制器无法启动 | 检查供电电压是否符合要求 |

    总结和推荐


    UCD9246以其卓越的性能、灵活的配置选项和强大的功能集成为非隔离式DC/DC电源设计的理想选择。它特别适合需要高精度、高性能电源管理的应用场景。经过全面分析,我们推荐此产品给对电源管理系统有严格要求的工程师和企业用户。
    最终评分:★★★★★(5/5)
    推荐指数:高度推荐

UCD9246RGCR参数

参数
输出类型 -
最小输入电压 3V
开关频率 -
输出数量 4
功能 -
拓扑 Step Down
最大输入电压 3.6V
同步整流器 Yes
最小输出电压 -
最大输出电压 -
9.15mm(Max)
9.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 电信级
零件状态 在售
包装方式 卷带包装

UCD9246RGCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCD9246RGCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCD9246RGCR UCD9246RGCR数据手册

UCD9246RGCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
