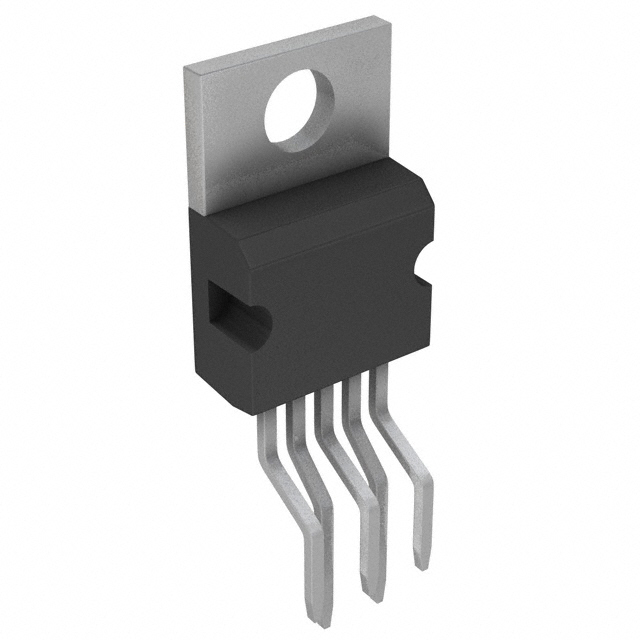

TL2575HV-ADJIKV

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Adjustable 1 57V 1.23V 60V 4.75V TO-220-5 通孔安装 10.17mm*8.38mm*4.58mm
供应商型号: TL2575HV-ADJIKV
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TL2575HV-ADJIKV

TL2575HV-ADJIKV概述

    TL2575, TL2575HV 1-A Simple Step-Down Switching Voltage Regulators

    1. 产品简介


    TL2575和TL2575HV是德州仪器(Texas Instruments)生产的高效集成开关电压调节器,属于降压型(buck)电源转换器。这两种型号均集成了所有必要的功能,适用于各种直流输入电源的应用。TL2575和TL2575HV的主要功能包括内部稳压器控制、宽带隙参考电压、可调反馈端口和低功耗设计。这些功能使得它们广泛应用于电源管理、工业控制和其他需要高效能、高可靠性的场合。

    2. 技术参数


    以下是TL2575和TL2575HV的一些关键技术和性能参数:
    - 输入电压范围:TL2575为4.75 V到40 V,TL2575HV为4.75 V到60 V。
    - 输出电压:固定输出版本提供3.3 V、5 V、12 V和15 V选项;可调输出版本范围从1.23 V到37 V。
    - 最大输出电流:1 A。
    - 效率:最高可达88%。
    - 开关频率:固定为52 kHz(典型值)。
    - 工作温度范围:-40°C到125°C。
    - 热关断和限流保护:提供内部过温保护和循环限流功能。
    - 引脚数:5个或16个引脚。

    3. 产品特点和优势


    TL2575和TL2575HV具有以下几个显著的优势:
    - 集成度高:只需外部连接四个组件即可正常工作。
    - 高效率:提供高达88%的效率,减少功耗。
    - 宽输入电压范围:支持从4.75 V到60 V(TL2575HV),适合多种电源应用。
    - 可靠性强:具有过温保护、电流限制和热关断功能,确保长期稳定运行。
    - 易于调整:可通过外部电阻轻松调整输出电压。

    4. 应用案例和使用建议


    这些器件常用于多种应用场景,例如:
    - 简单高效的降压转换器:可以作为单板上或其他电源系统的一部分,实现高效率的电压调节。
    - 预调节器:可作为线性调节器的前级,提供稳定的直流输入电压。
    - 正负电压转换器:可以将正电压转换为负电压,实现更为复杂的电路需求。
    使用建议:
    - 在选择输出电压时,建议使用推荐的外部电阻值,以获得最佳的输出精度。
    - 注意散热设计,尤其是在高负载情况下,以防止过热导致的性能下降。

    5. 兼容性和支持


    TL2575和TL2575HV可以与标准的电感器和电容器搭配使用,且具有良好的互操作性。制造商提供了详尽的技术文档和支持服务,包括样品申请、购买指南、开发工具和社区技术支持。

    6. 常见问题与解决方案


    - Q:如何调整输出电压?
    A: 通过改变反馈引脚上的外部电阻值来实现输出电压的调整。

    - Q:在过载情况下如何保护器件?
    A: 当出现短路或过载情况时,内置的限流和热关断功能会自动触发,降低输出电压并保护器件免受损坏。

    - Q:如何确保高效率运行?
    A: 遵循推荐的散热措施,保持器件在适宜的工作温度范围内运行。

    7. 总结和推荐


    总体而言,TL2575和TL2575HV凭借其高效能、高可靠性以及广泛的适用性,在众多电源管理和控制应用中表现出色。它们适合作为各种工业、消费电子和汽车应用的首选开关调节器。因此,强烈推荐使用TL2575和TL2575HV,以满足各种高要求的应用需求。

TL2575HV-ADJIKV参数

参数
同步整流器 No
输出数量 1
最小输入电压 4.75V
最小输出电压 1.23V
拓扑 Buck
最大输入电压 60V
功能 Step-Down
输出类型 Adjustable
最大输出电压 57V
开关频率 52KHz
长*宽*高 10.17mm*8.38mm*4.58mm
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

TL2575HV-ADJIKV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL2575HV-ADJIKV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TL2575HV-ADJIKV TL2575HV-ADJIKV数据手册

TL2575HV-ADJIKV封装设计

查看详情并下载
Symbol
Footprint
3D Model
