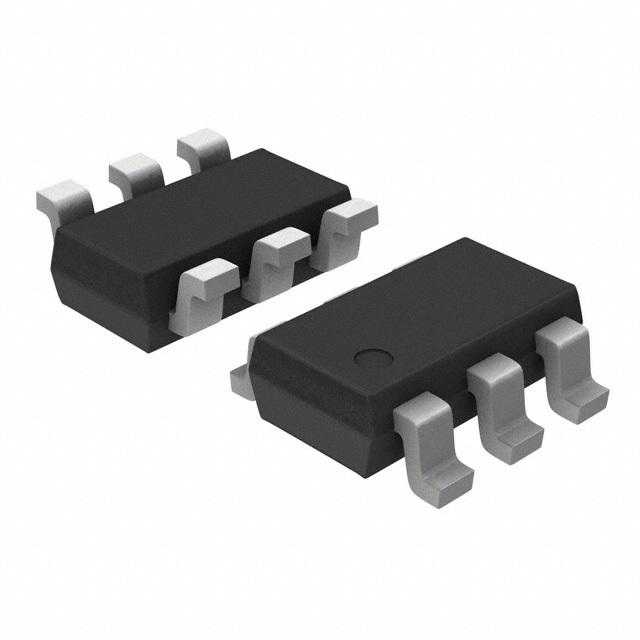

LM2736XMK

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 1.6MHz Adjustable 1 16V 1.25V 18V 3V SOT-23-THIN 贴片安装,黏合安装
供应商型号: AIC-LM2736XMK
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2736XMK

LM2736XMK概述


    产品简介


    LM2736薄型SOT 750mA负载降压直流-直流调节器
    产品概述:
    LM2736是一款单片式高频率PWM降压DC/DC转换器,采用6引脚Thin SOT封装。这款转换器提供所有主动功能,以实现本地DC/DC转换,具有快速瞬态响应和精确调节的特点,适用于需要小面积PCB的应用场景。
    主要功能:
    - 输入电压范围:3.0 V至18 V
    - 输出电压范围:1.25 V至16 V
    - 最大输出电流:750 mA
    - 550 kHz(LM2736Y)和1.6 MHz(LM2736X)开关频率
    - 内置软启动功能
    - 高功率密度:350 mΩ内部NMOS开关
    - 关机电流:30 nA
    - 1.25 V内部电压参考
    应用领域:
    - 局部负载点调节
    - 硬盘驱动器的核心电源
    - 数字电视顶盒
    - 电池供电设备
    - USB供电设备
    - 数字信号解调器
    - 笔记本电脑

    技术参数


    输入电压范围:3.0 V 至 18 V
    输出电压范围:1.25 V 至 16 V
    最大输出电流:750 mA
    开关频率:550 kHz (LM2736Y),1.6 MHz (LM2736X)
    启动方式:内置软启动
    开关电压:Boost电压为2.5 V至5.5 V
    输入功耗:
    - 开关损耗
    - 导通电阻 RDS(ON):350 mΩ
    - 最大漏极电流:1.5 A (LM2736X),1.0 A (LM2736Y)
    待机电流:30 nA (shutdown)
    热关断温度:165°C
    绝对最大额定值:见附录详细说明

    产品特点和优势


    特点:
    - 超薄封装:Thin SOT-6封装
    - 高效开关频率:最高可达1.6 MHz
    - 高集成度:只需少量外部组件即可实现高效DC/DC转换
    - 精密控制:使用先进的BiCMOS技术实现高精度
    - 软启动功能:减少启动时的冲击电流
    - 内部保护:包含过温、过压和欠压锁止功能
    优势:
    - 在小型PCB上实现高效能电源管理
    - 简化设计过程,通过WEBENCH在线设计工具辅助
    - 高开关频率允许使用更小的表面贴装电感器和芯片电容器
    - 内置多种保护机制确保稳定运行

    应用案例和使用建议


    典型应用场景:
    - 数码设备电源系统:由于需要紧凑设计,数码设备对电源管理模块的体积要求较高,LM2736可以满足这些需求。
    - 便携式电子产品:笔记本电脑、智能手机和平板电脑等便携式电子产品都需要高效的电源管理系统,LM2736能够提供稳定的电源输出。
    使用建议:
    - 启动时需注意:确保输入电压平稳启动,避免瞬间大电流冲击。
    - 散热设计:虽然LM2736有内置热关断保护,但在高负载情况下仍需考虑良好的散热设计。
    - 电容选择:建议选用高频响应电容器,以匹配高频率的开关操作。

    兼容性和支持


    兼容性:
    LM2736与市场上常见的电感器和电容器兼容,能够轻松与其他标准电子元件搭配使用。
    支持和服务:
    Texas Instruments为客户提供全面的技术支持,包括在线设计工具、详尽的文档和专业的工程师咨询团队。

    常见问题与解决方案


    常见问题:
    - Q: 如何正确设置输出电压?
    A: 通过连接反馈网络到外部电阻分压器来设置输出电压,具体公式参见技术手册。

    - Q: 如何避免过压现象?
    A: 确保正确的外部电路设计和保护措施,如过压保护(OVP)和正确的布局布线。

    总结和推荐


    总结:
    LM2736是一款高效率、高可靠性的DC/DC降压调节器,特别适合用于空间受限且需要高效电源管理的应用场景。它具有超薄封装、高开关频率、简单易用的设计特点。
    推荐:
    鉴于其出色的性能和丰富的功能,强烈推荐LM2736用于各类便携式电子设备及数字消费类产品。同时,考虑到其内置的保护机制和高可靠性,也非常适合工业级应用场合。

LM2736XMK参数

参数
最小输出电压 1.25V
最小输入电压 3V
输出类型 Adjustable
功能 Step-Down
输出数量 1
最大输入电压 18V
最大输出电压 16V
同步整流器 No
开关频率 1.6MHz
拓扑 Buck
3.05mm(Max)
1.75mm(Max)
1mm(Max)
通用封装 SOT-23-THIN
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

LM2736XMK厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2736XMK数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2736XMK LM2736XMK数据手册

LM2736XMK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.572 ¥ 13.3148
500+ $ 1.488 ¥ 12.6034
1000+ $ 1.428 ¥ 12.0952
库存: 41
起订量: 314 增量: 0
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
