首页  >  产品百科  >  LM3670MF-1.8/NOPB

LM3670MF-1.8/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 1MHz Fixed 1 1.8V 1.8V 5.5V 2.5V SOT-23-5 贴片安装,黏合安装 1.1mm(高度)
供应商型号: LM3670MF-1.8/NOPB
供应商: 国内现货
标准整包数: 5

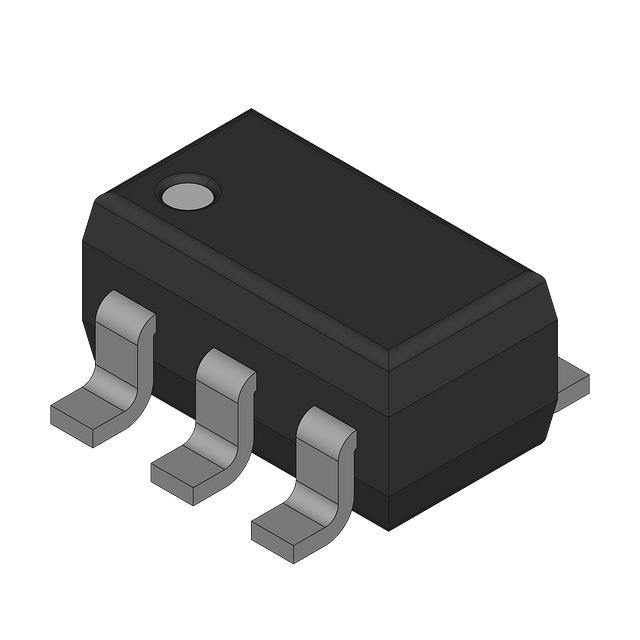

TEXAS INSTRUMENTS DC-DC稳压器 LM3670MF-1.8/NOPB

LM3670MF-1.8/NOPB概述


    产品简介


    产品类型:LM3670 是一款由德州仪器(Texas Instruments)生产的迷你型降压直流-直流转换器,专门设计用于超低电压电路的供电需求。
    主要功能:
    - 输入电压范围:2.5V 至 5.5V
    - 可调输出电压:0.7V 至 2.5V
    - 固定输出电压选项:1.2V, 1.5V, 1.6V, 1.8V, 1.875V, 3.3V
    - 具有内部同步整流,可提高效率
    - 内部软启动功能,确保电源平稳启动
    - 支持脉宽调制(PWM)和脉冲频率调制(PFM)模式自动切换
    - 关机电流消耗极低,仅 0.1 μA(典型值)
    应用领域:
    - 移动电话和手持设备
    - PDA
    - 掌上电脑
    - 便携式仪器
    - 电池驱动设备

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 固定输出电压:1.2V, 1.5V, 1.6V, 1.8V, 1.875V, 3.3V
    - 可调输出电压范围:0.7V 至 2.5V
    - 最大负载能力:350mA
    - 开关频率:1 MHz(典型值)
    - 最大输入电流:750mA
    - 待机电流:15 μA(典型值)
    - 关机电流:0.1 μA(典型值)
    - 绝对最大额定值:
    - VIN 和 EN 引脚对地电压:-0.2V 至 6V
    - 工作温度范围:-40°C 至 125°C
    - 最大结温:125°C
    - 热阻:
    - 结到环境热阻:163.3 °C/W
    - 结到顶部热阻:114.3 °C/W
    - 结到板热阻:26.8 °C/W
    - 结到顶部表征参数:12.4 °C/W
    - 结到板表征参数:26.3 °C/W

    产品特点和优势


    特点:
    - 高效能:采用内部同步整流,最高可达95%的转换效率。
    - 灵活的输出选择:提供多种固定的输出电压选项,也支持可调输出电压。
    - 低待机电流:典型的15 μA待机电流,适用于需要长时间待机的应用。
    - 小巧封装:5针SOT-23封装,适合紧凑空间的设计需求。
    优势:
    - 简化设计:只需三个外部组件(一个电感器和两个陶瓷电容器),显著降低了设计复杂度。
    - 适应性强:可在不同工作条件下保持稳定的输出电压,非常适合移动和便携式设备。
    - 高可靠性:通过优化的内部保护机制(如过载保护和欠压锁定),确保长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 移动设备:例如智能手机和平板电脑,这些设备经常需要在较低电压下运行,以延长电池寿命。
    - 手持设备:例如个人数字助理(PDA)和掌上电脑,这些设备需要在低功耗状态下工作,同时保持高性能。
    - 便携式仪器:例如健康监测设备,这些设备需要长时间运行而不牺牲电池寿命。
    使用建议:
    - 在设计过程中,确保输入电容(CIN)的值至少为4.7 μF,并选择合适的电感器(L1)以匹配所需的输出电流。
    - 使用陶瓷电容器作为输出电容(COUT),并确保其容量达到或超过10 μF,以保证稳定的输出电压。
    - 根据实际应用场景选择合适的输出电压配置,充分利用LM3670的可调输出电压功能。

    兼容性和支持


    - 兼容性:LM3670 兼容各种标准输入和输出接口,能够方便地集成到现有的系统中。
    - 技术支持:德州仪器提供全面的技术文档和支持,包括用户指南、应用笔记和技术论坛,以便用户快速解决问题并获得最佳设计建议。

    常见问题与解决方案


    - 问题1:在轻载情况下,为什么LM3670会切换到PFM模式?
    - 解决方案:这是LM3670的设计特性,通过切换到PFM模式可以显著降低功耗,提高电池寿命。

    - 问题2:如何确定正确的输出电压?
    - 解决方案:根据应用需求和输入电压范围,选择合适的固定输出电压或调整输出电压。如果需要更高的灵活性,可以选择可调输出版本。

    - 问题3:如何避免过热?
    - 解决方案:合理布局电路板,确保散热良好。若需进一步优化,可考虑添加外部散热片或风扇辅助散热。

    总结和推荐


    综上所述,LM3670 迷你型降压直流-直流转换器是一款高度集成、低功耗且性能卓越的产品,特别适合用于移动电话和便携式设备中。其优秀的电气特性和灵活的配置方式使其成为市场上极具竞争力的产品。我们强烈推荐LM3670用于需要高效率、低功耗及紧凑设计的应用场景。

LM3670MF-1.8/NOPB参数

参数
开关频率 1MHz
拓扑 Buck
功能 Step-Down
最大输出电压 1.8V
最小输出电压 1.8V
最小输入电压 2.5V
输出类型 Fixed
输出数量 1
同步整流器 Yes
最大输入电压 5.5V
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM3670MF-1.8/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3670MF-1.8/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3670MF-1.8/NOPB LM3670MF-1.8/NOPB数据手册

LM3670MF-1.8/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 22.1486
200+ ¥ 21.5855
1000+ ¥ 21.0224
库存: 1000
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 221.48
直接购买
加入购物车
