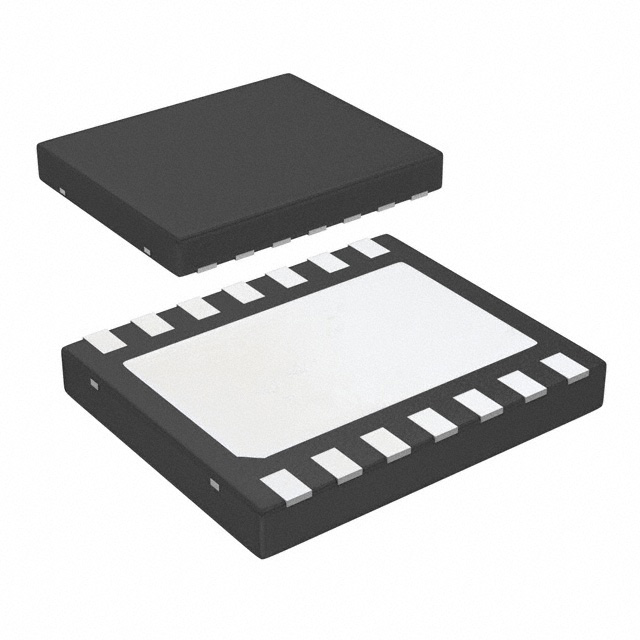

LM2676SD-12/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 260KHz Fixed 1 12V 12V 40V 8V SON 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: LM2676SD-12/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM2676SD-12/NOPB

LM2676SD-12/NOPB概述

    # LM2676 简易开关稳压器技术手册解析

    1. 产品简介


    基本介绍
    LM2676 是一款来自德州仪器(Texas Instruments)的高性能 SIMPLE SWITCHER® 升降压转换器,专为高效能设计而开发。它能够提供高达 3A 的输出电流,并具有宽输入电压范围(8V 至 40V)。此芯片广泛应用于需要高效率电源管理的场合,例如简单设计的降压型开关稳压器、线性电压调节器的预调节器以及电池充电器等领域。
    主要功能
    - 高效率:最高可达 94%
    - 宽输入电压范围:8V 至 40V
    - 内置热关断与过流保护机制
    - 支持固定输出(3.3V、5V、12V)及可调输出(1.2V 至 37V)
    - 工作温度范围广:-40°C 至 125°C
    - 低功耗待机模式,当关闭时仅需 50µA 电流

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 8V 至 40V |
    | 输出电压精度 | ±2% |
    | 工作频率 | 260kHz |
    | 开关电阻 | 最大 0.17Ω |
    | 最大输出电流 | 3A |

    3. 产品特点和优势


    特点
    1. 高效节能:高达 94% 的效率确保了能源的有效利用。
    2. 简单的设计流程:采用简易开关概念,减少了对外部组件的需求。
    3. 广泛的应用场景:适合多种复杂的供电需求。
    4. 优秀的热管理和保护机制:内置热关断和过流限制,保障长期稳定运行。
    优势
    - 提升系统整体性能。
    - 减少了外围电路复杂度,便于集成。
    - 在恶劣环境下依然保持可靠运作。
    - 具备良好的成本效益比,在市场上极具竞争力。

    4. 应用案例和使用建议


    应用案例
    LM2676 可用于以下场景:
    - 作为高效的降压转换器,为小型设备供电。
    - 在需要高效率预调节的应用中替代传统线性稳压器。
    - 作为电池管理系统的一部分,用于充电控制。
    使用建议
    为了获得最佳效果,建议:
    - 根据实际负载选择合适的电感值以优化效率。
    - 确保良好的散热设计,特别是在满载情况下。
    - 考虑到不同版本间的差异,在具体项目中合理配置所需电压等级。

    5. 兼容性和支持


    兼容性
    LM2676 可与多种标准电感配合使用,简化了设计过程。此外,还提供了不同封装选项(如 TO-263 和 VSON),以适应不同的空间限制条件。
    支持服务
    德州仪器为其产品提供了全面的支持服务,包括详细的文档资料、社区交流平台和技术咨询服务,帮助用户快速解决问题并加速产品上市速度。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈回路连接是否正确 |
    | 系统启动后无响应 | 确认 ENABLE 引脚已正确设置为高电平 |
    | 发热严重 | 增加 PCB 散热面积或将芯片置于更佳位置 |

    7. 总结和推荐


    综上所述,LM2676 是一款非常适合于工业级应用的高性能开关稳压器。凭借其出色的效率、灵活的输出配置以及可靠的保护措施,这款芯片无疑将成为众多设计师的理想选择。如果您正在寻找一款兼具性能与经济性的解决方案,则 LM2676 绝对值得考虑!

LM2676SD-12/NOPB参数

参数
开关频率 260KHz
功能 Step-Down
拓扑 Buck
输出数量 1
输出类型 Fixed
最大输入电压 40V
最小输入电压 8V
最小输出电压 12V
同步整流器 No
最大输出电压 12V
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
