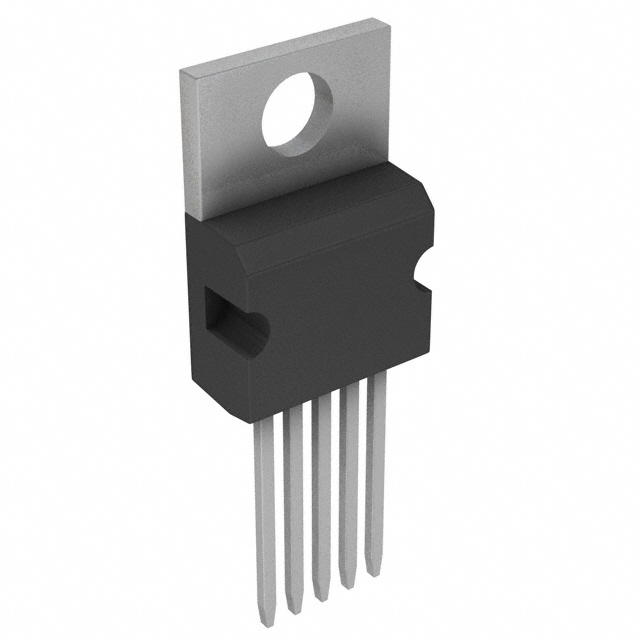

LM2576T-5.0

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 52KHz Fixed 1 5V 5V 40V 4V TO-220-5 通孔安装
供应商型号: 15D-LM2576T-5.0
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2576T-5.0

LM2576T-5.0概述

    LM2576系列降压电压调节器技术手册

    1. 产品简介


    LM2576系列是由德州仪器(Texas Instruments)生产的高性能集成电路,专为降压(Buck)开关调节器而设计,可提供3A负载电流,并具有优异的线路和负载调整率。该系列产品包含固定输出电压版本(3.3V、5V、12V、15V)以及可调输出电压版本。LM2576适用于多种高效率应用场合,如简单的降压调节器、线性调节器的预调节器以及板载开关电源等。

    2. 技术参数


    - 输出电压范围:3.3V、5V、12V、15V;可调版本为1.23V至37V(HV版本为57V)
    - 输出电流:3A
    - 输入电压范围:40V至60V(HV版本)
    - 外部组件数量:仅需4个外部组件
    - 内部振荡器频率:52kHz
    - 工作温度范围:-40°C至125°C
    - 热关断和电流限制保护

    3. 产品特点和优势


    - 高集成度:仅需四个外部组件即可实现稳定输出。
    - 宽输入电压范围:支持高达60V的输入电压,适合多种应用场景。
    - 高效率:典型情况下达到75%-88%的效率,特别适用于大功率应用。
    - 易于使用:采用固定频率内部振荡器,且具备热关断和电流限制保护功能,确保系统稳定可靠。
    - 定制化设计:可通过WEBENCH工具进行自定义设计,满足不同需求。

    4. 应用案例和使用建议


    - 高效降压稳压器:可用于笔记本电脑、电信设备等需要高效电源管理的场合。
    - 线性调节器预调节器:减少线性调节器的负载,提高整体效率。
    - 板载开关电源:在PCB上直接实现电源转换,节省空间。
    使用建议:
    - 为确保最佳性能,建议选择经过优化的电感器,并正确布局电路。
    - 仔细考虑散热问题,特别是在高电流条件下,可能需要外部散热器以避免过热。

    5. 兼容性和支持


    - 兼容性:LM2576可以与标准的电感器、二极管、输入和输出电容器配合使用。
    - 技术支持:TI提供详细的文档和支持服务,包括设计工具和技术支持,帮助用户更好地利用这款芯片。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外部元件(电感、二极管、电容)是否符合要求,并重新校准反馈网络。 |
    | 芯片过热 | 检查散热措施,确保足够的散热面积和良好的热传导。 |
    | 输出电流不足 | 检查输入电压是否符合要求,更换更合适的电感器或检查是否有电气连接错误。 |

    7. 总结和推荐


    综述:LM2576系列是一款功能强大、高效率的降压电压调节器,适用于多种工业应用。其独特的特性使其在市场上具有很强的竞争力,特别是对于那些需要高性能电源管理的应用场合。
    推荐:强烈推荐给需要高效率、低损耗电源解决方案的工程师和设计师。其便捷的设计和强大的性能使其成为同类产品中的佼佼者。

LM2576T-5.0参数

参数
最大输入电压 40V
输出类型 Fixed
输出数量 1
最小输入电压 4V
开关频率 52KHz
功能 Step-Down
同步整流器 No
最小输出电压 5V
拓扑 Buck
最大输出电压 5V
10.67mm(Max)
4.83mm(Max)
9.25mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 管装
