首页  >  产品百科  >  LM2735XSDX/NOPB

LM2735XSDX/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,SEPIC No 1.6MHz Adjustable 1 24V 3V 5.5V 2.7V SON 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: LM2735XSDX/NOPB
供应商: 国内现货
标准整包数: 1000

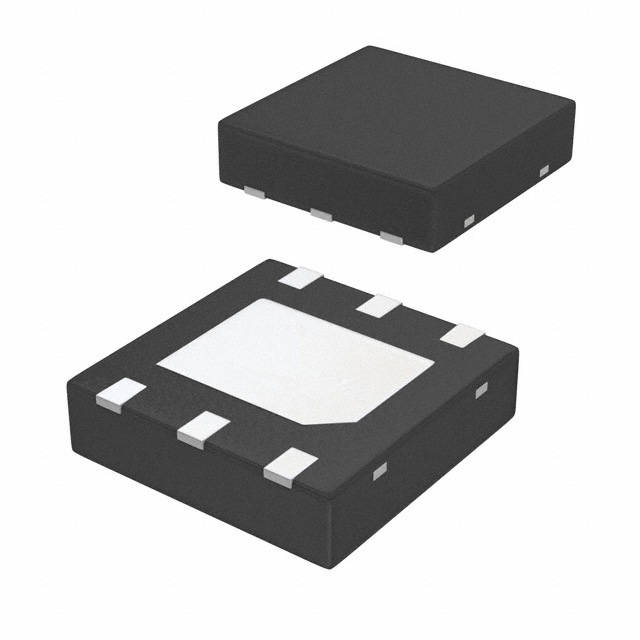

TEXAS INSTRUMENTS DC-DC稳压器 LM2735XSDX/NOPB

LM2735XSDX/NOPB概述


    产品简介


    LM2735 520-kHz 和 1.6-MHz 空间高效型升压和 SEPIC DC/DC 调节器
    产品类型:
    LM2735 是一款高效且易于使用的开关调节器,适用于升压(Boost)和单端初级电感转换器(SEPIC)应用。
    主要功能:
    - 输入电压范围:2.7 V 至 5.5 V
    - 输出电压范围:3 V 至 24 V
    - 最大峰值开关电流:2.1 A
    - 电流模式控制
    - 逻辑高使能引脚
    - 待机电流极低:关断模式下仅 80 nA
    - 高开关频率:520 kHz 或 1.6 MHz
    - 内部软启动和补偿
    应用领域:
    - 移动设备的 LCD 显示屏背光
    - OLED 面板电源
    - USB 供电设备
    - 数码相机
    - 白色 LED 电流源
    - 汽车应用(见 LM2735-Q1)

    技术参数


    - 输入电压范围: 2.7 V 至 5.5 V
    - 输出电压范围: 3 V 至 24 V
    - 最大峰值开关电流: 2.1 A
    - 最小关断待机电流: 80 nA
    - 开关频率: 520 kHz 或 1.6 MHz
    - 反馈电压精度: ±2%
    - 软启动时间: 4 ms
    - 工作温度范围: -40°C 至 125°C
    - 热关断温度: 160°C
    - 存储温度范围: -65°C 至 150°C
    - 人体模型 ESD 额定值: ±2000 V
    - 充电装置模型 ESD 额定值: ±1000 V
    - 功耗: SOT-23 封装为 400 mW

    产品特点和优势


    独特功能和优势:
    - 支持宽输入电压范围和宽输出电压范围,适用于多种应用场景。
    - 内置电流模式控制和内部补偿,使得设计更加简单,组件数量更少。
    - 极高的开关频率(520 kHz 或 1.6 MHz),允许使用小尺寸的表面贴装电感器和芯片电容器。
    - 具备软启动功能,可减少启动时的冲击电流。
    - 具有脉冲式逐周期电流限制和热关断功能,确保长期稳定运行。
    - 提供了三种不同的封装选项(SOT-23, WSON, MSOP-PowerPAD),便于安装和节省空间。

    应用案例和使用建议


    典型应用场景:
    - 适用于移动设备的 LCD 显示屏背光电路
    - 适用于小型数码相机的电源管理
    - 用于 USB 供电的便携式设备
    使用建议:
    - 在背光电路设计中,选择合适的外部电阻以设置所需的输出电压。
    - 在应用电路中,确保输入电压稳定在规定的范围内,避免过压导致损坏。
    - 在高负载情况下,确保散热良好,防止过热问题。
    - 使用推荐的封装形式(SOT-23, WSON, MSOP-PowerPAD),以保证最佳性能和最小化占用空间。

    兼容性和支持


    兼容性:
    - 与各种不同型号的电感器和芯片电容器兼容,可以灵活选择。
    - 可以通过 WEBENCH® Power Designer 创建自定义设计。
    支持和维护:
    - 提供全面的技术文档,包括数据手册和应用指南。
    - 厂商提供在线技术支持和社区资源,帮助解决实际应用中的问题。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 开关频率不稳定
    - 解决方案: 确保输入电压稳定,同时检查外部电感器和电容器的参数。

    - 问题: 输出电压精度不准确
    - 解决方案: 重新校准反馈网络,确保反馈电阻分压器设置正确。
    - 问题: 散热不良
    - 解决方案: 使用较大尺寸的散热片,或者考虑改变封装形式以提高散热效果。

    总结和推荐


    总结:
    LM2735 是一款高性能、易用且多功能的开关调节器,广泛适用于各种便携式设备的电源管理。其高效的开关频率、超低的待机电流以及广泛的输入和输出电压范围,使其在市场上具有很高的竞争力。
    推荐:
    强烈推荐使用 LM2735,特别是对于需要高效电源管理和便携性的应用场景。其出色的性能、丰富的功能和简便的设计流程,使得它成为市场上非常值得信赖的产品。

LM2735XSDX/NOPB参数

参数
拓扑 Boost,Flyback,SEPIC
功能 Step-Up,Step-Up/Step-Down
同步整流器 No
输出类型 Adjustable
最小输入电压 2.7V
最小输出电压 3V
最大输入电压 5.5V
最大输出电压 24V
输出数量 1
开关频率 1.6MHz
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2735XSDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2735XSDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2735XSDX/NOPB LM2735XSDX/NOPB数据手册

LM2735XSDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.496
2000+ ¥ 8.28
3000+ ¥ 8.064
库存: 20000
起订量: 1000 增量: 4500
交货地:
最小起订量为:1000
合计: ¥ 8496
