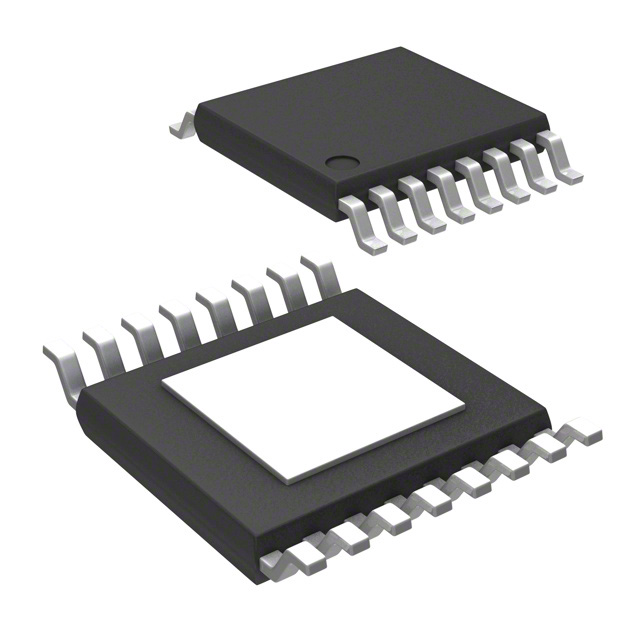

TPS54292PWPR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 1.2MHz Adjustable 2 16.2V 800mV 18V 4.5V HTSSOP-16 贴片安装
供应商型号: TPS54292PWPR
供应商: 国内现货
标准整包数: 100
TEXAS INSTRUMENTS DC-DC稳压器 TPS54292PWPR

TPS54292PWPR概述


    产品简介


    TPS54290, TPS54291, TPS54292 电子元器件
    TPS54290、TPS54291和TPS54292是德州仪器(Texas Instruments)生产的双输出全同步降压转换器,具备集成MOSFET的特点。这些器件专为需要高效电源管理的应用而设计,适用于多种设备如机顶盒、数字电视和消费电子产品中的电源管理系统。

    技术参数


    输入范围
    - 输入电压范围:4.5V 至 18V
    - 输出电压范围:0.8V 至 DMAX×VIN
    集成功能
    - 双通道输出:1.5A 和 2.5A
    - 支持三种固定的开关频率版本:
    - TPS54290:300kHz
    - TPS54291:600kHz
    - TPS54292:1.2MHz
    电气特性
    - 内置UVLO(欠压锁定)
    - 0.8V参考电压,精度为1%
    - 内部软启动时间:
    - TPS54290:5.2ms
    - TPS54291:2.6ms
    - TPS54292:1.3ms
    - 双通道PWM输出,相位差180度
    - 电流模式控制以简化补偿
    工作环境
    - 温度范围:-40°C 至 125°C
    - 最大输入电压:18V
    - 保护功能:热关断保护(145°C)

    产品特点和优势


    独特功能和优势:
    1. 双通道输出:两个独立通道可分别提供1.5A和2.5A的连续电流,满足不同负载需求。
    2. 内置MOSFET:集成高效率的全同步降压转换器,减少外部组件的数量。
    3. 灵活的软启动:不同型号的软启动时间差异显著,有助于系统稳定启动。
    4. 电流模式控制:简化了补偿网络的设计,提高了系统的稳定性和可靠性。
    5. 温度保护:集成热关断保护机制,确保设备在过热时自动关闭,延长设备寿命。

    应用案例和使用建议


    应用场景:
    1. 机顶盒和数字电视:用于处理复杂的数字信号处理任务。
    2. 消费电子产品:适合需要低功耗、高效率的便携式设备。
    使用建议:
    - 确保每个输出通道都连接适当的反馈电阻,以精确调节输出电压。
    - 使用陶瓷电容进行本地旁路,以减少噪声干扰。
    - 在高频版本中使用更小的电容值,可以加速启动过程。

    兼容性和支持


    兼容性:
    - 该产品可与现有的电路板设计轻松集成,但需注意电源和接地线的正确连接。
    厂商支持:
    - 德州仪器提供了详尽的技术文档和支持服务,包括用户指南、应用笔记和技术论坛,方便用户获得技术支持和解决问题。

    常见问题与解决方案


    常见问题及解决方案:
    1. 启动延迟问题:检查BP电容值和启动时的输入电压是否在规定范围内。
    2. 过流保护频繁触发:检查负载是否超载,必要时调整输出电流限制。
    3. 软启动时间过长:确认软启动电容值是否符合要求。

    总结和推荐


    综合评估:
    TPS54290、TPS54291和TPS54292在电源管理和转换效率方面表现出色,具备高效的电流模式控制、双重PWM输出和内置MOSFET等显著优势。适合应用于对电源稳定性要求较高的场合,尤其是机顶盒和数字电视等领域。
    推荐使用:
    强烈推荐在需要高效、可靠电源解决方案的应用中使用这些产品,特别是在机顶盒、数字电视和消费电子产品中。德州仪器提供的全面支持也使得这些问题的维护变得更为简便。

TPS54292PWPR参数

参数
最小输出电压 800mV
输出数量 2
拓扑 Buck
功能 Step-Down
输出类型 Adjustable
最小输入电压 4.5V
最大输出电压 16.2V
同步整流器 Yes
开关频率 1.2MHz
最大输入电压 18V
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 HTSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
