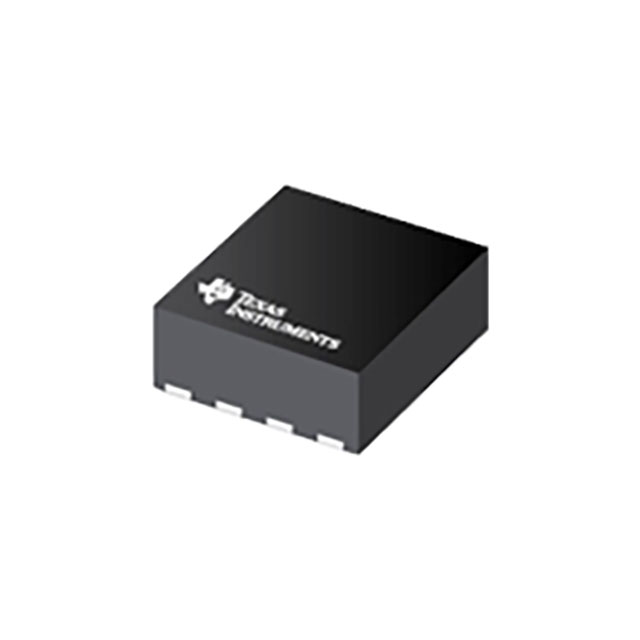

TPS61230ARNSR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost Yes 1.15MHz Adjustable 1 5.5V 2.5V 4.5V 2.5V VQFN-7 贴片安装,黏合安装
供应商型号: 14M-TPS61230ARNSR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS61230ARNSR

TPS61230ARNSR概述

    TPS61230A 高效升压转换器技术手册

    1. 产品简介


    TPS61230A 是一款高效率集成式同步升压转换器,适用于各种电池供电设备,包括移动电源、备用电池单元、USB电源供应、平板电脑和便携音频功率放大器等。该芯片采用21-mΩ(低侧)/18-mΩ(高侧)MOSFETs设计,能够在输入电压为2.5V至4.5V时提供高达6A的输出电流,最大输出电压可达5.5V。

    2. 技术参数


    - 输入电压范围: 2.5V 至 4.5V
    - 输出电压范围: 2.5V 至 5.5V
    - 开关频率: 1.15MHz (脉冲宽度调制)
    - 静态电流: 20μA (VIN),25μA (VOUT)
    - 输出电流限制: 6A
    - 过压保护: 5.7V 至 5.99V
    - 温度范围: -40°C 至 150°C
    - 封装: 2.0mm x 2.0mm VQFN 7-Pin

    3. 产品特点和优势


    TPS61230A 具有多项显著的优势:
    - 高效率: 在轻载条件下,自动进入脉冲频率调制(PFM)模式,效率高达96%。
    - 小尺寸解决方案: 通过集成低RDSON开关和高频率PWM,可以使用小型电感和电容。
    - 真负载断开: 在关闭状态下,负载完全断开,输入电流消耗低于1.0μA。
    - 短路保护: 短路时自动进入打嗝保护模式,故障解除后自动恢复。
    - 过热保护: 集成热关机功能。

    4. 应用案例和使用建议


    - 移动电源: 适用于移动电源中,通过内置的高效升压电路提供稳定的5V输出。
    - USB电源供应: 可以用于提供5V的稳定电源。
    - 平板电脑: 作为内部电源管理IC的一部分,提供高效可靠的电源转换。
    - 音频功放: 针对音频设备的供电需求,提供高效的功率输出。
    使用建议:
    - 在使用时确保外部电容的选择与手册推荐的一致,以获得最佳的性能和稳定性。
    - 在高温环境下使用时注意散热设计,确保工作温度不超过150°C。

    5. 兼容性和支持


    TPS61230A 具有良好的兼容性,可与多种电池和电源适配器配合使用。德州仪器提供详尽的技术文档和支持,包括设计指南、原理图参考、布局建议等,以帮助用户更好地利用这款芯片。

    6. 常见问题与解决方案


    - 问题1: 开启延迟
    - 解决方案: 确保EN引脚正确连接到逻辑高电平,避免过早开启导致的启动异常。
    - 问题2: 输出电压不稳定
    - 解决方案: 检查外部电阻分压网络的连接和值是否正确。
    - 问题3: 效率低下
    - 解决方案: 检查输入电压和负载情况是否在手册推荐范围内,调整外部元件参数。

    7. 总结和推荐


    TPS61230A 是一款非常适合电池供电设备的高效升压转换器,具有高效率、小尺寸和多功能保护等优点。对于需要高效、可靠电源转换的应用场合,强烈推荐使用TPS61230A。无论是移动电源还是便携设备,TPS61230A 都能提供卓越的性能。

TPS61230ARNSR参数

参数
最小输入电压 2.5V
最小输出电压 2.5V
拓扑 Boost
功能 Step-Up
输出类型 Adjustable
同步整流器 Yes
最大输入电压 4.5V
输出数量 1
开关频率 1.15MHz
最大输出电压 5.5V
2.1mm(Max)
2.1mm(Max)
1mm(Max)
通用封装 VQFN-7
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
