LMR33620AQRNXTQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 400KHz Adjustable 1 24V 1V 36V 3.8V VQFN-12 贴片安装,黏合安装
供应商型号: LMR33620AQRNXTQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMR33620AQRNXTQ1

LMR33620AQRNXTQ1概述


    产品简介


    LMR33620-Q1 是一款专为汽车应用设计的同步降压转换器,具有从3.8 V到36 V的输入电压范围,输出电流可达2 A。其特点包括高效率(峰值效率超过95%)、低待机电流(关断时为5 µA)和低工作电流(25 µA),适合在多种复杂环境下使用。主要应用领域包括车载信息娱乐系统、仪表盘、远程信息处理控制单元等。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 3.8 V 至 36 V |
    | 输出电压范围 | 1 V 至 24 V |
    | 输出电流 | 2 A |
    | 高边/低边 MOSFET 电阻 | 75 mΩ / 50 mΩ |
    | 工作频率 | 400 kHz, 1.4 MHz, 2.1 MHz |
    | 最小开关导通时间 | 68 ns |
    | 待机电流 | 5 µA |
    | 工作电流 | 25 µA |
    | 功率管脚 | Power-good flag 和 Precision enable |

    产品特点和优势


    LMR33620-Q1 具有多项独特功能,使其在市场上具备强大的竞争力。首先,其高效的解决方案使得峰值效率达到95%,并且能够在轻载情况下自动降低频率以提高效率。其次,内置补偿网络和热关断保护等功能使得应用更为简单可靠。集成的功耗管理和精确使能功能也增加了其灵活性。

    应用案例和使用建议


    该器件适用于多种汽车应用场合,例如信息娱乐系统、远程信息处理单元和仪表盘等。对于设计者而言,在实际应用中需要注意散热管理以确保最佳性能。通过使用适当的电感值和正确的 PCB 布局,可以进一步优化其性能。

    兼容性和支持


    LMR33620-Q1 提供了一系列的支持资源,包括WEBENCH® Power Designer设计工具,有助于创建定制化的设计。此外,德州仪器提供详尽的技术文档和技术支持,以确保用户能够顺利使用和调试该器件。

    常见问题与解决方案


    - 问题:开机后电源指示灯未亮。
    - 解决方法:检查电路连接,确认EN引脚已正确设置。

    - 问题:输出电压不稳定。
    - 解决方法:检查反馈回路和外部元件选择,确保元件符合规格。

    总结和推荐


    综上所述,LMR33620-Q1 是一款集高效、灵活性和可靠性于一体的汽车应用专用同步降压转换器。其广泛的输入电压范围和出色的性能指标使其非常适合于复杂且多变的应用场景。基于其卓越的性能和便捷的使用体验,强烈推荐给需要此类器件的设计工程师。

LMR33620AQRNXTQ1参数

参数
最大输出电压 24V
最小输入电压 3.8V
同步整流器 Yes
输出类型 Adjustable
最大输入电压 36V
最小输出电压 1V
输出数量 1
拓扑 Buck
开关频率 400KHz
功能 Step-Down

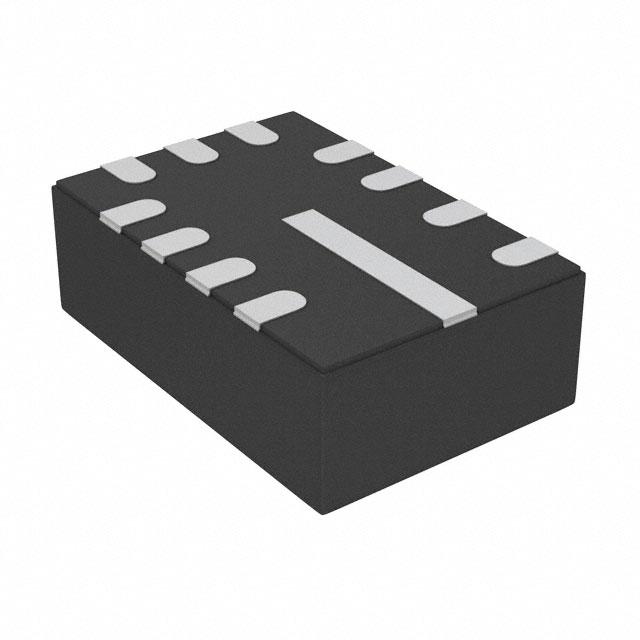

通用封装 VQFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR33620AQRNXTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR33620AQRNXTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR33620AQRNXTQ1 LMR33620AQRNXTQ1数据手册

LMR33620AQRNXTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
