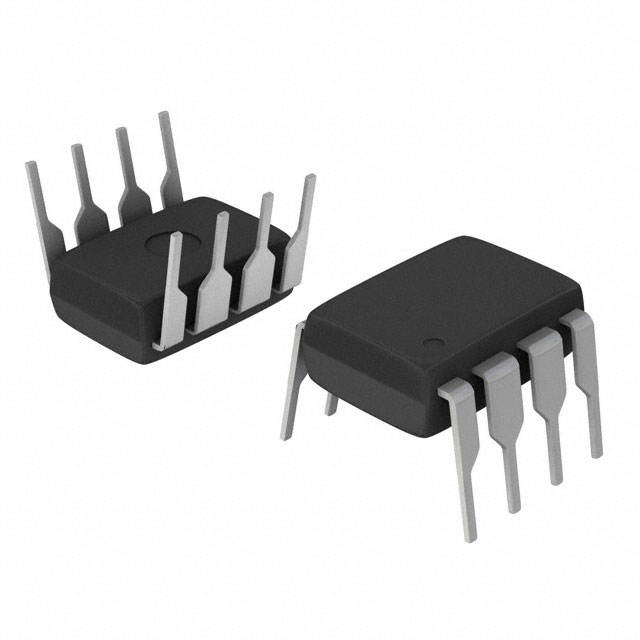

UC3842AN

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 电流模式PWM控制器, 8引脚, PDIP封装, 通孔安装, 最高500 kHz
供应商型号: UC3842AN
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UC3842AN

UC3842AN概述


    产品简介


    UC1842A, UC1843A, UC1844A, UC1845A, UC2842A, UC2843A, UC2844A, UC2845A, UC3842A, UC3843A, UC3844A, UC3845A 是由 Texas Instruments 提供的一系列高性能开关电源控制集成电路。这些芯片主要用于开关电源(SMPS)的初级控制,具有高效率、高可靠性等特点。它们广泛应用于通信设备、工业控制、家用电器以及新能源等领域。

    技术参数


    | 参数名称 | 技术规格 |

    | 工作电压范围 | 10V 至 30V |
    | 输出电流能力 | 最大输出电流可达 200mA |
    | 开关频率 | 100kHz 至 300kHz |
    | 启动阈值电压 | 16V |
    | 停机阈值电压 | 8V |
    | 温度范围 | -40°C 至 +125°C |
    | 封装形式 | DIP-8、SOIC-8 |

    产品特点和优势


    1. 高效率:通过优化的电路设计,能够在各种负载条件下保持高效的能量转换。
    2. 高可靠性:采用先进的半导体制造工艺,确保长期稳定运行。
    3. 易于集成:提供多种封装选项,方便用户根据具体需求选择合适的型号。
    4. 多功能性:支持多种保护机制,如过流保护、短路保护等,提升系统的安全性。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于交换机、路由器等设备的电源管理。
    - 工业控制:适用于电机驱动、传感器接口等场景。
    - 家用电器:如冰箱、空调等家电设备的电源模块。
    使用建议:
    - 在设计时需注意散热问题,特别是在高功率应用中。
    - 配合外部元件(如电感、电容)进行优化,以达到最佳性能。
    - 定期检查系统状态,及时发现并处理潜在故障。

    兼容性和支持


    这些芯片与大多数主流电子元件和设备高度兼容,可以轻松替换旧款型号。TI 提供全面的技术支持和服务,包括详细的参考设计文档和技术咨询,帮助客户快速部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片过热 | 检查散热措施是否到位,必要时增加散热片。 |
    | 输出电压不稳定 | 调整反馈网络参数,确保闭环稳定。 |
    | 输入电压超出范围 | 使用稳压器调节输入电压至规定范围内。 |

    总结和推荐


    综上所述,UC1842A, UC1843A, UC1844A, UC1845A, UC2842A, UC2843A, UC2844A, UC2845A, UC3842A, UC3843A, UC3844A, UC3845A 系列芯片凭借其卓越的技术性能和广泛的适用性,在现代电子系统中占据重要地位。对于需要高效能、高可靠性的电源管理系统来说,这些芯片是理想的选择。因此,强烈推荐使用这些产品。如果您有任何疑问或需要进一步的信息,请联系 Texas Instruments 的技术支持团队获取帮助。

UC3842AN参数

参数
拓扑 Boost,Buck,Flyback,Forward
输出数量 1
最小输出电压 4.9V
同步整流器 No
功能 Step-Down,Step-Up,Step-Up/Step-Down
输出类型 Transistor Driver
最大输入电压 6.3V
最大输出电压 5V
最小输入电压 -0.3V
开关频率 Up~500KHz
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
