TPS54060DGQ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出 500mA, 最大输入60 V, 可调输出
供应商型号: TPS54060DGQ
供应商: 国内现货
标准整包数: 1000

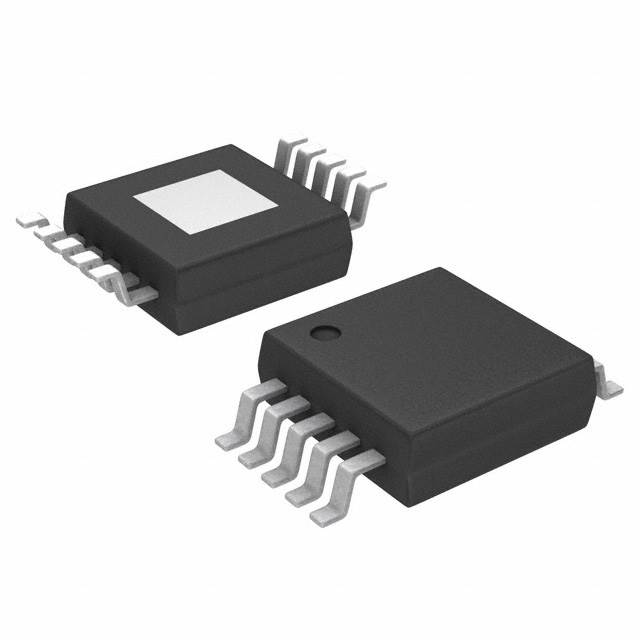

TEXAS INSTRUMENTS DC-DC稳压器 TPS54060DGQ

TPS54060DGQ概述


    产品简介


    TPS54060是一款由德州仪器(Texas Instruments)生产的60V、0.5A降压直流-直流转换器,具有集成的高侧MOSFET。此款转换器集成了先进的Eco-Mode™节能技术,能够在轻负载条件下保持高效率,从而大幅减少待机功耗。此外,该器件具备1.3μA的超低关断电流,有助于延长电池供电设备的续航时间。

    技术参数


    - 输入电压范围:3.5V至60V
    - 输出电压范围:0.8V至57V
    - 输出电流:最高0.5A
    - 开关频率:100kHz至2.5MHz
    - 热关断:182°C
    - 内部参考电压:0.8V
    - 高侧MOSFET电阻:200mΩ(VIN=12V时)
    - 效率:高达90%
    - 封装:10针HVSSOP PowerPAD封装和10针3mm×3mm VSON封装

    产品特点和优势


    1. 集成高侧MOSFET:简化了外部电路设计,减少了元件数量。
    2. 高效节能:采用Eco-Mode™技术,在轻负载条件下仍能保持高效率。
    3. 超低关断电流:仅为1.3μA,延长电池供电设备的续航能力。
    4. 宽输入电压范围:支持3.5V至60V的输入电压,适用于多种应用场景。
    5. 灵活的配置选项:可调的启动时间和跟踪/排序功能使得设计更加灵活。

    应用案例和使用建议


    TPS54060广泛应用于工业和商业的低功率系统,例如12V、24V和48V系统。在GPS导航、视频播放等车载后装市场配件中也有广泛应用。在实际应用中,应注意选择合适的电感值以匹配所需的输出电流和工作频率,确保系统的稳定性和效率。建议根据具体应用需求调整SS/TR引脚上的外接电容值,以便精确控制输出电压的上升时间。

    兼容性和支持


    TPS54060与多种电子元器件和设备具有良好的兼容性,特别是在电源管理和调节方面。德州仪器提供了丰富的技术支持,包括WEBENCH™和SwitcherPro™软件工具,方便用户进行设计和调试。此外,该公司还提供详尽的文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:在某些情况下,输出电压不稳定。
    - 解决方法:检查并确认电感值与输出电流和工作频率的匹配度,适当调整补偿网络中的组件。
    2. 问题:器件无法正常启动。
    - 解决方法:检查输入电压是否处于规定的范围内,并确认BOOT引脚上的旁路电容器容量是否足够。
    3. 问题:过热保护启动。
    - 解决方法:确保良好的散热条件,必要时可使用散热片或其他冷却措施。

    总结和推荐


    TPS54060是一款高性能、高效率的直流-直流转换器,特别适合于需要长续航时间的应用场合。其宽泛的工作电压范围和卓越的热管理能力使其成为许多应用的理想选择。德州仪器提供的全面支持和工具也大大简化了开发过程。综上所述,强烈推荐使用TPS54060作为各种电源管理应用中的关键部件。

TPS54060DGQ参数

参数
拓扑 Buck,Split Rail
开关频率 100KHz~2.5MHz
输出数量 1
最大输出电压 58V
同步整流器 No
功能 Step-Down
最小输出电压 800mV
最大输入电压 60V
输出类型 Adjustable
最小输入电压 3.5V
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 HVSSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TPS54060DGQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS54060DGQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS54060DGQ TPS54060DGQ数据手册

TPS54060DGQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.4904
2000+ ¥ 14.122
3000+ ¥ 13.7536
库存: 23000
起订量: 1000 增量: 80
交货地:
最小起订量为:1000
合计: ¥ 14490.4
