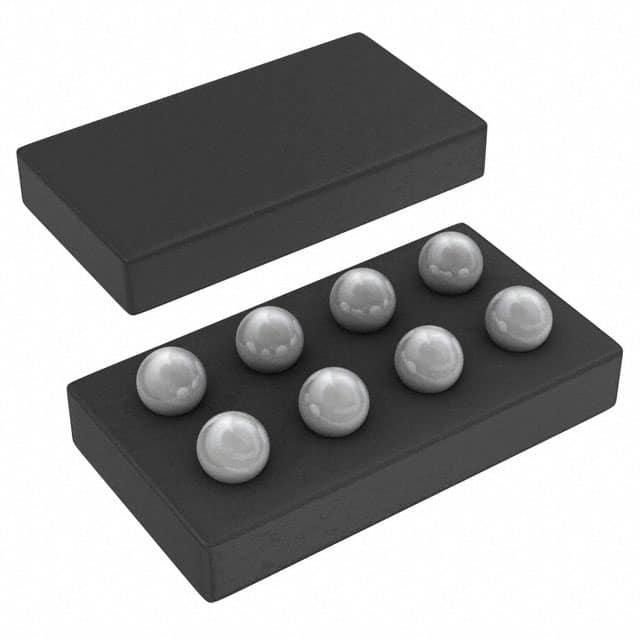

TPS62304YZDT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 3MHz Fixed 1 1.2V 1.2V 6V 2.7V DSBGA-8 贴片安装,黏合安装 2.3mm*1.3mm*650μm
供应商型号: 25E-TPS62304YZDT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS62304YZDT

TPS62304YZDT概述


    产品简介


    TPS62300, TPS62301, TPS62302, TPS62303, TPS62304, TPS62305, TPS62311, TPS62313, TPS62315, TPS62320, TPS62321 是德州仪器(Texas Instruments)生产的高频率同步降压直流-直流转换器。这些设备主要用于电池供电的便携式应用,例如手机、智能手机、个人数字助理(PDA)、笔记本电脑等。它们特别适用于低功耗应用,并支持高达500毫安的负载电流,能够与微型低成本电感器和电容器配合使用,以提供紧凑高效的解决方案。

    技术参数


    - 输入电压范围: 2.7V 至 6V
    - 输出电压范围: 固定版本:0.6V 至 5.4V;可调版本:可配置至所需电压
    - 最大输出电流: 500mA
    - 固定工作频率: 3MHz
    - 效率: 高达93%
    - 启动时间: 250μs
    - 最低导通时间: 35ns
    - 待机电流: 低至0.1μA(关机模式)
    - 工作温度范围: -40°C 至 85°C
    - 封装选项: QFN-10 (3 x 3mm) 和 CSP-8

    产品特点和优势


    1. 高效率: 在3MHz工作频率下可达到93%的效率。
    2. 紧凑型设计: 支持仅1mm的组件剖面高度。
    3. 优良的负载和线性瞬态响应: 具备卓越的负载和线路调节能力,确保稳定的输出电压。
    4. 低功耗: 待机电流低至0.1μA,在轻载时采用节能模式保持高效率。
    5. 广泛的适用性: 支持单节锂离子电池或3节镍氢/镍镉电池供电,适应多种电源条件。
    6. 高集成度: 内置功率开关、保护电路,显著减少了外部组件数量。

    应用案例和使用建议


    应用场景:
    - 手机和智能手机: 作为内置电源管理模块的一部分,确保稳定可靠的电源供应。
    - 个人数字助理(PDA): 确保低功耗的同时保持高性能。
    - 蓝牙模块: 为无线通信设备提供可靠、稳定的电源。
    - 数码相机: 用于内部子系统供电,如传感器、处理芯片等。
    使用建议:
    - 为确保最佳性能,应在输入端加入适当的输入电容以滤除高频噪声。
    - 输出电容的选择对于减小纹波电压非常重要,建议选用高ESR值的陶瓷电容。
    - 在需要极低输出电压的应用中,可以通过调整反馈网络来实现更精细的电压控制。

    兼容性和支持


    这些设备具有广泛的兼容性,可以轻松集成到现有的电路设计中。制造商提供了详尽的技术文档和支持资源,包括用户指南、设计参考手册和应用程序笔记,帮助工程师进行快速有效的开发和调试。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否符合要求,确保输入电容已正确连接。

    2. 问题: 效率低于预期。
    - 解决方案: 检查输出电容是否匹配规格,考虑更换更高容量的电容。
    3. 问题: 设备在负载变化时表现不稳定。
    - 解决方案: 调整反馈网络,增加输出电容或选择低ESR的电容,提高稳定性。

    总结和推荐


    TPS62300系列器件在电池供电的便携式设备中表现出色,具备高效率、高集成度和优异的性能指标,非常适合低功耗应用。其丰富的功能和广泛的适用性使其在市场上具有很高的竞争力。对于寻求高效、可靠电源管理解决方案的工程师来说,这款产品是一个值得推荐的选择。

TPS62304YZDT参数

参数
同步整流器 Yes
输出数量 1
功能 Step-Down
开关频率 3MHz
输出类型 Fixed
最大输入电压 6V
最大输出电压 1.2V
拓扑 Buck
最小输出电压 1.2V
最小输入电压 2.7V
长*宽*高 2.3mm*1.3mm*650μm
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
