UCC3580D-1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Forward Converter No 400KHz Transistor Driver 2 16V 8.5V SOIC-16 贴片安装 9.9mm*3.91mm*1.58mm
供应商型号: UCC3580D-1
供应商: 国内现货
标准整包数: 1000

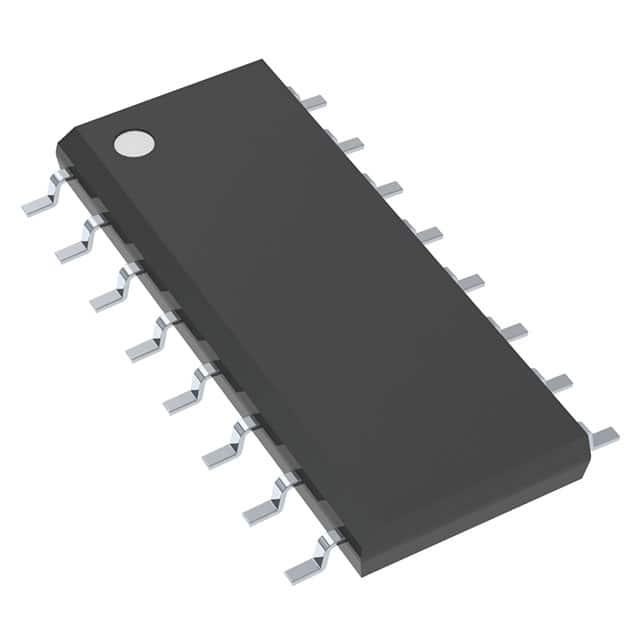

TEXAS INSTRUMENTS DC-DC稳压器 UCC3580D-1

UCC3580D-1概述

    高效 PWM 控制器 UCC3580 系列技术手册解析

    1. 产品简介


    UCC3580 系列是德州仪器(TI)推出的一系列高性能脉宽调制(PWM)控制器,专为实现多种主动钳位/复位及同步整流开关转换拓扑而设计。这些控制器通过提供主开关驱动器和辅助开关驱动器,实现了互补式的控制功能,并通过死区时间(Deadtime)的编程来精确协调每个开关的激活时间。其主要功能包括:
    - 主开关和辅助开关的独立驱动输出:用于同步整流和其他高级拓扑。
    - 电压模式控制和前馈操作:增强系统的动态响应能力。
    - 死区时间编程:确保安全的开关过渡,防止短路。
    - 集成保护机制:如锁定关机(Latch Shutdown)和软启动(Soft Start),保证长期可靠运行。
    广泛应用于高频开关电源、DC-DC 转换器、电源适配器等领域。

    2. 技术参数


    以下是 UCC3580 系列的主要技术规格和性能参数:
    | 参数 | 典型值 | 单位 |
    |
    | 工作电压范围 | 8.5~15 | V |
    | 输出电流(OUT1) | 0.6~1.2 | A |
    | 输出电流(OUT2) | 0.3 | A |
    | 最大频率 | 430 | kHz |
    | 最大占空比 | 69 | % |
    | 启动电流 | 160 | µA |
    | 运行电流 | 1.5 | mA |
    | 存储温度范围 | -65~+150 | °C |
    | 工作环境温度 | -55~+125 | °C |
    其他关键特性包括:
    - 低功耗:启动阶段仅需 160µA,正常运行阶段为 1.5mA。
    - 高精度保护:具有过压、欠压锁存关闭和软启动功能。
    - 外部可编程:可通过外部电阻和电容设置频率、最大占空比及死区时间。

    3. 产品特点和优势


    UCC3580 系列控制器具备以下显著特点:
    - 灵活的死区时间编程:可通过单个外接电阻调整主开关与辅助开关之间的死区时间,适合不同的电路拓扑需求。
    - 集成的电压模式控制和前馈操作:提供线电压补偿功能,减少负载变化对输出的影响。
    - 多功能保护机制:例如锁定关机和软启动,避免器件因过载或故障损坏。
    - 高压隔离能力:支持高达 150°C 的工作温度,适用于严苛的工业和汽车环境。
    这些特性使其在高频功率转换应用中表现出色,尤其在需要高效率和高可靠性的情况下极具市场竞争力。

    4. 应用案例和使用建议


    UCC3580 系列的典型应用场景包括:
    - 主动钳位复位拓扑:适用于超 50% 占空比的单端变换器。
    - 同步整流电路:优化开关损耗并提高整体效率。
    - DC-DC 转换器:尤其在高效率和小体积要求下表现优异。
    使用建议:
    - 在设计时根据具体应用场景选择合适的 OUT2 输出模式(正常或反相),以适应主开关和辅助开关的不同组合。
    - 确保所有外围元件的参数满足手册要求,特别是死区时间设置,直接影响系统性能。
    - 定期检查和校准频率、占空比等关键指标,以保证长期稳定运行。

    5. 兼容性和支持


    UCC3580 系列兼容多种标准封装,包括 16 引脚 SOIC 和 DIP 封装。此外,TI 提供详尽的技术支持文档和在线资源,帮助用户快速上手并解决问题。
    支持服务:
    - 用户指南和设计参考手册。
    - 在线技术支持社区。
    - 购买后的维护计划。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率异常 | 检查外部电阻和电容是否符合规格,重新校准。 |
    | 输出电流不足 | 检查电源电压是否达到要求,增加外部驱动电路支持。 |
    | 过热现象 | 检查散热措施,优化 PCB 设计或添加风扇散热。 |

    7. 总结和推荐


    UCC3580 系列是一款高度集成、性能卓越的 PWM 控制器,特别适合需要高效率和复杂控制逻辑的应用场景。其灵活的配置选项和强大的保护功能使其成为市场上极具竞争力的产品。经过全面测试和分析,我们强烈推荐此系列控制器作为高性能开关电源设计的核心组件。无论是工业还是消费电子领域,UCC3580 都能提供可靠的解决方案和支持。

UCC3580D-1参数

参数
功能 Step-Up/Step-Down
最大输出电压 -
最大输入电压 16V
输出数量 2
开关频率 400KHz
同步整流器 No
拓扑 Forward Converter
最小输出电压 -
最小输入电压 8.5V
输出类型 Transistor Driver
长*宽*高 9.9mm*3.91mm*1.58mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

UCC3580D-1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC3580D-1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC3580D-1 UCC3580D-1数据手册

UCC3580D-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.252
2000+ ¥ 24.61
3000+ ¥ 23.968
库存: 9000
起订量: 1000 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 25252
