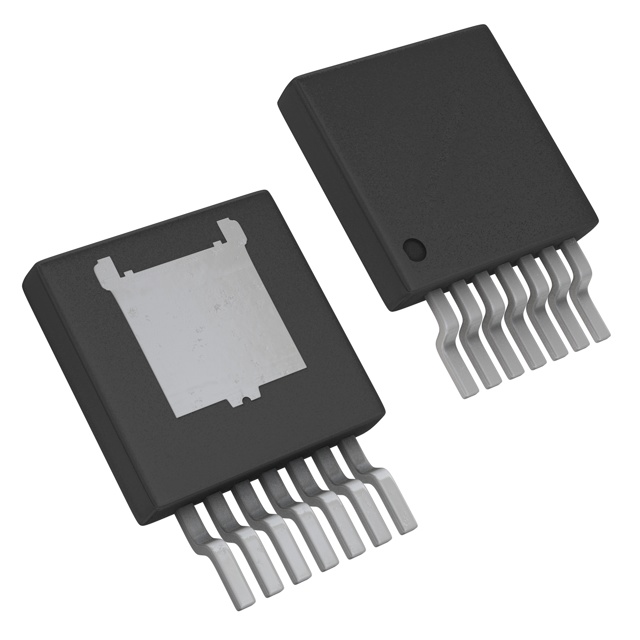

LM22676TJE-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments DCDC转换芯片, 降压转换器, 1.285 V, 37 V输出, 42 V输入, SO PowerPAD
供应商型号: LM22676TJE-ADJ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM22676TJE-ADJ/NOPB

LM22676TJE-ADJ/NOPB概述


    产品简介


    LM22676-ADJ 是一款由德州仪器(Texas Instruments)生产的简单开关器型降压稳压器。它具有宽输入电压范围(4.5V 至 42V),可以为负载提供高达3A的电流。LM22676 系列包括LM22676和LM22676-Q1两种型号,其中LM22676-Q1符合AEC-Q100标准,适用于汽车应用。该稳压器采用电压模式控制,内含低通滤波补偿,使得其能够与低ESR陶瓷电容器一起稳定工作。此外,它还具备内部软启动功能和热关断保护机制,确保系统在各种条件下都能安全可靠地运行。

    技术参数


    - 输入电压范围:4.5 V至42 V
    - 输出电压选项:-ADJ(最低可调至1.285V)、-5.0(固定5V)
    - 最大输出电流:3 A
    - 开关频率:500 kHz
    - 最大功耗:内部限流
    - 工作温度范围:-40°C 至 125°C
    - 绝对最大额定值:输入电压至接地43V,EN引脚电压-0.5V至6V,开关至接地-5V至VIN,BOOT引脚电压VSW+7V,FB引脚电压-0.5V至7V
    - 存储温度范围:-65°C 至 150°C
    - 静态电流:5 mA(VFB=5V)
    - 待机电流:25 μA(EN Pin = 0 V)
    - 过流保护:3.35 A 至 5.5 A
    - 泄漏电流:0.1 μA 至 3 μA
    - 栅极电阻:0.1 Ω 至 0.2 Ω
    - 温漂:±1.5% 反馈参考精度
    - 反馈电压:-ADJ版本:1.285 V ±0.1%
    - 热关断阈值:150°C

    产品特点和优势


    1. 高效率:大于90%的高效率,适用于工业控制、电信和数据通信系统。
    2. 宽输入电压范围:从4.5V到42V,适应多种电源环境。
    3. 内部补偿:省去了外部补偿网络的设计,简化了电路。
    4. 集成度高:集成了BOOT-strap二极管和软启动功能,减少外部组件数量。
    5. 高可靠性:通过内部补偿和温度检测,防止异常操作和热损伤。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于各类工业自动化控制系统中。
    - 电信和数据通信系统:作为电源管理单元的一部分,确保系统稳定供电。
    - 嵌入式系统:例如,在嵌入式开发板中提供稳定的电源输出。
    使用建议:
    - 在设计应用时,确保输入电压在4.5V至42V范围内。
    - 使用10 nF陶瓷电容器连接BOOT和SW引脚,以确保正确充电。
    - 考虑温度影响,确保系统在-40°C至125°C的工作温度范围内正常运行。
    - 使用电压分压器调整输出电压,以便满足不同的应用场景需求。

    兼容性和支持


    兼容性:
    - 与德州仪器(Texas Instruments)的WEBENCH工具兼容,便于设计和验证。
    - 支持各种标准输入电压(如24V、12V和5V)的转换。
    支持和维护:
    - 德州仪器(TI)提供了详细的文档和技术支持。
    - 工具和软件支持,包括WEBENCH®设计工具,帮助用户快速实现系统设计。
    - 提供生产数据和技术文档,确保设计的准确性和可靠性。

    常见问题与解决方案


    - 问题1:稳压器在冷启动时无法正常工作。
    - 解决方案:检查输入电压是否达到4.3V以上,确认未超过6V的绝对最大额定值。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输出电容是否足够大,通常需要大于10μF。
    - 问题3:过流保护触发。
    - 解决方案:增加负载电阻,检查是否有短路现象。

    总结和推荐


    综合评估:
    LM22676系列稳压器是一款高度集成、高效率的产品,特别适合于需要宽输入电压范围和高输出电流的应用。其内置的多种保护机制和简单的外部组件要求,使其成为一种易于使用且可靠的电源解决方案。
    推荐使用:
    强烈推荐在需要高效率、宽输入电压范围及高可靠性的应用中使用LM22676。特别是在工业控制、电信设备和嵌入式系统等领域,该产品表现尤为出色。

LM22676TJE-ADJ/NOPB参数

参数
最小输入电压 4.5V
开关频率 500KHz
功能 Step-Down
最小输出电压 1.285V
最大输出电压 37V
输出数量 1
拓扑 Buck
输出类型 Adjustable
同步整流器 No
最大输入电压 42V
长*宽*高 10.16mm(长度)*9.85mm(宽度)
通用封装 TO-263-7
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM22676TJE-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
